Description

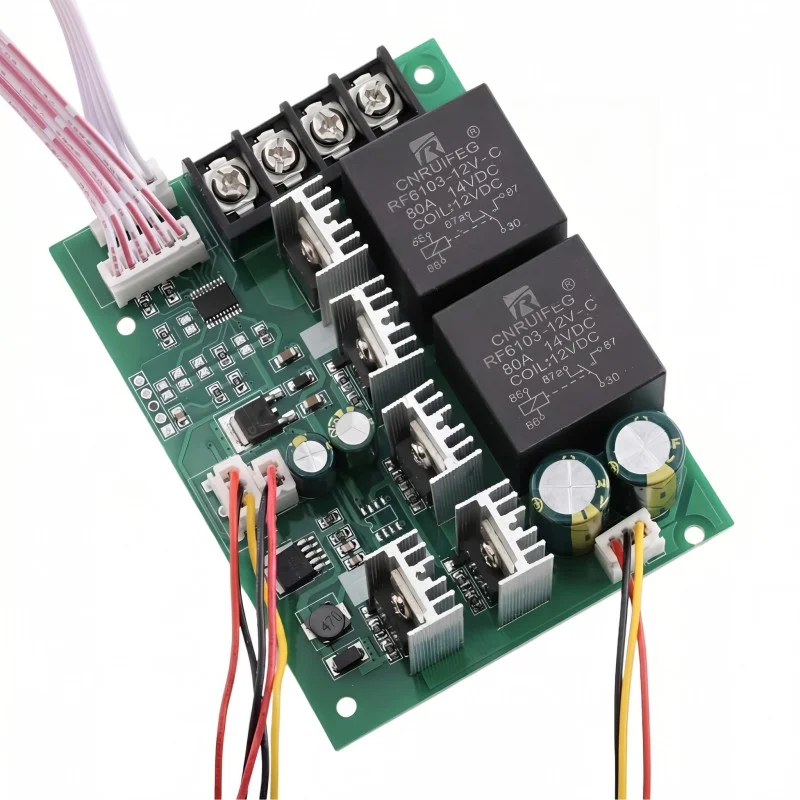

PWM regulator je dizajniran za regulaciju brzine istosmjernog motora u rasponu napajanja od 9 do 60 V. Modul koristi kontinuiranu regulaciju u rasponu od 0 do 100% i opremljen je digitalnim zaslonom za prikaz postavljene razine regulacije. Sklop uključuje potenciometar s upravljačkim gumbom i zasebnom preklopnom sklopkom. Dizajn s energetskim elementima na ploči i vijčanim priključcima prikladan je za ugradnju u opremu i tehničke primjene s istosmjernim motorima.
Tehničke specifikacije
Vrsta proizvoda: PWM regulator brzine DC motora
Dizajnirano za: DC motor
Radni napon: 9-60V
Raspon regulacije brzine: 0-100%
Maksimalna struja: 60 A
Nazivna struja: 35 A pri 12 V
Izlaz: linearan pod opterećenjem
Zaslon: digitalni, troznamenkasti
Priključak: vijčani terminalni blok za motor i napajanje
Oznaka terminala: 2x motor, negativni pol napajanja, pozitivni pol napajanja
Veličina ploče: 100 × 76 mm
Razmak montažnih rupa u smjeru dulje stranice: 90 mm
Razmak montažnih rupa u smjeru kraće stranice: 65 mm
Veličina zaslona: 23 × 14 mm
Promjer osovine potenciometra: 6,8 mm
Oznaka modela na podnožju: Regulator brzine 40A
Funkcije i značajke
Elektronička PWM regulacija brzine istosmjernog motora
Digitalni prikaz zadane vrijednosti regulacije
Upravljanje putem vanjskog potenciometra s gumbom
Odvojeni prekidač u kabelskoj verziji
Ploča opremljena energetskim komponentama s hladnjacima
Vijčane stezaljke za fiksni priključak napajanja i motora
Proizvod zahtijeva priključeno opterećenje, ne smije se testirati bez opterećenja.
Idealno za
Regulacija brzine istosmjernih motora u radionicama i hobijima
Ugradnja u uređaje s istosmjernim pogonom
Upravljanje motorom u tehničkim projektima gdje je potrebno ručno podešavanje snage
Sadržaj paketa
PWM upravljački modul na tiskanoj ploči
Potenciometar s priključnom žicom
Kontrolni gumb
Digitalni zaslon s priključnim kabelom
Prekidač s žicom
Zašto odabrati ovaj proizvod?
Omogućuje upravljanje istosmjernim motorom u širokom rasponu radnog napona
Digitalni zaslon pojednostavljuje ponovljeno podešavanje razine kontrole
Priključci terminala i odvojene kontrole olakšavaju integraciju u ploču ili ormar
Dizajn je namijenjen izravno za napajanje i upravljanje istosmjernim motorom
Upute za instalaciju i uporabu
Spojite motor na dva označena terminala za motor, a napajanje na negativni i pozitivni terminal.
Pazite na ispravan polaritet napajanja.
Regulator koristite samo s priključenim opterećenjem.
Prilikom ugradnje osigurajte dovoljnu ventilaciju i mehaničko pričvršćivanje modula.
Za veća strujna opterećenja koristite odgovarajuće žice i čvrsto zategnute terminale.
Sigurnosna obavijest
Nepravilno ožičenje može oštetiti regulator, motor ili napajanje.
Tijekom rada postoji rizik od zagrijavanja energetskih komponenti i priključaka.
Kratki spoj na izlazu ili napojnim terminalima može dovesti do oštećenja uređaja i žica.
Instalacija i spajanje moraju se izvršiti s isključenim napajanjem.
Proizvod nije namijenjen za izravno spajanje na izmjeničnu električnu mrežu.
Prilikom ugradnje u uređaj, potrebno je osigurati zaštitu od dodirivanja dijelova pod naponom i od mehaničkih oštećenja.
