Description
Regulatorul PWM este conceput pentru controlul vitezei unui motor de curent continuu în intervalul de alimentare de la 9 la 60 V. Modulul utilizează o reglare continuă în intervalul de la 0 la 100% și este echipat cu un afișaj digital pentru afișarea nivelului de reglare setat. Ansamblul include un potențiometru cu buton de control și un comutator basculant separat. Designul cu elemente de putere pe placă și borne cu șurub este potrivit pentru instalarea în echipamente și aplicații tehnice cu motoare de curent continuu.
Specificații tehnice
Tip produs: Regulator de viteză pentru motor DC PWM
Proiectat pentru: Motor de curent continuu
Tensiune de funcționare: 9-60V
Interval de control al vitezei: 0-100%
Curent maxim: 60 A
Curent nominal: 35 A la 12 V
Ieșire: liniară sub sarcină
Afișaj: digital, cu trei cifre
Conexiune: bloc terminal cu șurub pentru motor și alimentare
Marcare borne: 2x motor, pol negativ de alimentare, pol pozitiv de alimentare
Dimensiunea plăcii: 100 × 76 mm
Distanța dintre găurile de montare în direcția laturii mai lungi: 90 mm
Distanța dintre găurile de montare în direcția laturii mai scurte: 65 mm
Dimensiunea afișajului: 23 × 14 mm
Diametrul axului potențiometrului: 6,8 mm
Denumirea modelului pe bază: Regulator de viteză 40A
Funcții și caracteristici
Controlul electronic al vitezei PWM al unui motor de curent continuu
Afișaj digital al valorii de referință a reglării
Control prin potențiometru extern cu buton
Comutator separat în versiunea cu cablu
Placă echipată cu componente de putere cu radiatoare
Borne cu șurub pentru conexiune fixă a sursei de alimentare și a motorului
Produsul necesită o sarcină conectată, nu trebuie testat fără sarcină.
Ideal pentru
Controlul vitezei motoarelor de curent continuu în aplicații de atelier și hobby
Instalare în dispozitive cu acționare în curent continuu
Controlul motorului în proiecte tehnice unde este necesară reglarea manuală a puterii
Conținutul pachetului

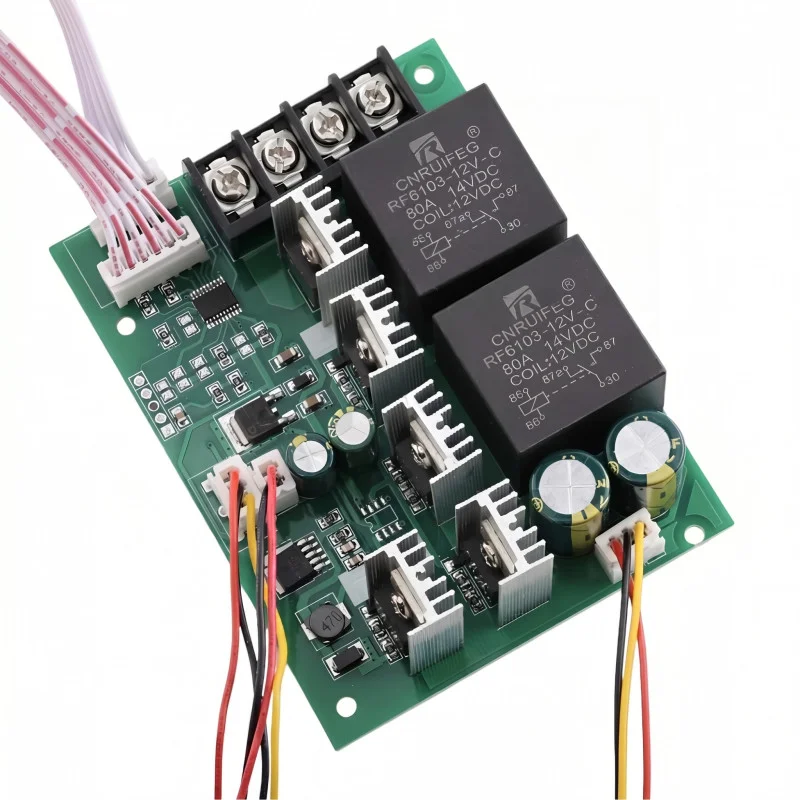

Modul de control PWM pe o placă de circuit imprimat
Potențiometru cu fir de conectare
Buton de control
Afișaj digital cu cablu de conectare
Comutator basculant cu fire
De ce să alegeți acest produs?
Permite controlul motorului de curent continuu pe o gamă largă de tensiuni de funcționare
Afișajul digital simplifică reglarea repetată a nivelului de control
Conexiunile terminalelor și comenzile separate facilitează integrarea într-un panou sau dulap
Designul este destinat direct alimentării și controlului unui motor de curent continuu
Instrucțiuni de instalare și utilizare
Conectați motorul la cele două borne marcate pentru motor și sursa de alimentare la bornele negativ și pozitiv.
Respectați polaritatea corectă a sursei de alimentare.
Operați regulatorul numai cu o sarcină conectată.
La instalare, asigurați o ventilație suficientă și fixarea mecanică a modulului.
Pentru sarcini de curent mai mari, utilizați fire adecvate și borne strânse ferm.
Notificare de siguranță
Cablarea incorectă poate cauza deteriorarea controlerului, motorului sau sursei de alimentare.
În timpul funcționării, există riscul de încălzire a componentelor de alimentare și a bornelor.
Un scurtcircuit la bornele de ieșire sau de alimentare poate duce la deteriorarea dispozitivului și a firelor.
Instalarea și conectarea trebuie efectuate cu alimentarea cu energie electrică deconectată.
Produsul nu este destinat conectării directe la rețeaua de curent alternativ.
Când este integrat într-un dispozitiv, este necesar să se asigure protecția împotriva atingerii pieselor sub tensiune și împotriva deteriorării mecanice.
