Description

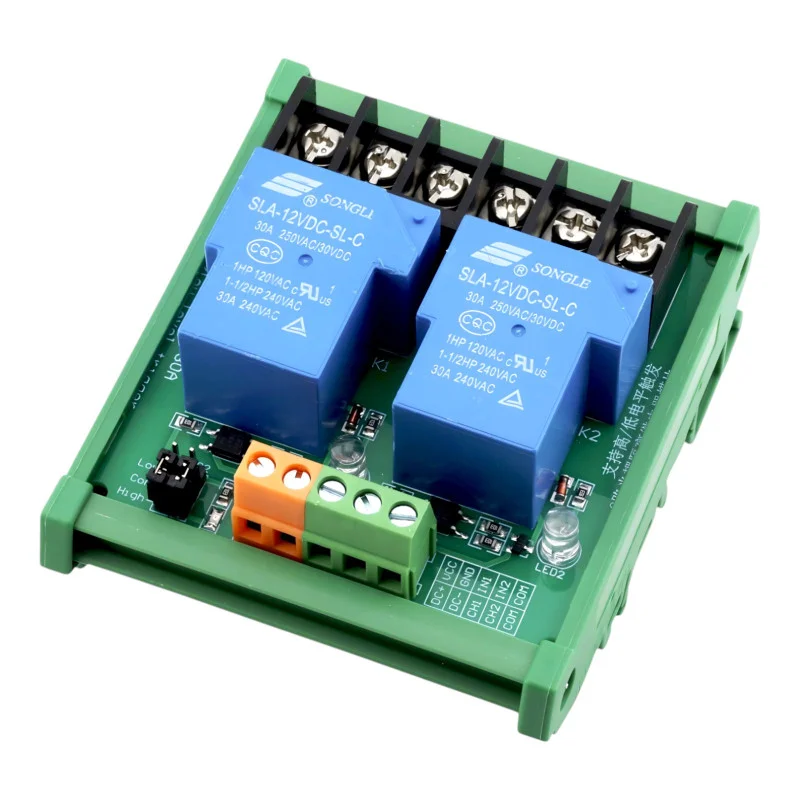

Potente modulo relè a due canali con relè SLA-12VDC-SL-C e isolamento galvanico tramite optoaccoppiatori. Il modulo consente il controllo di un massimo di due dispositivi con elevato assorbimento di corrente fino a 30 A. Adatto per automazione industriale, smart home, sistemi PLC e fai da te. Consente la selezione tra livelli di trigger alti e bassi (trigger alto/basso) e può essere facilmente montato su una guida DIN.
Specifiche tecniche
Tensione di alimentazione: 12 V CC
Tipo di relè: SLA-12VDC-SL-C
Numero di canali: 2
Corrente di commutazione massima: 30 A
Tensione di commutazione massima: 250 V CA / 30 V CC
Corrente di controllo: circa 80 mA
Modalità Trigger: livello logico basso o alto (Trigger basso/alto)
Durata del relè:>100.000 cicli di commutazione
Isolamento: optoaccoppiatori su ciascun canale per isolamento galvanico
Materiale della scheda: PCB FR-4 a doppia faccia
Dimensioni: 87 × 72 × 47 mm
Peso: 95 g
Protezione: IP20 (adatto per l’installazione in un quadro elettrico o in un ambiente asciutto)
Montaggio: guida DIN da 35 mm
Cablaggio dei relè di uscita
COM contatto comune del relè
NO (Normalmente aperto) si chiude quando il relè è attivato
NC (normalmente chiuso) si apre quando il relè è attivato
Esempio di collegamento: collegare il filo di fase al contatto COM e il dispositivo di uscita a NO per la commutazione classica quando il relè è attivato.
Funzioni e caratteristiche
Possibilità di selezionare il livello di trigger logico (trigger BASSO o ALTO)
L’isolamento galvanico mediante optoaccoppiatori garantisce un’elevata immunità alle interferenze
Indicazione LED della potenza di ciascun canale
Elevata potenza di commutazione fino a 30 A per canale
Costruzione sicura secondo gli standard internazionali con intercapedini isolanti
Facile installazione nell’armadio elettrico grazie alla staffa DIN
Temperatura di esercizio: da -40 a +85 °C
Ideale per
PLC e sistemi di controllo industriale
Automazione dei processi in una casa intelligente
Controllo di pompe, luci, riscaldamento e motori
Progetti elettronici sperimentali e di sviluppo
Contenuto della confezione
1 modulo relè a doppio canale da 12 V con optoaccoppiatore e montaggio su guida DIN
Perché scegliere questo prodotto?
Potente relè da 30 A con isolamento galvanico per un controllo sicuro
Supporto per la modalità di trigger HIGH/LOW, compatibile con la maggior parte dei sistemi di controllo
Design robusto realizzato con scheda PCB FR-4 di alta qualità
Facile montaggio su guida DIN senza necessità di montaggio aggiuntivo
Elevata affidabilità e lunga durata del relè
