Description

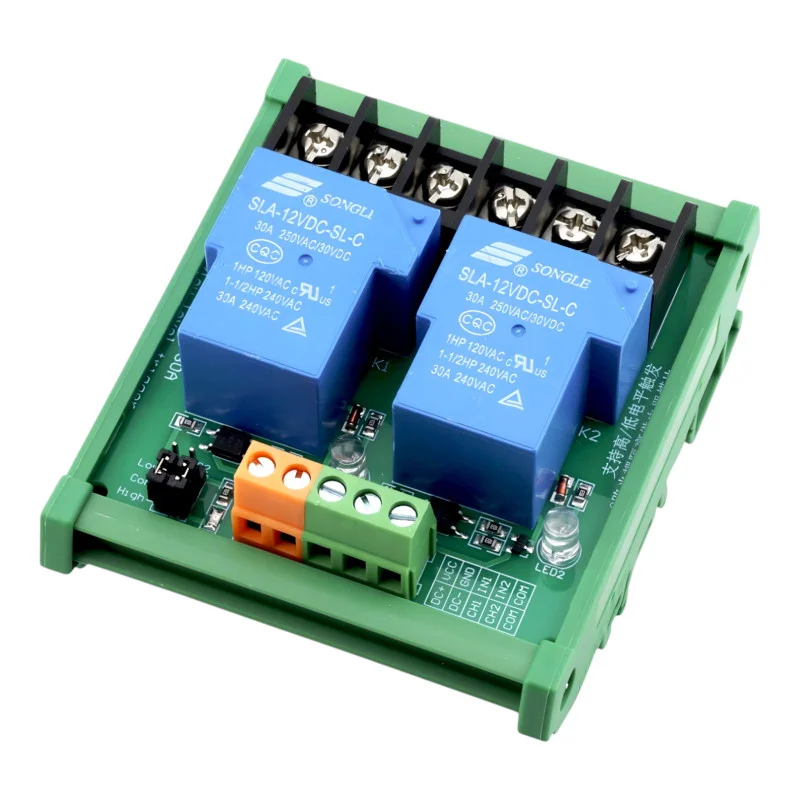

Potente módulo de relés de dos canales con relé SLA-12VDC-SL-C y aislamiento galvánico mediante optoacopladores. Permite controlar hasta dos dispositivos con un alto consumo de corriente de hasta 30 A. Ideal para automatización industrial, hogares inteligentes, sistemas PLC y proyectos de bricolaje. Permite seleccionar entre niveles de disparo alto y bajo (disparo alto/bajo) y se monta fácilmente en un riel DIN.
Especificaciones técnicas
Tensión de alimentación: 12 V CC
Tipo de relé: SLA-12VDC-SL-C
Número de canales: 2
Corriente máxima de conmutación: 30 A
Tensión máxima de conmutación: 250 V CA / 30 V CC
Corriente de control: aprox. 80 mA
Modo de disparo: nivel lógico bajo o alto (Disparo bajo/alto)
Vida útil del relé:>100.000 ciclos de conmutación
Aislamiento: optoacopladores en cada canal para aislamiento galvánico
Material de la placa: PCB FR-4 de doble cara
Dimensiones: 87 × 72 × 47 mm
Peso: 95 g
Protección: IP20 (apta para instalación en armario de control o ambiente seco)
Montaje: Carril DIN de 35 mm
Cableado de relés de salida
COM contacto común del relé
NO (Normalmente Abierto) se cierra cuando se activa el relé.
NC (Normalmente Cerrado) se abre cuando se activa el relé.
Ejemplo de conexión: Conecte el cable de fase al contacto COM y el dispositivo de salida a NO para la conmutación clásica cuando se active el relé.
Funciones y características
Posibilidad de seleccionar el nivel de activación lógica (activación BAJO o ALTO).
El aislamiento galvánico mediante optoacopladores garantiza una alta inmunidad a las interferencias.
Indicación LED de la potencia de cada canal
Alta potencia de conmutación de hasta 30 A por canal
Construcción segura según normas internacionales con cámaras de aislamiento.
Fácil instalación en el armario de control gracias al soporte DIN.
Temperatura de funcionamiento: de -40 a +85 °C
Ideal para
PLC y sistemas de control industrial
Automatización de procesos en un hogar inteligente
Control de bombas, luces, calefacción y motores
proyectos electrónicos experimentales y de desarrollo
Contenido del paquete
1 módulo de relé de doble canal de 12 V con optoacoplador y montaje en riel DIN
¿Por qué elegir este producto?
Potente relé de 30 A con aislamiento galvánico para un control seguro
Compatibilidad con el modo de disparo ALTO/BAJO: compatible con la mayoría de los sistemas de control.
Diseño robusto fabricado con placa de circuito impreso FR-4 de alta calidad.
Fácil montaje en riel DIN sin necesidad de montaje adicional.
Alta fiabilidad y larga vida útil del relé
