Description

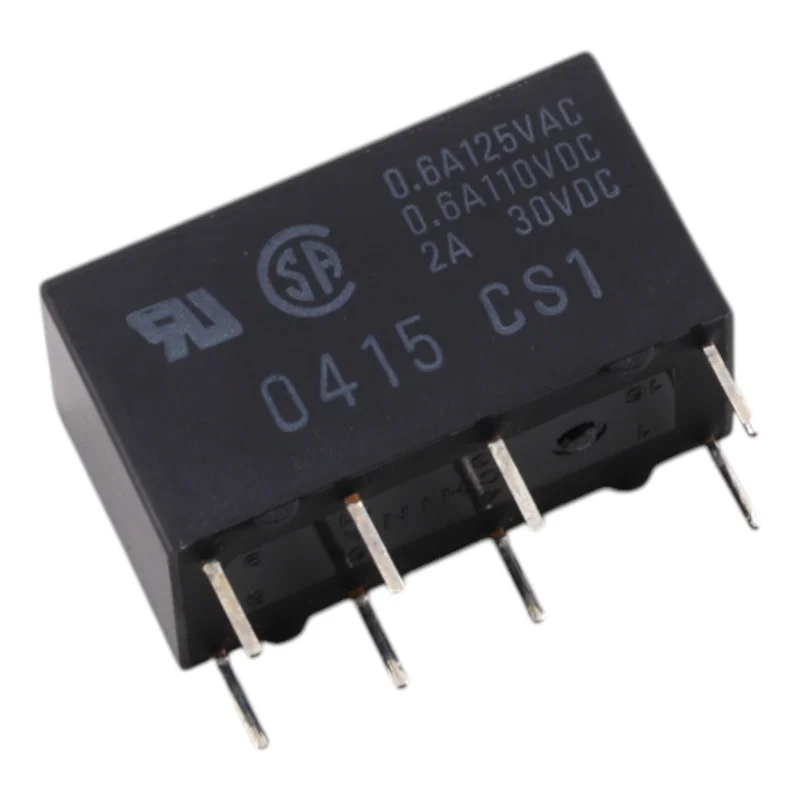

El relé de señal miniatura Omron G5V-2 de diseño estándar está diseñado para conmutar cargas bajas a medias en circuitos de control y automatización. Gracias a su configuración DPDT (2 contactos conmutados), es ideal para conmutar dos ramas de señal independientes o para el aislamiento galvánico de los componentes de control y potencia.
Especificaciones técnicas
Serie de modelos: G5V-2
Diseño: estándar
Tensión nominal de la bobina: 12 V CC
Configuración de contactos: DPDT (2c), 2× cambio
Carga nominal de contacto (carga resistiva): 0,5 A a 125 VCA; 2 A a 30 VCC
Corriente de contacto continua nominal: 2 A
Tensión máxima de conmutación: 125 V CA, 125 V CC
Corriente de conmutación máxima: 2 A
Corriente nominal de la bobina (12 V, estándar): 41,7 mA
Resistencia de la bobina (12 V, estándar): 288
Consumo de potencia de la bobina (estándar): 500 mW
Tensión de conmutación: máx. 75 % de la tensión nominal (a 23 °C)
Tensión de ruptura: mín. 5 % de la tensión nominal (a 23 °C)
Tensión máxima de la bobina: 120 % de la tensión nominal (a 23 °C)
Resistencia de contacto (valor inicial, estándar): máx. 50 m
Tiempo de conmutación: máx. 7 ms
Tiempo de apertura: máx. 3 ms
Resistencia de aislamiento: mín. 1000 M (a 500 VCC)
Rigidez dieléctrica entre bobina y contactos: 1000 VCA, 50/60 Hz durante 1 min
Rigidez dieléctrica entre contactos: 1000 VCA, 50/60 Hz durante 1 min
Tensión soportada al impulso: 1500 V (10 x 160 µs)
Vida mecánica: mín. 15.000.000 operaciones
Vida eléctrica (estándar): mín. 100.000 operaciones
Temperatura ambiente de funcionamiento (sin escarcha ni condensación, estándar): -25 °C a +65 °C
Humedad ambiente de funcionamiento: 5% a 85%
Peso: 5g
Funciones y características
Disposición de contactos DPDT para conmutar dos circuitos
Adecuado para conmutar cargas resistivas en circuitos de CA y CC dentro de los límites especificados.
Respuesta rápida para aplicaciones de control y señalización
Aislamiento galvánico entre bobina y contactos
Ideal para
Sistemas de control y automatización
Señales de conmutación y cargas más pequeñas en electrónica industrial
Interfaz entre la lógica (12 V CC) y el circuito de conmutación
Dispositivos de medición y prueba
Contenido del paquete
Relé G5V-2, 12 V CC, versión estándar
¿Por qué elegir este producto?
Parámetros de conmutación claramente definidos para cargas de CA y CC
El diseño DPDT permite un uso universal en aplicaciones de conmutación.
Parámetros de aislamiento eléctrico verificados y valores de vida útil
Instrucciones de instalación y funcionamiento
Al diseñar, tenga en cuenta el tipo de carga (resistiva/inductiva) y utilice elementos de protección adecuados (por ejemplo, elemento RC, varistor, diodo para bobinas de CC en el circuito externo).
Respete la tensión nominal de la bobina de 12 V CC y los límites de tensión máxima de la bobina.
Para un funcionamiento confiable a largo plazo, verifique las condiciones de conmutación en una aplicación real (corriente, voltaje, frecuencia de conmutación, temperatura).
Aviso de seguridad
Pueden existir voltajes peligrosos al conmutar entre 125 V CA y 125 V CC. Realice la instalación y el mantenimiento únicamente con la alimentación desconectada y de acuerdo con las normas aplicables.
Asegúrese de que haya distancias de aislamiento suficientes en la PCB y un blindaje apropiado según los requisitos de la aplicación.
