Description

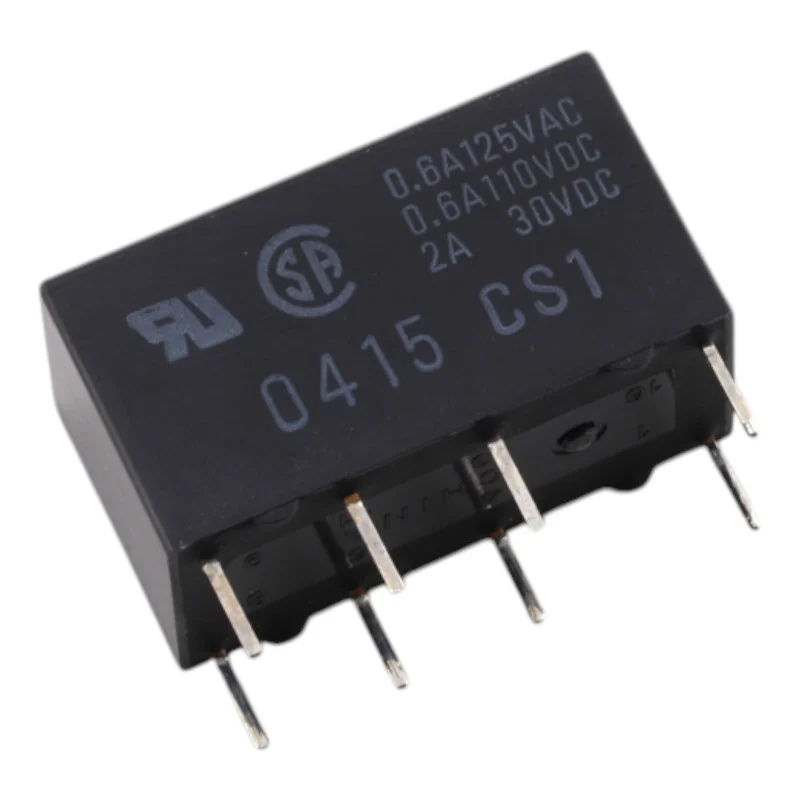

Il relè di segnale miniaturizzato Omron G5V-2 in versione standard è progettato per la commutazione di carichi medio-bassi nei circuiti di controllo e automazione. Grazie alla configurazione DPDT (2 contatti di scambio), è adatto per la commutazione di due rami di segnale indipendenti o per l’isolamento galvanico dei componenti di controllo e di potenza.
Specifiche tecniche
Serie modello: G5V-2
Progettazione: standard
Tensione nominale della bobina: 12 V CC
Configurazione dei contatti: DPDT (2c), 2× commutazione
Carico di contatto nominale (carico resistivo): 0,5 A a 125 VAC; 2 A a 30 VDC
Corrente di contatto continua nominale: 2 A
Tensione di commutazione massima: 125 VAC, 125 VDC
Corrente di commutazione massima: 2 A
Corrente nominale della bobina (12 V, standard): 41,7 mA
Resistenza della bobina (12 V, standard): 288
Consumo di potenza della bobina (standard): 500 mW
Tensione di commutazione: max. 75% della tensione nominale (a 23 °C)
Tensione di rottura: min. 5% della tensione nominale (a 23 °C)
Tensione massima della bobina: 120% della tensione nominale (a 23°C)
Resistenza di contatto (valore iniziale, standard): max. 50 m
Tempo di commutazione: max. 7 ms
Tempo di apertura: max. 3 ms
Resistenza di isolamento: min. 1000 M (a 500 VDC)
Rigidità dielettrica tra bobina e contatti: 1000 VAC, 50/60 Hz per 1 min
Rigidità dielettrica tra i contatti: 1000 V CA, 50/60 Hz per 1 min
Tensione di tenuta all’impulso: 1500 V (10 x 160 µs)
Durata meccanica: min. 15.000.000 di operazioni
Durata elettrica (standard): min. 100.000 operazioni
Temperatura ambiente di funzionamento (senza gelo e condensa, standard): da -25 °C a +65 °C
Umidità ambiente di funzionamento: dal 5% all’85%
Peso: 5 g
Funzioni e caratteristiche
Disposizione dei contatti DPDT per la commutazione di due circuiti
Adatto per la commutazione di carichi resistivi in circuiti sia CA che CC entro i limiti specificati
Risposta rapida per applicazioni di controllo e segnalazione
Isolamento galvanico tra bobina e contatti
Ideale per
Sistemi di controllo e automazione
Segnali di commutazione e carichi più piccoli nell’elettronica industriale
Interfaccia tra logica (12 V CC) e circuito di commutazione
Dispositivi di misura e prova
Contenuto della confezione
Relè G5V-2, 12 V CC, versione standard
Perché scegliere questo prodotto?
Parametri di commutazione chiaramente definiti per carichi sia CA che CC
Il design DPDT consente l’uso universale nelle applicazioni di commutazione
Parametri di isolamento elettrico verificati e valori di durata
Istruzioni per l’installazione e l’uso
Durante la progettazione, considerare il tipo di carico (resistivo/induttivo) e utilizzare elementi di protezione appropriati (ad esempio elemento RC, varistore, diodo per bobine CC nel circuito esterno).
Rispettare la tensione nominale della bobina di 12 V CC e i limiti massimi della tensione della bobina.
Per un funzionamento affidabile a lungo termine, verificare le condizioni di commutazione in un’applicazione reale (corrente, tensione, frequenza di commutazione, temperatura).
Avviso di sicurezza
Durante la commutazione da 125 V CA a 125 V CC potrebbero essere presenti tensioni pericolose. Eseguire l’installazione e la manutenzione solo con l’alimentazione scollegata e in conformità con gli standard applicabili.
Garantire distanze di isolamento sufficienti sul PCB e una schermatura adeguata in base ai requisiti dell’applicazione.
