Description

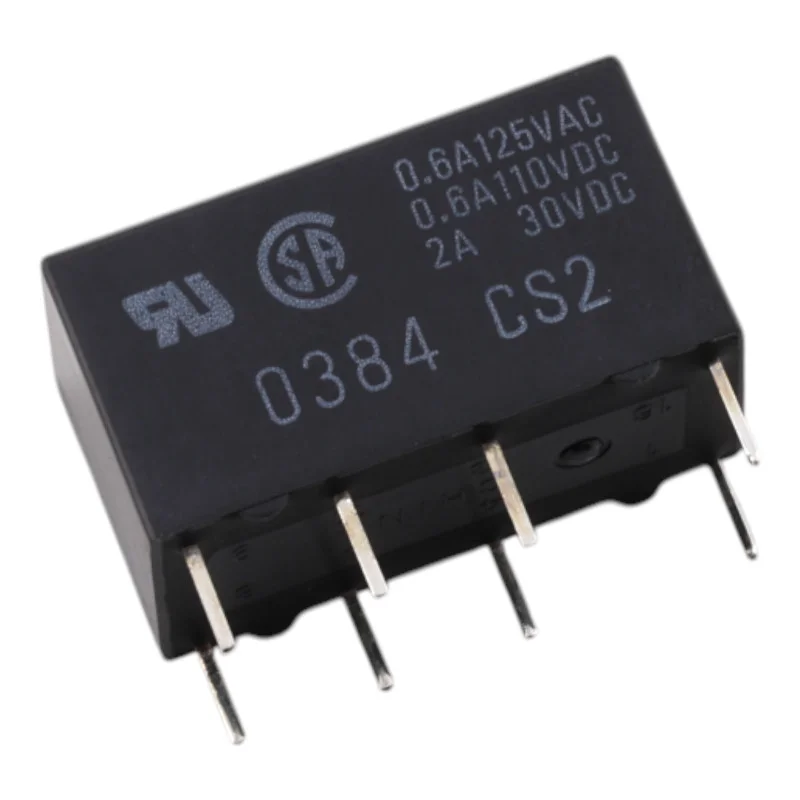

L’OMRON G5V-2 è un relè di segnale PCB miniaturizzato con bobina da 5 V CC e due contatti di scambio (DPDT, 2 Form C). È adatto per la commutazione di carichi medio-bassi in circuiti di controllo e di segnale in cui sono richiesti rigidità dielettrica definita e parametri di commutazione ripetibili.
Specifiche tecniche
Serie modello: G5V-2 (versione standard)
Tensione bobina: 5 V CC
Disposizione dei contatti: DPDT (2c, 2 Modulo C)
Tipo di contatto: contatto incrociato biforcato
Materiale di contatto: lega Ag + Au
Carico nominale (resistivo): 0,5 A a 125 VAC; 2 A a 30 VDC
Corrente di contatto continua nominale: 2 A
Tensione di commutazione massima: 125 VAC, 125 VDC
Corrente di commutazione massima: 2 A
Resistenza di contatto: max. 50 m
Tempo di commutazione: max. 7 ms
Tempo di apertura: max. 3 ms
Resistenza di isolamento: min. 1000 M (a 500 VDC)
Rigidità dielettrica: tra bobina e contatti 1000 VAC (50/60 Hz, 1 min); tra contatti 750 VAC (50/60 Hz, 1 min); tra contatti di polarità diversa 1000 VAC (50/60 Hz, 1 min)
Tensione di tenuta all’impulso: 1500 V (10 x 160 µs)
Durata meccanica: min. 15.000.000 di cicli di commutazione
Durata elettrica: min. 100.000 commutazioni (a 1800 commutazioni/h)
Temperatura ambiente di funzionamento: da -25°C a 65°C (senza formazione di ghiaccio o condensa)
Umidità ambiente di funzionamento: dal 5% all’85%
Peso: circa 5 g
Funzioni e caratteristiche
Due contatti di commutazione per la commutazione simultanea di due rami indipendenti
Adatto per applicazioni di segnale e controllo che richiedono parametri di isolamento stabili
Risposta rapida (in genere nell’ordine dei millisecondi) per le comuni attività di commutazione
Contatti drogati in oro per una commutazione più affidabile di bassi livelli di segnale entro le specifiche
Ideale per
Circuiti di controllo e di segnale nell’elettronica industriale
Commutazione di percorsi di segnale, livelli logici e carichi a bassa tensione
Automazione, tecnologia di misurazione e prodotti di laboratorio
Commutazione di carichi CC fino a 30 VDC entro i valori nominali
Contenuto della confezione
Relè OMRON G5V-2, bobina 5 V CC
Perché scegliere questo prodotto?
Design DPDT (2 Form C) collaudato per uso universale nei circuiti di segnale e controllo
Parametri di commutazione e isolamento chiaramente definiti per la progettazione di dispositivi affidabili
Versione standard adatta per applicazioni comuni con bobina da 5 V CC
Istruzioni per l’installazione e l’uso
Durante la progettazione di un circuito stampato, rispettare le distanze di isolamento e le larghezze delle piste consigliate in base alla tensione e alla corrente di commutazione.
Per raggiungere la durata di vita dichiarata, utilizzare il relè entro i valori nominali per il tipo di carico indicato (resistivo/induttivo)
Per i carichi induttivi, prendere in considerazione l’utilizzo di un dispositivo di soppressione appropriato (ad esempio elemento RC, diodo, varistore) a seconda del tipo di alimentazione e del carico.
Avviso di sicurezza
Il relè è in grado di commutare tensioni fino a 125 VAC / 125 VDC; quando si lavora con tensioni pericolose, garantire un’adeguata schermatura, protezione e conformità agli standard di sicurezza
Eseguire l’installazione e la manutenzione solo quando l’alimentazione è scollegata.
