Description

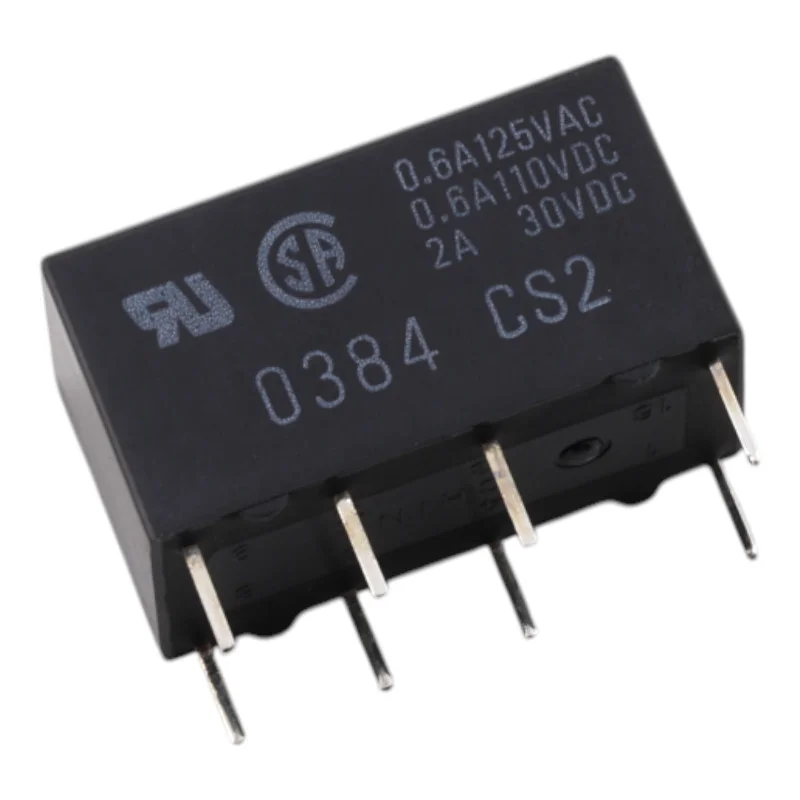

El OMRON G5V-2 es un relé de señal PCB miniatura con una bobina de 5 V CC y dos contactos de conmutación (DPDT, 2 de forma C). Es adecuado para conmutar cargas bajas a medias en circuitos de control y señal donde se requiere una intensidad eléctrica definida y parámetros de conmutación repetibles.
Especificaciones técnicas
Serie de modelos: G5V-2 (versión estándar)
Voltaje de la bobina: 5 V CC
Disposición de contacto: DPDT (2c, 2 Formulario C)
Tipo de contacto: contacto cruzado bifurcado
Material de contacto: aleación de Ag + Au
Carga nominal (resistiva): 0,5 A a 125 VCA; 2 A a 30 VCC
Corriente de contacto continua nominal: 2 A
Tensión máxima de conmutación: 125 V CA, 125 V CC
Corriente de conmutación máxima: 2 A
Resistencia de contacto: máx. 50 m
Tiempo de conmutación: máx. 7 ms
Tiempo de apertura: máx. 3 ms
Resistencia de aislamiento: mín. 1000 M (a 500 VCC)
Rigidez dieléctrica: entre bobina y contactos 1000 VCA (50/60 Hz, 1 min); entre contactos 750 VCA (50/60 Hz, 1 min); entre contactos de diferente polaridad 1000 VCA (50/60 Hz, 1 min)
Tensión soportada al impulso: 1500 V (10 x 160 µs)
Vida mecánica: mín. 15.000.000 ciclos de conmutación
Vida útil eléctrica: mín. 100.000 operaciones de conmutación (a 1800 operaciones de conmutación/h)
Temperatura ambiente de funcionamiento: -25 °C a 65 °C (sin formación de hielo ni condensación)
Humedad ambiente de funcionamiento: 5% a 85%
Peso: aproximadamente 5 g
Funciones y características
Dos contactos de conmutación para la conmutación simultánea de dos ramas independientes
Adecuado para aplicaciones de señal y control que requieren parámetros de aislamiento estables.
Respuesta rápida (normalmente en el orden de milisegundos) para tareas de conmutación comunes
Contactos dopados con Au para una conmutación más confiable de niveles de señal bajos dentro de las especificaciones
Ideal para
Circuitos de control y señal en electrónica industrial
Conmutación de rutas de señales, niveles lógicos y cargas de bajo voltaje
Automatización, tecnología de medición y productos de laboratorio
Conmutación de cargas de CC de hasta 30 VCC dentro de los valores nominales
Contenido del paquete
Relé OMRON G5V-2, bobina de 5 V CC
¿Por qué elegir este producto?
Diseño DPDT (2 Forma C) probado para uso universal en circuitos de señal y control
Parámetros de conmutación y aislamiento claramente definidos para el diseño de dispositivos confiables
Versión estándar adecuada para aplicaciones comunes con bobina de 5 V CC
Instrucciones de instalación y funcionamiento
Al diseñar una placa de circuito impreso, tenga en cuenta las distancias de aislamiento y los anchos de pista recomendados según la tensión y la corriente de conmutación.
Para alcanzar la vida útil declarada, utilice el relé dentro de los valores nominales para el tipo de carga dado (resistiva/inductiva).
Para cargas inductivas, considere utilizar supresión adecuada (por ejemplo, elemento RC, diodo, varistor) dependiendo del tipo de fuente de alimentación y carga.
Aviso de seguridad
El relé es capaz de conmutar voltajes de hasta 125 VCA / 125 VCC; cuando trabaje con voltajes peligrosos, asegúrese de contar con blindaje, protección y cumplimiento adecuados con las normas de seguridad.
Realice la instalación y el servicio únicamente cuando la fuente de alimentación esté desconectada.
