Description

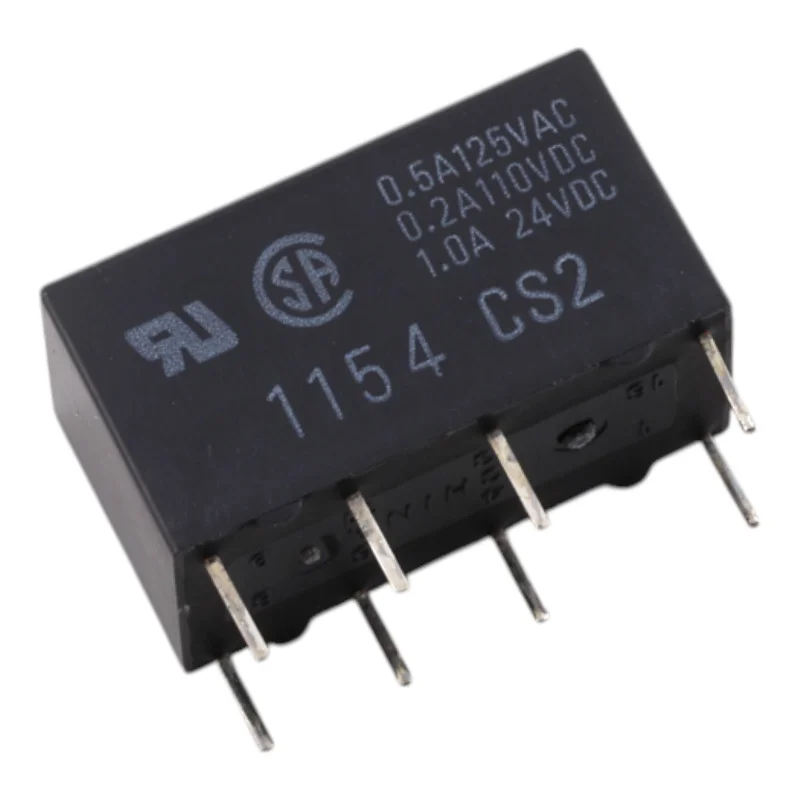

Omron G5V-2-H1 è un relè di segnale miniaturizzato con elevata sensibilità della bobina (High-Sensitivity), progettato per la commutazione di potenze medio-basse in circuiti di controllo e misura. Grazie alla configurazione DPDT (2c), consente la commutazione simultanea di due rami di contatto indipendenti in un design compatto.
Specifiche tecniche
Serie modello: G5V-2
Versione: G5V-2-H1
Tensione nominale della bobina: 24 V CC
Corrente nominale della bobina: 8,33 mA
Resistenza della bobina: 2.880
Consumo della bobina: circa 200 mW
Contatti: DPDT (2c)
Tipo di contatto: traversa biforcata
Materiale di contatto: lega Ag + Au
Carico nominale (resistivo): 0,5 A a 125 VAC; 1 A a 24 VDC
Corrente continua nominale (corrente di trasporto nominale): 2 A
Tensione di commutazione massima: 125 VAC, 125 VDC
Corrente di commutazione massima: 1 A
Resistenza di contatto: max. 100 m
Tempo di commutazione: max. 7 ms
Tempo di apertura: max. 3 ms
Resistenza di isolamento: min. 1.000 M (a 500 VDC)
Rigidità dielettrica tra bobina e contatti: 1.000 V CA, 50/60 Hz per 1 min
Rigidità dielettrica tra contatti della stessa polarità (alta sensibilità): 500 V CA, 50/60 Hz per 1 min
Rigidità dielettrica tra contatti di diversa polarità: 1.000 V CA, 50/60 Hz per 1 min
Tensione di tenuta all’impulso: 1.500 V (10 x 160 µs)
Temperatura ambiente di funzionamento: da -25 °C a +70 °C (senza formazione di ghiaccio e condensa)
Umidità ambiente di funzionamento: dal 5% all’85%
Peso: circa 5 g
Funzioni e caratteristiche
Versione ad alta sensibilità con consumo ridotto della bobina per circuiti di controllo a risparmio energetico
Configurazione DPDT (2c) per la commutazione di due rami di segnale
Contatti con design a barra trasversale biforcuta per una commutazione affidabile del segnale
Tempi di commutazione definiti adatti per applicazioni di controllo rapido
Elevata resistenza di isolamento e parametri dielettrici comprovati per una separazione sicura dei circuiti
Ideale per
Moduli di controllo e automazione
Strumenti di misura e dispositivi di prova
Commutazione del segnale nell’elettronica industriale e di laboratorio
Interfaccia tra la sezione logica e quella di potenza con requisito di isolamento galvanico
Contenuto della confezione
1x relè Omron G5V-2-H1, bobina 24 V CC
Perché scegliere questo prodotto?
Gamma collaudata di relè di segnale con parametri elettrici e di isolamento definiti
Opzione ad alta sensibilità per applicazioni con consumo energetico limitato della bobina
I contatti DPDT consentono un cablaggio flessibile (commutazione di due rami)
Parametri di contatto e isolamento adatti a un’ampia gamma di applicazioni di controllo
Istruzioni per l’installazione e l’uso
Durante la progettazione, considerare il tipo di carico (resistivo/induttivo) e, se necessario, utilizzare elementi di soppressione delle interferenze per limitare la sovratensione durante l’espansione.
Rispettare i valori nominali della bobina da 24 V CC e garantire un’alimentazione stabile, inclusa la corretta polarità.
Per un’affidabilità a lungo termine, verificare le correnti e le tensioni di commutazione in condizioni operative reali.
Avviso di sicurezza
Il relè può commutare tensioni fino a 125 VAC / 125 VDC; lavorare con tensioni pericolose richiede qualifiche professionali e il rispetto delle norme pertinenti.
Prima di maneggiare il dispositivo, scollegarlo dall’alimentazione e verificare che non ci sia tensione.
