Description

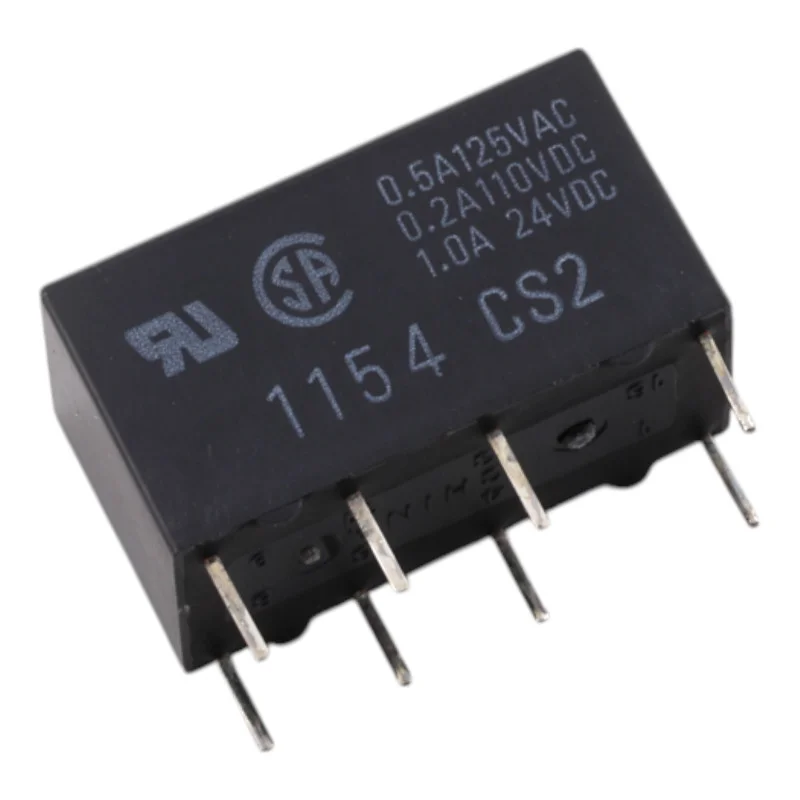

Omron G5V-2-H1 är ett miniatyrsignalrelä med hög spolkänslighet (High-sensitivity) utformat för att växla låg till medelhög effekt i styr- och mätkretsar. Tack vare DPDT (2c)-konfigurationen möjliggör det samtidig koppling av två oberoende kontaktgrenar i en kompakt design.
Tekniska specifikationer
Modellserie: G5V-2
Version: G5V-2-H1
Nominell spolspänning: 24 V DC
Nominell spolström: 8,33 mA
Spolmotstånd: 2 880
Spolförbrukning: cirka 200 mW
Kontakter: DPDT (2c)
Kontakttyp: tvådelad tvärstång
Kontaktmaterial: Ag + Au-legering
Nominell belastning (resistiv): 0,5 A vid 125 VAC; 1 A vid 24 VDC
Nominell kontinuerlig ström (nominell bärström): 2 A
Maximal kopplingsspänning: 125 VAC, 125 VDC
Maximal kopplingsström: 1 A
Kontaktmotstånd: max. 100 m
Omkopplingstid: max. 7 ms
Öppningstid: max. 3 ms
Isolationsresistans: min. 1 000 M (vid 500 VDC)
Dielektrisk hållfasthet mellan spole och kontakter: 1 000 VAC, 50/60 Hz i 1 min
Dielektrisk styrka mellan kontakter med samma polaritet (hög känslighet): 500 VAC, 50/60 Hz i 1 min
Dielektrisk styrka mellan kontakter med olika polaritet: 1 000 VAC, 50/60 Hz i 1 min
Stötspänning: 1 500 V (10 x 160 µs)
Omgivningstemperatur vid drift: -25 °C till +70 °C (utan isbildning och kondens)
Omgivningsfuktighet vid drift: 5 % till 85 %
Vikt: cirka 5 g
Funktioner och egenskaper
Högkänslig version med reducerad spolförbrukning för energieffektiva styrkretsar
DPDT (2c)-konfiguration för omkoppling av två signalgrenar
Kontakter med tvådelad tvärstagskonstruktion för tillförlitlig signalomkoppling
Definierade kopplingstider lämpliga för snabba styrapplikationer
Hög isolationsresistans och beprövade dielektriska parametrar för säker kretsseparation
Idealisk för
Kontroll- och automationsmoduler
Mätinstrument och testfixturer
Signalomkoppling inom industriell och laboratorieelektronik
Gränssnitt mellan logik och effektdel med krav på galvanisk isolering
Paketinnehåll
1x Omron G5V-2-H1 relä, 24 V DC spole
Varför välja den här produkten?
Beprövat utbud av signalreläer med definierade elektriska och isolationsparametrar
Högkänsligt alternativ för applikationer med begränsad spolförbrukning
DPDT-kontakter möjliggör flexibel kabeldragning (växling av två grenar)
Kontakt- och isoleringsparametrar lämpliga för ett brett spektrum av styrapplikationer
Installations- och bruksanvisning
Vid dimensionering, beakta lasttypen (resistiv/induktiv) och använd vid behov störningsskydd för att begränsa överspänningen vid expansion.
Observera 24 V DC-spolens märkdata och säkerställ en stabil strömförsörjning med korrekt polaritet.
För långsiktig tillförlitlighet, verifiera kopplingsströmmar och spänningar under verkliga driftsförhållanden.
Säkerhetsmeddelande
Reläet kan koppla spänningar upp till 125 VAC / 125 VDC; arbete med farliga spänningar kräver yrkeskvalifikationer och överensstämmelse med relevanta standarder.
Innan du hanterar enheten, koppla bort den från strömförsörjningen och kontrollera att det inte finns någon spänning.
