Description

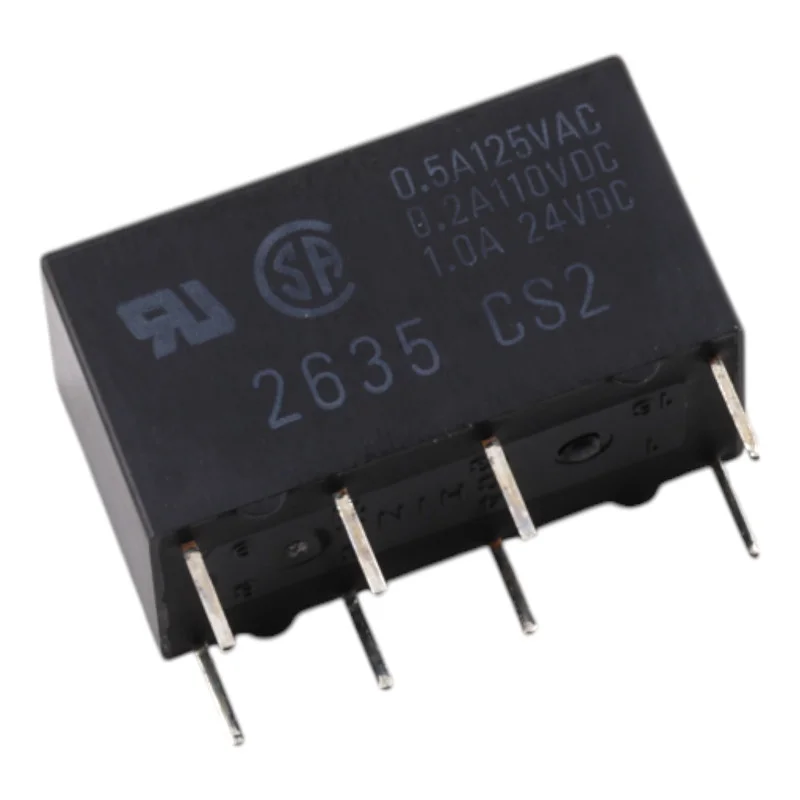

Omron G5V-2-H1 je miniatúrne signálové relé pre montáž do plošného spoja s cievkou 5 V DC vo verzii High-sensitivity. Vďaka kontaktom DPDT (2c) je vhodné na prepínanie dvoch nezávislých obvodov v riadiacich, meracích a komunikačných aplikáciách, kde je požadované nízke príkonové zaťaženie cievky.
Technické špecifikácie
Model: G5V-2-H1
Typ relé: signálové relé pre PCB
Kontaktné usporiadanie: DPDT (2c)
Menovité napätie cievky: 5 V DC
Menovitý prúd cievky: 30 mA
Odpor cievky: 166,7
Príkon cievky: približne 150 mW
Materiál kontaktov: Ag + Au-alloy
Typ kontaktu: bifurcated crossbar
Menovité zaťaženie (odporová záťaž): 0,5 A pri 125 VAC; 1 A pri 24 VDC
Menovitý trvalý prúd kontaktu: 2 A
Max. spínané napätie: 125 VAC, 125 VDC
Max. spínaný prúd: 1 A
Doba zopnutia: max. 7 ms
Doba rozopnutia: max. 3 ms
Kontaktný odpor: max. 100 m
Izolačný odpor: min. 1000 M (pri 500 VDC)
Dielektrická pevnosť (cievka-kontakty): 1000 VAC, 50/60 Hz po dobu 1 min
Dielektrická pevnosť (kontakty rovnakej polarity): 500 VAC, 50/60 Hz po dobu 1 min
Dielektrická pevnosť (kontakty rôznej polarity): 1000 VAC, 50/60 Hz počas 1 min
Impulzné výdržné napätie: 1500 V (10 x 160 µs)
Prevádzková teplota okolia: -25 °C až +70 °C (bez námrazy a kondenzácie)
Prevádzková vlhkosť okolia: 5% až 85%
Hmotnosť: približne 5 g
Funkcie a vlastnosti
Verzia High-sensitivity pre znížený príkon cievky pri zachovaní funkčných parametrov relé
DPDT kontakty umožňujú súčasné prepínanie dvoch obvodov
Kontakty s Au zliatinu pre spoľahlivé spínanie signálov pri nízkych úrovniach
Definované izolačné a dielektrické parametre pre použitie v riadiacich obvodoch
Ideálne pre
Riadiace a logické obvody v priemyselnej elektronike
Meracie a testovacie zariadenia
Komunikačné a signalizačné moduly
Prepínanie nízkonapäťových DC obvodov a odporových AC záťaží v rámci menovitých hodnôt
Obsah balenia
Relé Omron G5V-2-H1, 5 V DC (High-sensitivity)
Prečo zvoliť tento produkt
Overený typ relé s definovanými parametrami cievky a kontaktov
DPDT prevedenie pre univerzálne použitie v signálových a riadiacich aplikáciách
High-sensitivity variant s nižším príkonom cievky
Kontaktný materiál Ag + Au-alloy vhodný na spínanie signálov
Pokyny na inštaláciu a prevádzku
Dodržte menovité napätie cievky 5 V DC a správnu polaritu podľa zapojenia Vašej dosky
Pre spínanie indukčných záťaží použite vhodné potlačenie prepätia (napr. dióda pri DC, RC člen/varistor pri AC)
Rešpektujte menovité hodnoty pre odporovú záťaž a overte vhodnosť pre konkrétnu spínanú záťaž v reálnych podmienkach
Bezpečnostné upozornenie
Pri spínaní napätia 125 VAC/125 VDC a vyšších prúdov hrozí nebezpečenstvo úrazu elektrickým prúdom; inštaláciu vykonávajte iba kvalifikovanou osobou
Zaistite dostatočné izolačné vzdialenosti na PCB a dodržte zásady bezpečného návrhu pre prácu s nebezpečným napätím
