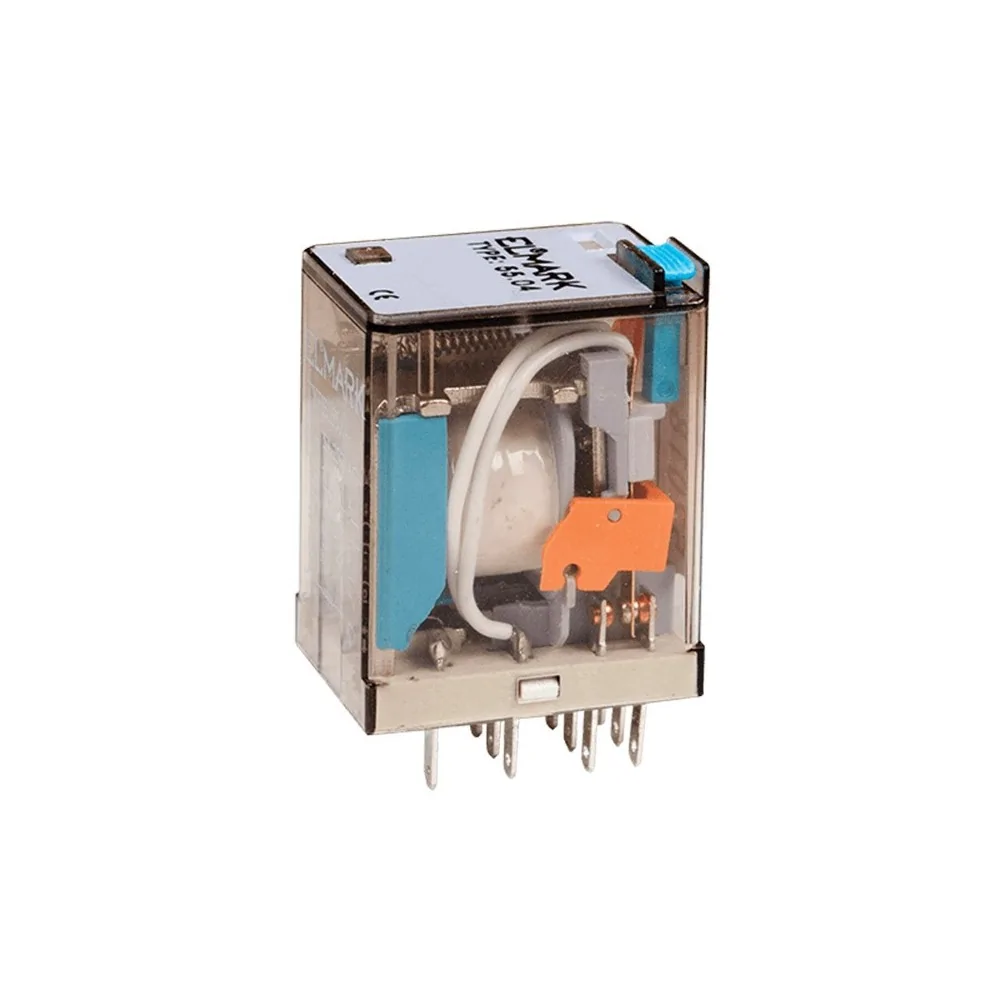

Relè Industriale ELM-36.04 230VAC – Controllo Professionale 4NO+4NC
Il Relè Industriale ELM-36.04 rappresenta la soluzione professionale per applicazioni di controllo che richiedono 4 contatti normalmente aperti e 4 normalmente chiusi. Progettato per alimentazione 230VAC, questo relè garantisce prestazioni affidabili in ambienti industriali esigenti.
Specifiche Tecniche Principali:
Modello: ELMARK ELM-36.04
Tensione bobina: 230VAC
Resistenza bobina: 15000
Configurazione contatti: 4NO+4NC (4 normalmente aperti + 4 normalmente chiusi)
Corrente nominale contatti: 10A AC
Base richiesta: ELM-RT704-B (14 terminali)
Codice prodotto: 57545
Caratteristiche di Affidabilità:
Durata elettrica: 1.000.000 cicli di commutazione
Resistenza isolamento: 500m min (500V)
Resistenza dielettrica: 4000V/2500V
Resistenza impulsi: 2000V, 50/60Hz
Tempo commutazione: 25ms
Temperatura operativa: -5°C ÷ +65°C
Umidità relativa: 35-85% RH
Sistema di Montaggio:
Il relè si installa su guida DIN standard tramite la base RT704-B dedicata. Il sistema modulare permette installazione rapida e manutenzione semplificata. La base fornisce 14 terminali a vite per collegamento sicuro dei conduttori.
Applicazioni Industriali:
Controllo motori: Avviamento e arresto motori trifase, inversione rotazione
Automazione: Sequenze operative, interblocchi di sicurezza
Quadri elettrici: Distribuzione comandi, segnalazioni luminose
Sistemi di controllo: Interfaccia tra logiche di controllo e attuatori
Vantaggi della Configurazione 4NO+4NC:
La configurazione a 8 contatti permette di gestire circuiti complessi con un singolo relè. I 4 contatti NO comandano attuatori e segnalazioni, mentre i 4 contatti NC gestiscono interblocchi e sicurezze, ottimizzando spazio e costi nel quadro elettrico.
Conformità e Certificazioni:
Conforme agli standard EN 60947-5-1 ed EN 61810 per componenti di controllo industriale. Certificazione CE per utilizzo in impianti europei. Progettato secondo criteri di sicurezza funzionale per applicazioni critiche.
