Description
El relé electromecánico Y3F-SS-105DM está diseñado para conmutar cargas mediante una señal de control de baja tensión de 5 V CC. Es adecuado para circuitos de conmutación sencillos, ramales de automatización y alimentación donde es necesario separar galvánicamente el componente de control del circuito conmutado.
Especificaciones técnicas

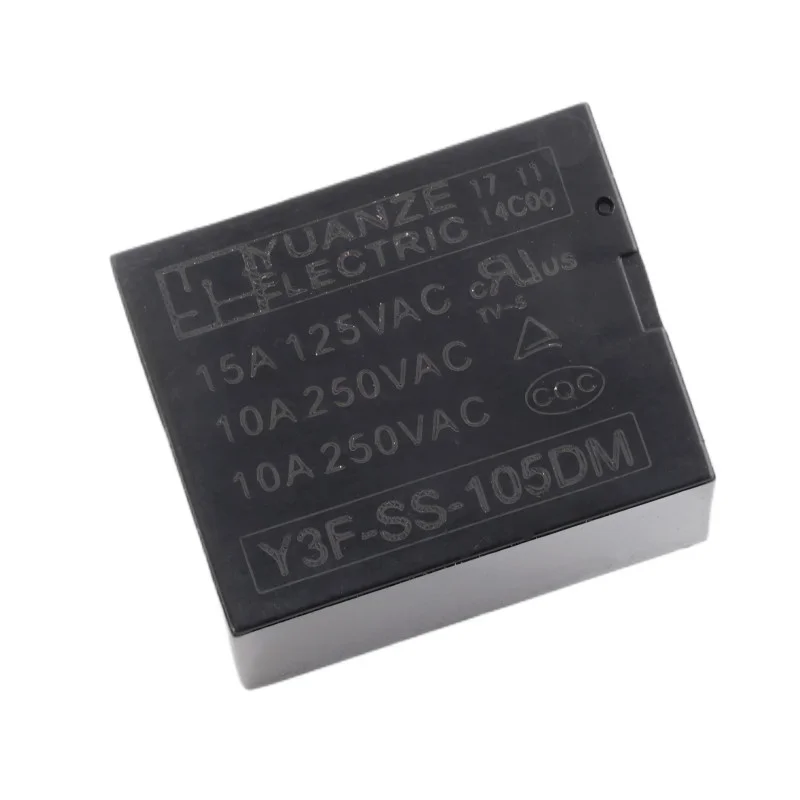

Modelo: Y3F-SS-105DM
Tipo: relé electromecánico
Número de pines: 4
Voltaje de control de la bobina: 5 V CC
Resistencia de la bobina: 70
Consumo de energía de la bobina: 0,36 W
Tensión máxima de conmutación: 250 V CA
Corriente de conmutación máxima: 10 A
Dimensiones: 19,6 x 15,4 x 15,5 mm
Funciones y características
Conmutación de cargas de hasta 250 V CA con corrientes de hasta 10 A
Control de bobina de 5 V CC para uso con circuitos de control y lógica comunes
Diseño electromecánico con aislamiento galvánico entre bobina y contactos.
Dimensiones compactas adecuadas para instalación en equipos con espacio limitado.
Contenido del paquete
Relé Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 pines
Aviso de seguridad
Existe riesgo de descarga eléctrica al cambiar la tensión de red de 230 a 250 V CA. Realice el montaje y la conexión únicamente con la fuente de alimentación desconectada.
Mantenga distancias de aislamiento suficientes y utilice cables y terminales adecuados para el voltaje y la corriente adecuados.
No exceda el voltaje y corriente de conmutación máximos; para cargas inductivas, considere utilizar elementos de protección apropiados.
