Description

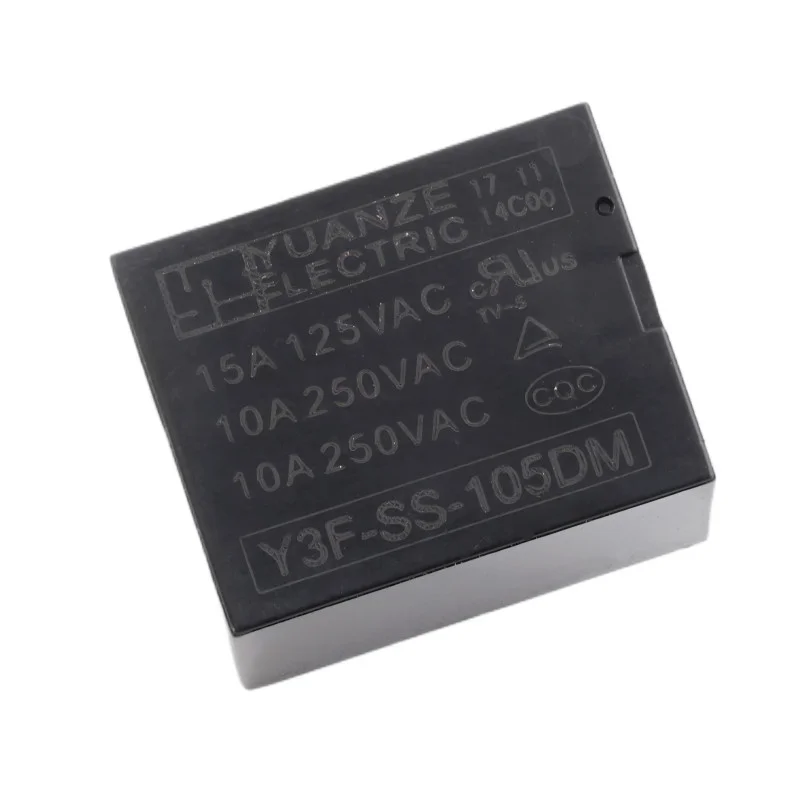

Det elektromekaniska reläet Y3F-SS-105DM är konstruerat för att koppla laster med en lågspänningsstyrsignal på 5 V DC. Det är lämpligt för enkla kopplingskretsar, automation och kraftförsörjning där det är nödvändigt att galvaniskt separera styrdelen från den kopplade kretsen.
Tekniska specifikationer
Modell: Y3F-SS-105DM
Typ: elektromekaniskt relä
Antal stift: 4
Spolens styrspänning: 5 V DC
Spolmotstånd: 70
Spolens strömförbrukning: 0,36 W
Max. kopplingsspänning: 250 V AC
Max. brytström: 10 A
Mått: 19,6 x 15,4 x 15,5 mm
Funktioner och egenskaper
Kopplar laster upp till 250 V AC vid strömmar upp till 10 A
5V DC-spolstyrning för användning med vanliga logik- och styrkretsar
Elektromekanisk design med galvanisk isolering mellan spole och kontakter
Kompakta mått lämpliga för installation i utrustning med begränsat utrymme
Paketinnehåll
Relä Y3F-SS-105DM 5V DC/250V AC 10A, 4-polig
Säkerhetsmeddelande
Det finns risk för elektriska stötar vid omkoppling av nätspänning 230250 V AC. Montering och anslutning får endast utföras när strömförsörjningen är frånkopplad.
Bibehåll tillräckliga isolationsavstånd och använd kablar och terminaler som är klassade för lämplig spänning och ström.
Överskrid inte maximal kopplingsspänning och -ström; för induktiva belastningar, överväg att använda lämpliga skyddselement.
