Description

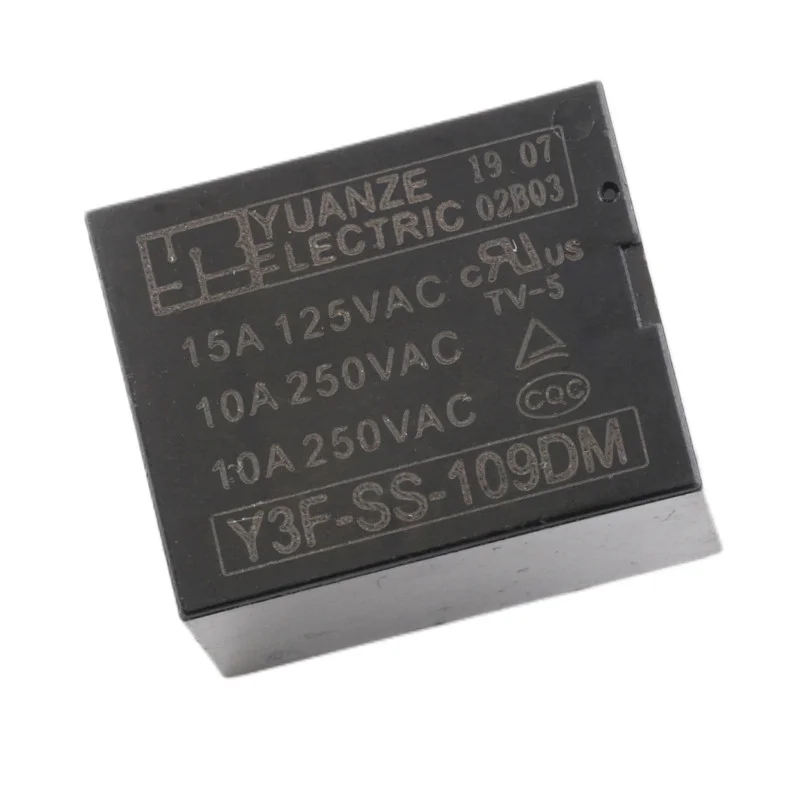

Det elektromekaniska reläet Y3F-SS-109DM är konstruerat för att koppla laster med en lågspänningsstyrsignal på 9 V DC. Det är lämpligt för vanliga tillämpningar inom strömförsörjning, styrenheter, automation och koppling av nät- och likströmskretsar samtidigt som kontakternas nominella parametrar bibehålls.
Tekniska specifikationer
Modell: Y3F-SS-109DM
Typ: elektromekaniskt effektrelä, THT
Antal stift: 4
Kontakttyp: 1× växlande (SPDT, 1 Form C)
Spolens styrspänning: 9 V DC
Kopplingsspänning (kontakter): 250 V AC
Max. brytström: 10 A
Spolmotstånd: 406
Mått: 19,6 × 15,4 × 15,5 mm
Funktioner och egenskaper
Galvanisk isolering av styrdelen (spolen) från brytardelen (kontakterna)
Lämplig för att koppla både AC- och DC-belastningar inom kontakternas nominella parametrar
Genomgående hålmontering i kretskort (THT) för solid mekanisk infästning
Paketinnehåll
1× relä Y3F-SS-109DM
Säkerhetsmeddelande
Det finns risk för elektriska stötar vid omkoppling av 230250 V AC; utför endast installation och anslutning när strömförsörjningen är frånkopplad.
Observera isolationsavstånden på kretskortet och använd lämpligt skydd och avskärmning i enlighet med den kopplade belastningen.
Överskrid inte kontakternas märkspänning och märkström; använd lämplig avstörning för induktiva belastningar.
