Description

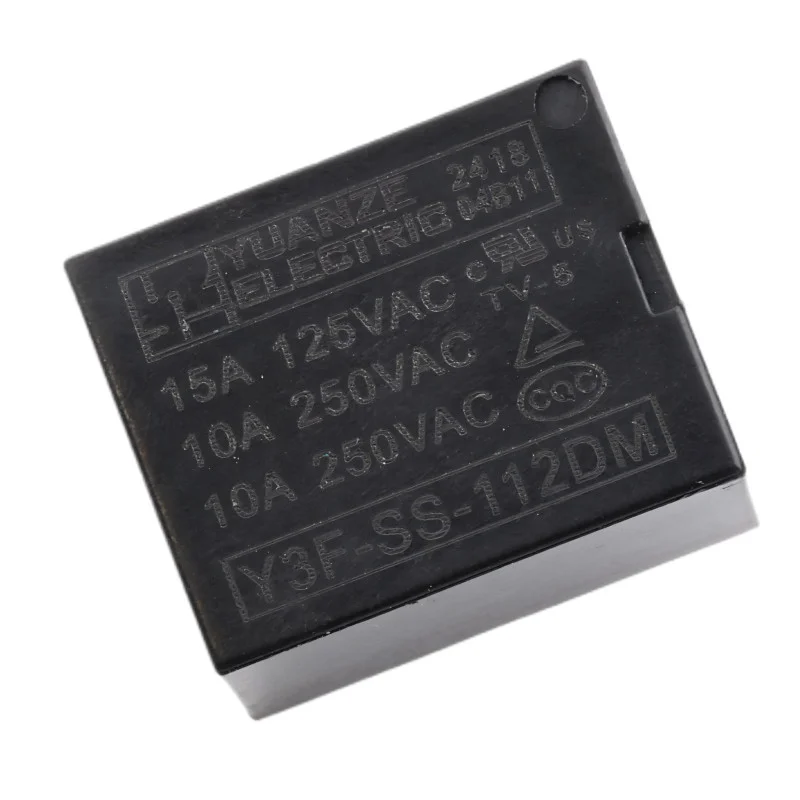

Il relè di potenza elettromagnetico Y3F-SS-112DM è progettato per la commutazione di carichi tramite un segnale di controllo a 12 V CC. Grazie ai contatti con corrente nominale fino a 10 A, è adatto per applicazioni di commutazione generali in elettronica e automazione, dove è richiesto l’isolamento galvanico tra la parte di controllo e il circuito commutato.
Specifiche tecniche
Modello: Y3F-SS-112DM
Tipo di contatto: SPDT (1 contatto di scambio)
Tensione di controllo della bobina: 12 V CC
Resistenza della bobina: 400
Consumo bobina: 0,36 W
Tensione di commutazione: 250 V CA
Corrente di commutazione massima: 10A
Dimensioni: 19,6 x 15,4 x 15,5 mm
Funzioni e caratteristiche
Relè elettromagnetico per la commutazione di carichi CA e CC con isolamento galvanico
Design a 4 pin per il montaggio su PCB o socket a seconda del cablaggio utilizzato
Il contatto di commutazione consente la selezione tra uscita normalmente aperta e normalmente chiusa
Contenuto della confezione
1x relè Y3F-SS-112DM
Avviso di sicurezza
Sussiste il rischio di scossa elettrica quando si commuta la tensione di rete da 230 a 250 V CA; eseguire il montaggio e il collegamento solo con l’alimentazione elettrica scollegata.
Mantenere distanze di isolamento sufficienti sul PCB, fusibili adeguati e dimensionamento dei cavi per correnti fino a 10 A.
Utilizzare il relè entro i limiti dei valori nominali; per carichi induttivi, valutare l’impiego di elementi di protezione (ad esempio elemento RC, varistore, diodo) in base al tipo di carico.
