Description

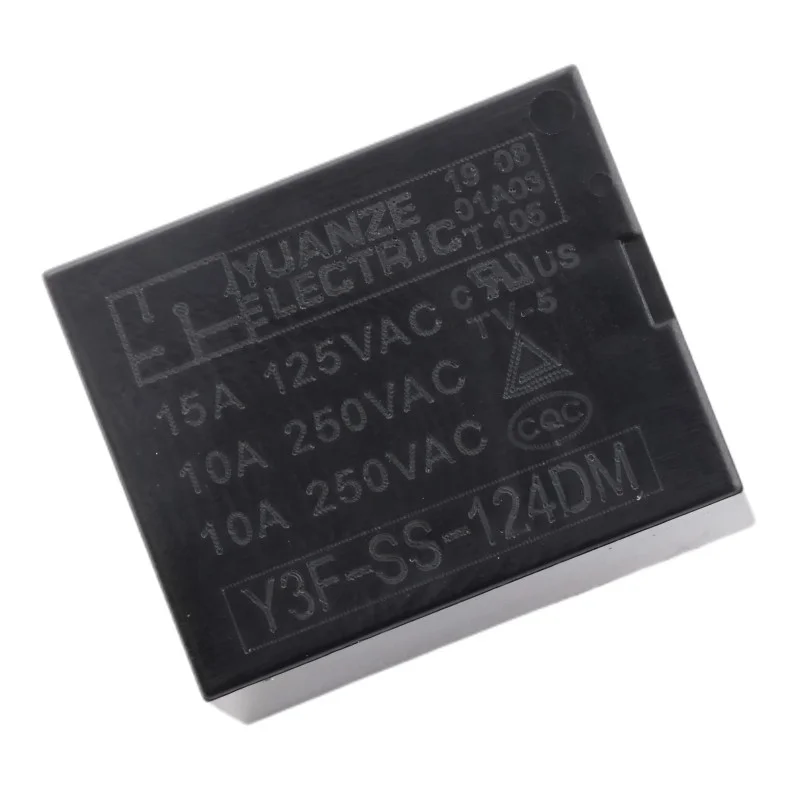

Y3F-SS-124DM er et kompakt effektrelæ til printkortmontering, der er designet til at skifte belastninger i effekt- og styrekredsløb. Takket være 24 V DC-spolen og NO-kontakten er det egnet til galvanisk adskillelse af styredelen fra den skiftede del og til at skifte net- og lavspændingsbelastninger inden for de nominelle parametre.
Tekniske specifikationer
Model: Y3F-SS-124DM
Design: PCB-monteret relæ, 4-benet
Kontakttype: SPST-NO (1× normalt åben, NO)
Spolestyringsspænding: 24 V DC
Spoleforbrug: 0,36 W
Spolemodstand: 1600
Skiftespænding: op til 250 V AC
Maks. koblingsstrøm: 10 A
Isolationsmodstand: 100 M (typisk ved 500 V DC)
Driftstemperatur: -40°C til +85°C
Dimensioner: 19,6 × 15,4 × 15,5 mm
Funktioner og egenskaber
Galvanisk isolation mellem spole og kontakt for sikker styring af effektdelen
Kompakte dimensioner egnede til tæt printkortinstallation
Simpel lastskift ved hjælp af NO-kontakt (lukker efter spænding påføres spolen)
Velegnet til at skifte ohmske belastninger inden for nominelle parametre
Pakkens indhold
1× relæ Y3F-SS-124DM
Sikkerhedsmeddelelse
Der er risiko for elektrisk stød ved omkobling af 230-250 V AC; udfør kun installation og tilslutning, når strømforsyningen er afbrudt.
Overhold isolationsafstandene på printkortet, og design de ledende baner med passende bredder til den koblede strøm.
Ved induktive belastninger (motorer, spoler, transformere) skal der anvendes passende beskyttelseselementer (. RC-element, varistor, snubber) for at begrænse overspænding og kontaktafbrænding.
Overskrid ikke kontakternes nominelle spænding og strøm; ved højere temperaturer og med induktive belastninger er det nødvendigt at overveje at reducere belastningskapaciteten.
