Description

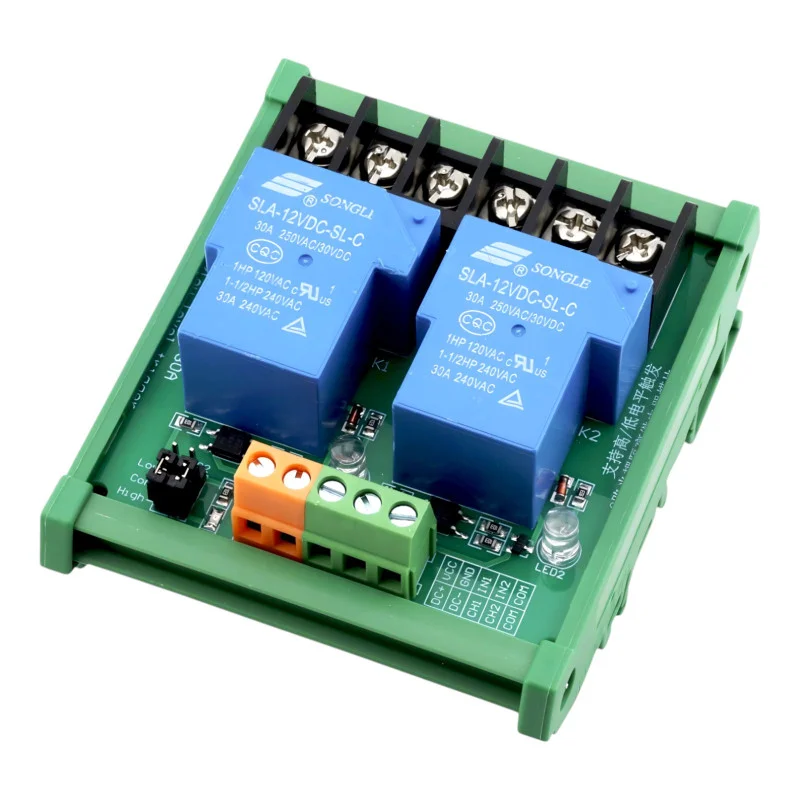

Module relais puissant à deux canaux avec relais SLA-12VDC-SL-C et isolation galvanique par optocoupleurs. Ce module permet de commander jusqu’à deux appareils avec une consommation de courant élevée (jusqu’à 30 A). Il convient aux applications d’automatisation industrielle, de domotique, d’automates programmables et de bricolage. Il offre la possibilité de sélectionner le niveau de déclenchement (haut ou bas) et se monte facilement sur rail DIN.
Spécifications techniques
Tension d’alimentation : 12 V CC
Type de relais : SLA-12VDC-SL-C
Nombre de canaux : 2
Courant de commutation maximal : 30 A
Tension de commutation maximale : 250 V CA / 30 V CC
Courant de commande : env. 80 mA
Mode de déclenchement : niveau logique bas ou haut (déclenchement bas/haut)
Durée de vie du relais :> 100 000 cycles de commutation
Isolation : optocoupleurs sur chaque canal pour l’isolation galvanique
Matériau du circuit imprimé : circuit imprimé FR-4 double face
Dimensions : 87 × 72 × 47 mm
Poids : 95 g
Protection : IP20 (convient à une installation dans une armoire électrique ou un environnement sec)
Montage : rail DIN 35 mm
Câblage des relais de sortie
COM contact commun du relais
NO (Normalement ouvert) se ferme lorsque le relais est activé
NC (Normalement Fermé) s’ouvre lorsque le relais est activé
Exemple de connexion : Connectez le fil de phase au contact COM et le dispositif de sortie à NO pour une commutation classique lorsque le relais est activé.
Fonctions et caractéristiques
Possibilité de sélectionner le niveau de déclenchement logique (déclenchement BAS ou HAUT)
L’isolation galvanique par optocoupleurs assure une immunité élevée aux interférences.
Indication LED de la puissance de chaque canal
Puissance de commutation élevée jusqu’à 30 A par canal
Construction sûre conforme aux normes internationales avec des espaces isolants
Installation facile dans l’armoire électrique grâce au support DIN
Température de fonctionnement : -40 à +85 °C
Idéal pour
Systèmes de contrôle PLC et industriels
Automatisation des processus dans une maison intelligente
Commande des pompes, de l’éclairage, du chauffage et des moteurs
Projets électroniques expérimentaux et de développement
Contenu de l’emballage
Module relais double canal 12 V avec optocoupleur et montage sur rail DIN
Pourquoi choisir ce produit ?
Relais puissant de 30 A avec isolation galvanique pour une commande sûre
Prise en charge du mode de déclenchement HAUT/BAS compatible avec la plupart des systèmes de contrôle
Conception robuste réalisée avec une carte PCB FR-4 de haute qualité
Montage facile sur rail DIN sans montage supplémentaire
Haute fiabilité et longue durée de vie des relais
