Description

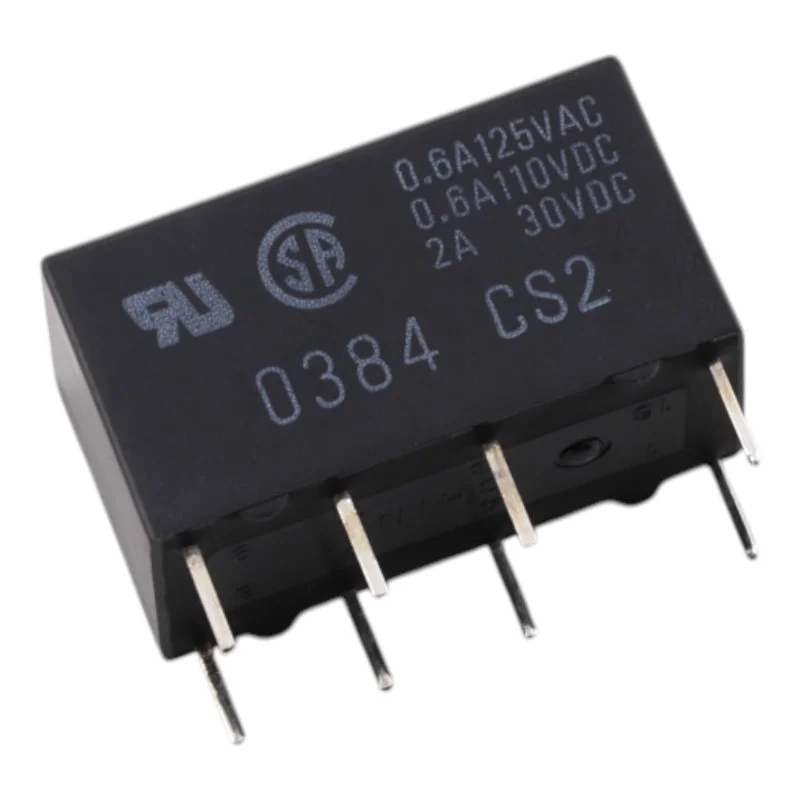

Le relais OMRON G5V-2 est un relais miniature pour circuit imprimé doté d’une bobine de 5 V CC et de deux contacts inverseurs (DPDT, 2 contacts de type C). Il est adapté à la commutation de charges faibles à moyennes dans les circuits de commande et de signalisation nécessitant une rigidité diélectrique définie et des paramètres de commutation reproductibles.
Spécifications techniques
Modèles de la série : G5V-2 (version standard)
Tension de la bobine : 5 V CC
Modalités de contact : DPDT (2c, 2 Formulaire C)
Type de contact : contact croisé bifurqué
Matériau de contact : alliage Ag + Au
Charge nominale (résistive) : 0,5 A à 125 V CA ; 2 A à 30 V CC
Courant de contact continu nominal : 2 A
Tension de commutation maximale : 125 V CA, 125 V CC
Courant de commutation maximal : 2 A
Résistance de contact : max. 50 m
Temps de commutation : max. 7 ms
Temps d’ouverture : max. 3 ms
Résistance d’isolement : min. 1000 M (à 500 V CC)
Rigidité diélectrique : entre la bobine et les contacts 1 000 V CA (50/60 Hz, 1 min) ; entre les contacts 750 V CA (50/60 Hz, 1 min) ; entre les contacts de polarité différente 1 000 V CA (50/60 Hz, 1 min)
Tension de tenue aux impulsions : 1500 V (10 x 160 µs)
Durée de vie mécanique : min. 15 000 000 cycles de commutation
Durée de vie électrique : min. 100 000 manœuvres de commutation (à 1 800 manœuvres de commutation/h)
Température ambiante de fonctionnement : -25 °C à 65 °C (sans givrage ni condensation)
Humidité ambiante de fonctionnement : 5 % à 85 %
Poids : environ 5 g
Fonctions et caractéristiques
Deux contacts inverseurs pour la commutation simultanée de deux branches indépendantes
Convient aux applications de signalisation et de contrôle nécessitant des paramètres d’isolation stables
Réponse rapide (généralement de l’ordre de la milliseconde) pour les tâches de commutation courantes
Contacts dopés à l’or pour une commutation plus fiable des faibles niveaux de signal dans les limites des spécifications
Idéal pour
Circuits de commande et de signalisation en électronique industrielle
Commutation des chemins de signaux, des niveaux logiques et des charges basse tension
Automatisation, technologies de mesure et produits de laboratoire
Commutation de charges CC jusqu’à 30 V CC dans les limites nominales
Contenu de l’emballage
Relais OMRON G5V-2, bobine 5 V CC
Pourquoi choisir ce produit ?
Conception DPDT (2 formes C) éprouvée pour une utilisation universelle dans les circuits de signalisation et de commande
Des paramètres de commutation et d’isolation clairement définis pour la conception de dispositifs fiables
Version standard adaptée aux applications courantes avec bobine 5 V CC
Instructions d’installation et d’utilisation
Lors de la conception d’un circuit imprimé, respectez les distances d’isolation et les largeurs de pistes recommandées en fonction de la tension et du courant de commutation.
Pour atteindre la durée de vie déclarée, utilisez le relais dans les limites des valeurs nominales pour le type de charge donné (résistive/inductive).
Pour les charges inductives, envisagez d’utiliser une suppression appropriée (par exemple, un élément RC, une diode, une varistance) en fonction du type d’alimentation et de charge.
Avis de sécurité
Le relais est capable de commuter des tensions jusqu’à 125 V CA / 125 V CC ; lors de travaux avec des tensions dangereuses, assurez-vous d’un blindage et d’une protection adéquats, ainsi que du respect des normes de sécurité.
Neffectuez linstallation et la maintenance que lorsque lalimentation électrique est coupée.
