Description

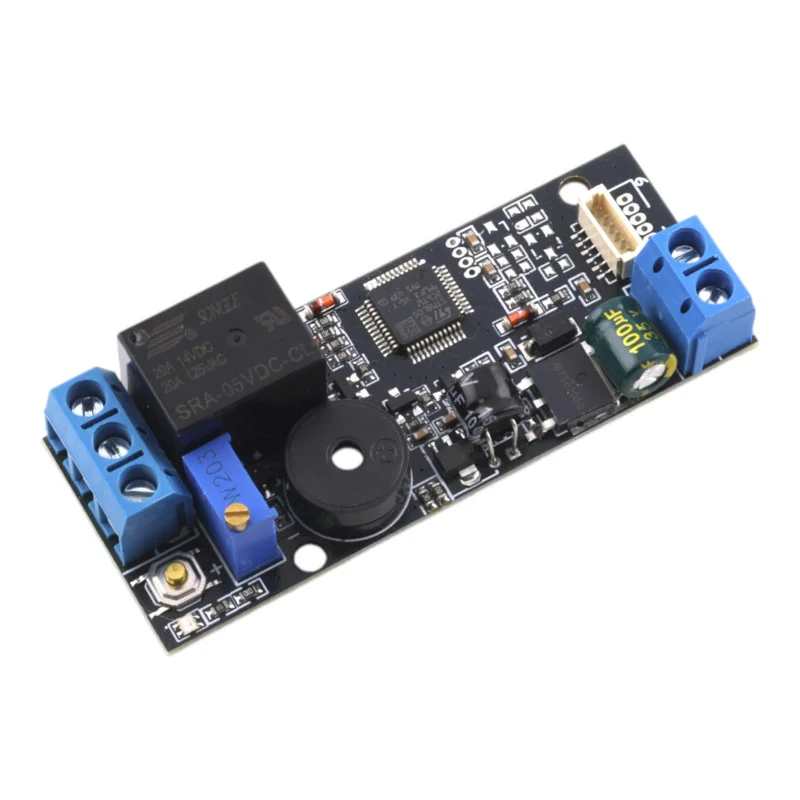

Die K202-Steuerkarte ist eine kompakte und zuverlässige Einheit zur Steuerung von Relais mittels Fingerabdrucksensoren. Sie ermöglicht eine einfache Benutzerverwaltung, einen geringen Stromverbrauch und die flexible Einstellung der Relaisschaltzeiten. Damit eignet sie sich zur sicheren Steuerung von elektronischen Schlössern, Zeiterfassungs- und Zutrittssystemen oder anderen Geräten, die eine Autorisierung erfordern.
Technische Daten
Stromversorgung: DC 12V
Ausgang: Relais (max. 10A, sauberer Kontakt ohne Spannung)
Fingerabdruckkapazität: bis zu 120 Benutzer
Standby-Strom: 15 A
Einstellbare Relaiszeit: 0,5 30 s (einstellbar mit Potentiometer K2)
Platinenabmessungen: 64,4 × 25,4 mm
Anschlüsse: MX 1,0 mm / MX 1,25 mm (6 Pins für Fingerabdrucksensor-Anschluss)
Funktionen und Features
Möglichkeit zur Registrierung von Administrator- und Benutzerfingerabdrücken
Relais mit einstellbarer Schaltzeit
Unterstützt bis zu 120 einzigartige Fingerabdrücke
Sehr geringer Standby-Stromverbrauch
Einfache Integration in Zutrittssysteme
Detaillierte Gebrauchsanweisung
1. Fingerabdruck registrieren: Drücken Sie kurz die SET-Taste (K1) . Die blaue LED beginnt schnell zu blinken das System befindet sich im Registrierungsmodus. Legen Sie Ihren Finger auf den Sensor. Nach dem Ertönen des musikalischen Signals ist der Fingerabdruck gespeichert. Wenn Sie weitere Fingerabdrücke hinzufügen möchten, fügen Sie diese nacheinander hinzu, bis die LED aktiv ist. Wenn Sie keine weiteren hinzufügen, warten Sie einige Sekunden das System kehrt in den Standby-Modus zurück.
2. Verwendung gespeicherter Fingerabdrücke: Legen Sie den registrierten Finger auf den Sensor. Das Relais schließt und bleibt für die mit Potentiometer K2 eingestellte Zeit aktiv.
3. Einstellen der Relaisschaltzeit: Potentiometer K2 drehen und die Relaisschaltzeit im Bereich von 0,5 – 30 Sekunden einstellen. Das Relais arbeitet als Schaltkontakt (ohne Spannungsausgang).
4. Werksreset: Halten Sie die SET -Taste gedrückt, bis ein langer Ton und eine Melodie erklingen. Alle Fingerabdrücke werden gelöscht und das Board wird in den Standardzustand zurückgesetzt. In den Werkseinstellungen kann jeder beliebige Finger verwendet werden.
5. Statusanzeigen: Im Standby-Modus sind alle LEDs aus. Während des Betriebs (Anmeldung, Verifizierung) leuchten oder blinken die LEDs entsprechend der aktuellen Aktivität.
Kommentar
Im Werkszustand ist das System offen es kann jeder beliebige Finger verwendet werden. Nach der Registrierung ist es immer notwendig, die gespeicherten Fingerabdrücke zu verwenden.
Ein Relais ist ein reiner Schaltkontakt es gibt keine Spannung aus, sondern schaltet bzw. öffnet lediglich den angeschlossenen Stromkreis.
Achten Sie bei der Installation auf die richtige Polarität der Stromversorgung und den sicheren Anschluss des Relaisausgangs.
