Description
Das Songle SLDH-24VDC-1C Relais ist ein Hochleistungs-Kfz-Relais mit Wechslerkontakt (SPDT), das für das Schalten von Lasten bis zu 80 A bei 14 V DC ausgelegt ist. Es eignet sich ideal für Leistungs- und Schaltkreise in der Automobiltechnik, Leistungsmodulen und Industrieanlagen. Es zeichnet sich durch lange Lebensdauer, hohe Zuverlässigkeit und Unempfindlichkeit gegenüber Temperaturschwankungen und mechanischen Einflüssen aus.
Technische Spezifikationen

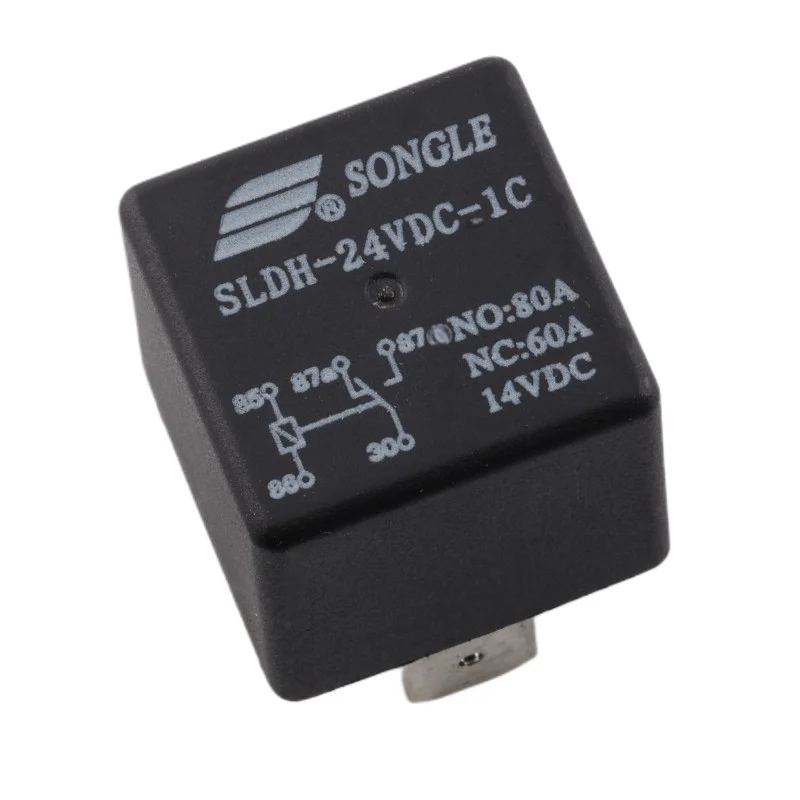

Modell: SLDH-24VDC-1C
Kontakttyp: 1× Wechsler (SPDT, 5-polig)
Spulenspannung: 24 V Gleichstrom
Bemessungskontaktstrom: Öffner: 80 A / Schließer: 60 A (bei 14 V Gleichstrom)
Kontaktmaterial: AgCdO, AgSnO, AgNi
Maximale Schaltspannung: 30 V DC / 250 V AC
Maximaler Schaltstrom: 70 A (14 V DC)
Maximale Schaltleistung: 980 W
Spulenwiderstand: 320 ±10% (bei 20 °C)
Nennspulenstrom: 75 mA
Nennleistungsaufnahme der Spule: ca. 1,8 W
Pull-up-Spannung: 16,8 V DC
Ausfallspannung: 2,4 V DC
Isolationswiderstand: 100 M (bei 500 V Gleichspannung)
Durchschlagsfestigkeit: 500 V AC / 1 Minute
Schaltzeit: 10 ms
Öffnungszeit: 10 ms
Betriebstemperatur: 40 °C bis +125 °C
Vibrationsfestigkeit: 1055 Hz, 1,5 mm
Elektrische Lebensdauer: 1×10 Zyklen (bei 14 V DC, 40 A)
Mechanische Lebensdauer: 1×10 Zyklen
Abmessungen: 28,5 × 28,5 × 25,3 mm
Gewicht: ca. 30 g
Zertifizierung: RoHS-konform
Funktionen und Merkmale
Hohe Schaltleistung bis zu 80 A bei 14 V DC
Universelles 5-poliges Design (Öffner/Schließer-Kontakt)
Beständigkeit gegenüber hohen Temperaturen und Vibrationen
Schnelle Reaktionszeit und kurze Schaltzeit
Zuverlässiger Betrieb auch unter anspruchsvollen Bedingungen
Robustes Design, geeignet für Automobil- und Industrieanwendungen
Ideal für
Fahrzeugsysteme (Pumpen, Lüfter, Heizungen, Leuchten)
Stromversorgung und Leistungsmodule
Steuereinheiten und Automatisierungsanlagen
Hochstrom-Gleichstromkreise
Packungsinhalt
1× Relais SLDH-24VDC-1C
Warum sollten Sie sich für dieses Produkt entscheiden?
Hohe Leistung bis zu 80 A für anspruchsvolle Anwendungen
Betriebstemperaturbereich 40 °C bis +125 °C
Zuverlässiger Betrieb mit langer Lebensdauer
Hochwertige Verarbeitung der Marke Songle Relay
Kompatibilität mit gängigen 5-poligen Buchsen geprüft
