Description

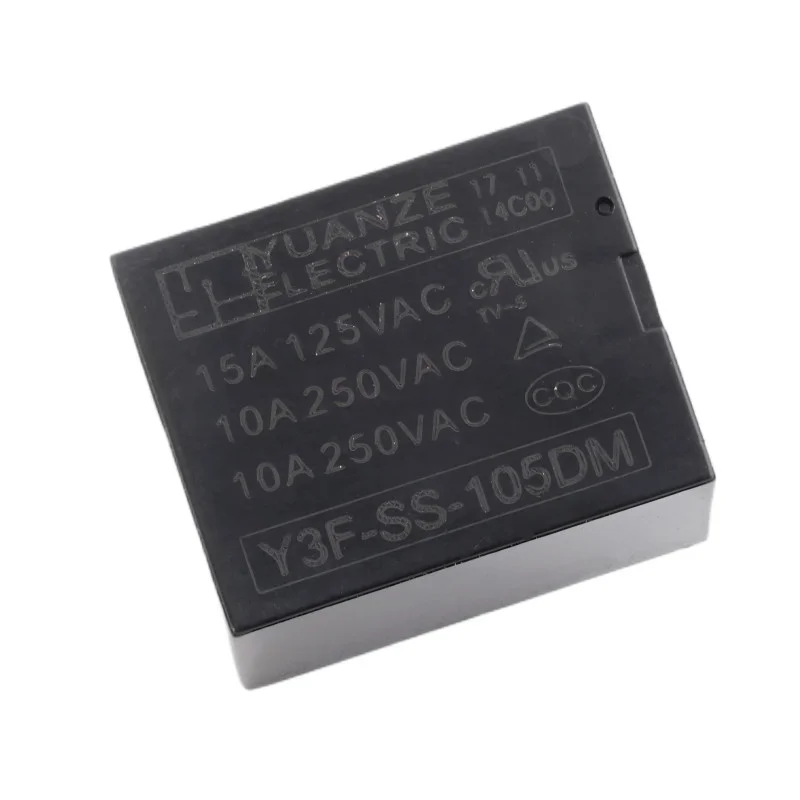

Le relais électromécanique Y3F-SS-105DM est conçu pour la commutation de charges à l’aide d’un signal de commande basse tension de 5 V CC. Il convient aux circuits de commutation simples, à l’automatisation et aux circuits d’alimentation électrique où il est nécessaire d’isoler galvaniquement la partie commande du circuit commuté.
Spécifications techniques
Modèle : Y3F-SS-105DM
Type : relais électromécanique
Nombre de broches : 4
Tension de commande de la bobine : 5 V CC
Résistance de la bobine : 70
Consommation électrique de la bobine : 0,36 W
Tension de commutation maximale : 250 V CA
Courant de commutation maximal : 10 A
Dimensions : 19,6 x 15,4 x 15,5 mm
Fonctions et caractéristiques
Commutation de charges jusqu’à 250 V CA avec des courants jusqu’à 10 A
Bobine de commande 5 V CC pour une utilisation avec les circuits logiques et de commande courants
Conception électromécanique avec isolation galvanique entre la bobine et les contacts
Dimensions compactes adaptées à une installation dans des équipements à espace limité.
Contenu de l’emballage
Relais Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 broches
Avis de sécurité
Il existe un risque d’électrocution lors du passage d’une tension secteur de 230 à 250 V CA à une tension continue. Procédez au montage et au raccordement uniquement lorsque l’alimentation électrique est coupée.
Maintenez des distances d’isolation suffisantes et utilisez des fils et des bornes adaptés à la tension et au courant appropriés.
Ne pas dépasser la tension et le courant de commutation maximum ; pour les charges inductives, envisager lutilisation déléments de protection appropriés.
