Description

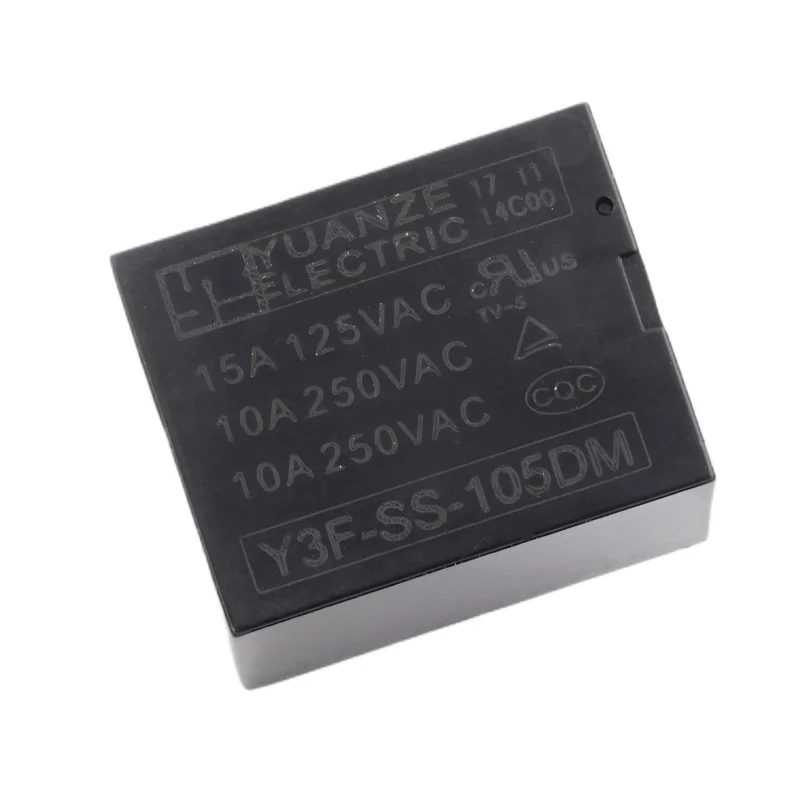

Das elektromechanische Relais Y3F-SS-105DM ist für das Schalten von Lasten mit einem Niederspannungs-Steuersignal von 5 V DC ausgelegt. Es eignet sich für einfache Schaltkreise, Automatisierungsanwendungen und Stromversorgungszweige, bei denen eine galvanische Trennung des Steuerteils vom Schaltkreis erforderlich ist.
Technische Spezifikationen
Modell: Y3F-SS-105DM
Typ: elektromechanisches Relais
Anzahl der Pins: 4
Spulensteuerspannung: 5 V DC
Spulenwiderstand: 70
Leistungsaufnahme der Spule: 0,36 W
Maximale Schaltspannung: 250 V AC
Maximaler Schaltstrom: 10 A
Abmessungen: 19,6 x 15,4 x 15,5 mm
Funktionen und Merkmale
Schalten von Lasten bis zu 250 V Wechselstrom bei Strömen bis zu 10 A
5V DC Spulensteuerung zur Verwendung mit gängigen Logik- und Steuerschaltungen
Elektromechanische Ausführung mit galvanischer Trennung zwischen Spule und Kontakten
Kompakte Abmessungen, geeignet für den Einbau in Geräte mit begrenztem Platz
Packungsinhalt
Relais Y3F-SS-105DM 5V DC/250V AC 10A, 4-polig
Sicherheitshinweis
Beim Umschalten der Netzspannung von 230250 V Wechselstrom besteht Stromschlaggefahr. Montage und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Halten Sie ausreichende Isolationsabstände ein und verwenden Sie Drähte und Klemmen, die für die entsprechende Spannung und Stromstärke ausgelegt sind.
Die zulässige maximale Schaltspannung und der maximale Schaltstrom dürfen nicht überschritten werden; bei induktiven Lasten sollten geeignete Schutzelemente verwendet werden.
