Description

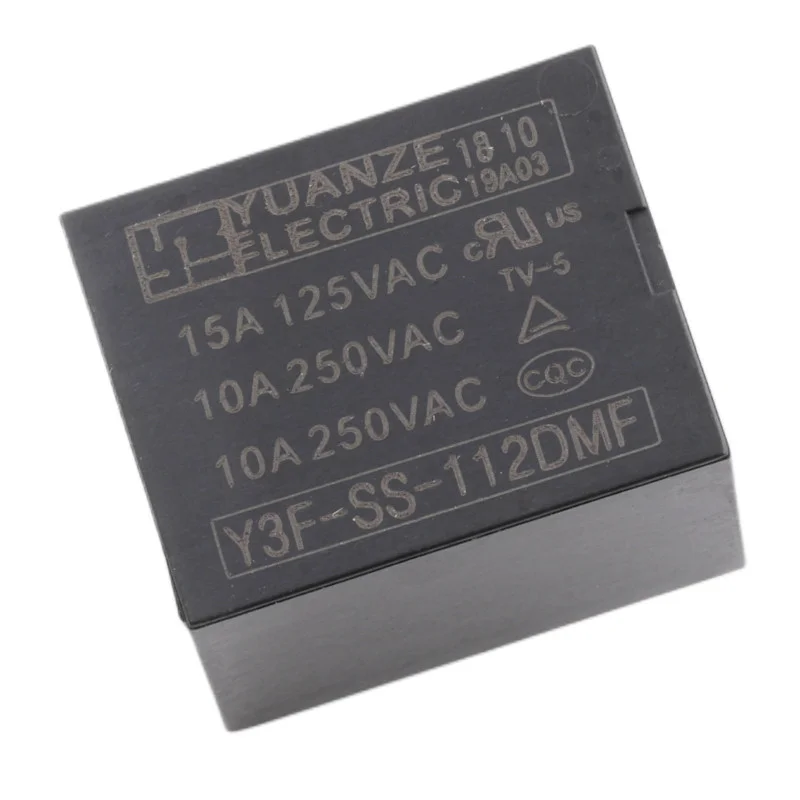

Das elektromechanische Relais Y3F-SS-112DMF mit einer 12-V-DC-Spule ist für das Schalten von Lasten bis zu 10 A ausgelegt. Es eignet sich für gängige Anwendungen in Steuerschaltungen, der Energieverteilung und der Automatisierung, bei denen eine galvanische Trennung des Steuerteils von der geschalteten Last erforderlich ist.
Technische Spezifikationen
Modell: Y3F-SS-112DMF
Relais-Typ: elektromechanisch, Leistungsrelais
Kontakttyp: 1× Wechsler (SPDT / 1 Form C)
Spulensteuerspannung: 12 V DC
Schaltspannung: 250 V Wechselstrom
Maximaler Schaltstrom: 10 A
Anzahl der Pins: 4
Abmessungen: 19,6 × 15,4 × 15,5 mm
Funktionen und Merkmale
Galvanische Trennung zwischen Spule und Kontakten für eine sicherere Steuerungsschaltung
Kontakte geeignet zum Schalten von Wechselstromlasten bis zu 250 V AC bei Strömen bis zu 10 A
Kompakte Bauform für die Leiterplattenmontage
Der Umschalter ermöglicht je nach Verdrahtung sowohl NO- als auch NC-Funktionen.
Packungsinhalt
1× Relais Y3F-SS-112DMF
Sicherheitshinweis
Beim Umschalten der Netzspannung von 230250 V AC besteht die Gefahr eines elektrischen Schlags; Montage und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Halten Sie auf der Leiterplatte ausreichende Isolationsabstände ein und verwenden Sie Drähte und Sicherungen, die für den Schaltstrom ausgelegt sind.
Beim Schalten induktiver Lasten (Motoren, Spulen, Transformatoren) ist eine geeignete Störungsunterdrückung einzusetzen, um Lichtbögen an den Kontakten und Störungen zu begrenzen.
