Description

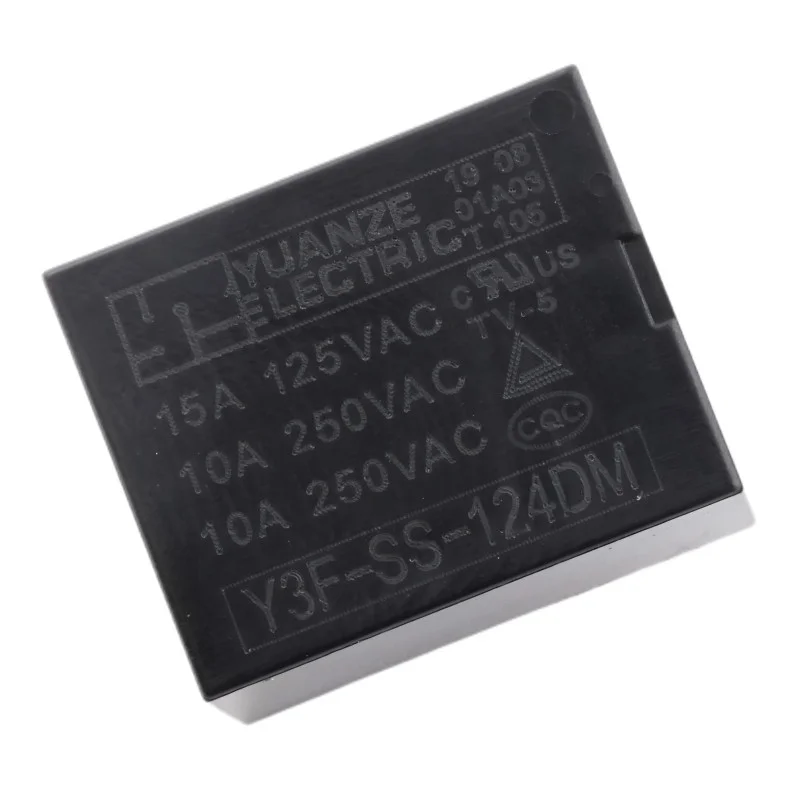

Das Y3F-SS-124DM ist ein kompaktes Leistungsrelais zur Leiterplattenmontage, das zum Schalten von Lasten in Leistungs- und Steuerschaltungen entwickelt wurde. Dank der 24-V-DC-Spule und des Öffnerkontakts eignet es sich zur galvanischen Trennung des Steuerteils vom Schaltteil sowie zum Schalten von Netz- und Niederspannungslasten innerhalb der Nennparameter.
Technische Spezifikationen
Modell: Y3F-SS-124DM
Ausführung: Leiterplattenrelais, 4-polig
Kontakttyp: SPST-NO (1× normalerweise offen, NO)
Spulensteuerspannung: 24 V DC
Spulenverbrauch: 0,36 W
Spulenwiderstand: 1600
Schaltspannung: bis zu 250 V AC
Maximaler Schaltstrom: 10 A
Isolationswiderstand: 100 M (typischerweise bei 500 V Gleichspannung)
Betriebstemperatur: -40 °C bis +85 °C
Abmessungen: 19,6 × 15,4 × 15,5 mm
Funktionen und Merkmale
Galvanische Trennung zwischen Spule und Kontakt zur sicheren Steuerung des Leistungsbereichs
Kompakte Abmessungen, geeignet für dichte Leiterplatteninstallation
Einfache Lastschaltung mittels Öffnerkontakt (schließt, nachdem eine Spannung an die Spule angelegt wurde)
Geeignet zum Schalten von ohmschen Lasten innerhalb der Nennparameter
Packungsinhalt
1× Relais Y3F-SS-124DM
Sicherheitshinweis
Beim Umschalten von 230250 V Wechselstrom besteht die Gefahr eines Stromschlags; Installation und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Beachten Sie die Isolationsabstände auf der Leiterplatte und entwerfen Sie die geeigneten Breiten der Leiterbahnen für den Schaltstrom.
Bei induktiven Lasten (Motoren, Spulen, Transformatoren) sollten geeignete Schutzelemente (z. B. RC-Element, Varistor, Snubber) verwendet werden, um Überspannungen und Kontaktbrand zu begrenzen.
Die Nennspannung und der Nennstrom der Kontakte dürfen nicht überschritten werden; bei höheren Temperaturen und induktiven Lasten muss eine Reduzierung der Belastbarkeit in Betracht gezogen werden.
