Description

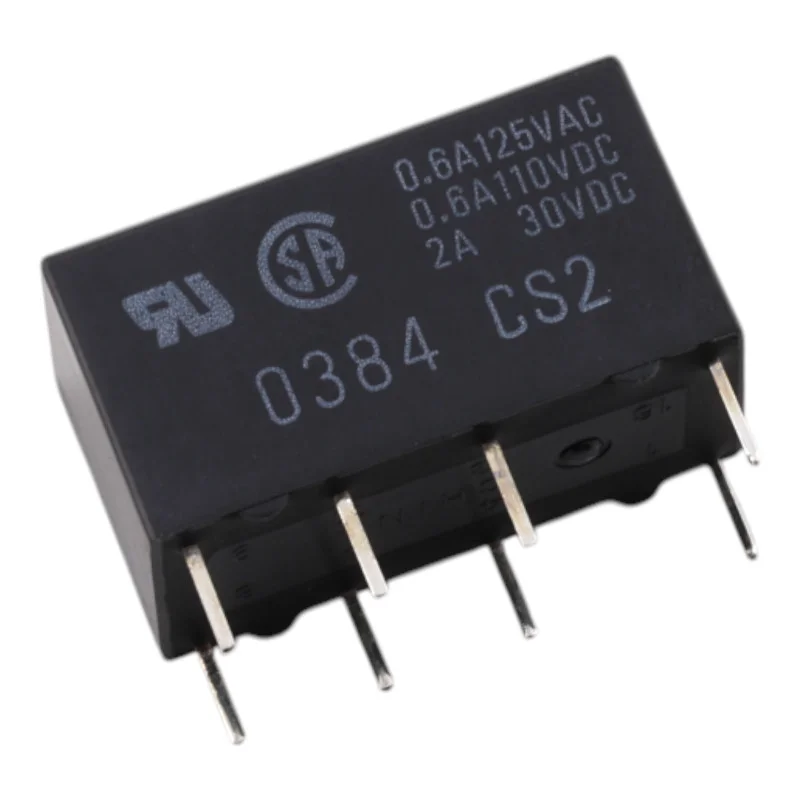

OMRON G5V-2 je miniaturni signalni rele na tiskanem vezju s 5 V DC tuljavo in dvema preklopnima kontaktoma (DPDT, 2 oblika C). Primeren je za preklapljanje nizkih do srednjih obremenitev v krmilnih in signalnih tokokrogih, kjer so potrebni določeni električni tok in ponovljivi preklopni parametri.
Tehnične specifikacije
Modelna serija: G5V-2 (standardna izvedba)
Napetost tuljave: 5 V DC
Razporeditev kontaktov: DPDT (2c, 2 oblika C)
Vrsta stika: razcepljeni križni stik
Kontaktni material: zlitina Ag + Au
Nazivna obremenitev (uporna): 0,5 A pri 125 VAC; 2 A pri 30 VDC
Nazivni trajni kontaktni tok: 2 A
Največja preklopna napetost: 125 VAC, 125 VDC
Največji preklopni tok: 2 A
Kontaktna upornost: največ 50 m
Čas preklopa: maks. 7 ms
Čas odpiranja: maks. 3 ms
Izolacijska upornost: min. 1000 M (pri 500 VDC)
Dielektrična trdnost: med tuljavo in kontakti 1000 VAC (50/60 Hz, 1 min); med kontakti 750 VAC (50/60 Hz, 1 min); med kontakti različne polarnosti 1000 VAC (50/60 Hz, 1 min)
Impulzna napetostna vzdržnost: 1500 V (10 x 160 µs)
Mehanska življenjska doba: najmanj 15.000.000 preklopnih ciklov
Električna življenjska doba: min. 100.000 preklopov (pri 1800 preklopih/h)
Delovna temperatura okolice: od -25 °C do 65 °C (brez ledu ali kondenzacije)
Delovna vlažnost okolice: od 5 % do 85 %
Teža: približno 5 g
Funkcije in lastnosti
Dva preklopna kontakta za hkratno preklapljanje dveh neodvisnih vej
Primerno za signalne in krmilne aplikacije, ki zahtevajo stabilne izolacijske parametre
Hiter odziv (običajno v milisekundah) za običajne preklopne naloge
Au-dopirani kontakti za zanesljivejše preklapljanje nizkih nivojev signalov znotraj specifikacij
Idealno za
Krmilna in signalna vezja v industrijski elektroniki
Preklapljanje signalnih poti, logičnih nivojev in nizkonapetostnih obremenitev
Avtomatizacija, merilna tehnologija in laboratorijski izdelki
Preklapljanje enosmernih obremenitev do 30 VDC znotraj nazivnih vrednosti
Vsebina paketa
Rele OMRON G5V-2, tuljava 5 V DC
Zakaj izbrati ta izdelek?
Preizkušena zasnova DPDT (2 oblike C) za univerzalno uporabo v signalnih in krmilnih vezjih
Jasno definirani parametri preklapljanja in izolacije za načrtovanje zanesljivih naprav
Standardna izvedba, primerna za običajne aplikacije s 5 V DC tuljavo
Navodila za namestitev in uporabo
Pri načrtovanju tiskanega vezja upoštevajte priporočene izolacijske razdalje in širine tirov glede na preklopno napetost in tok.
Za dosego deklarirane življenjske dobe uporabljajte rele znotraj nazivnih vrednosti za dano vrsto obremenitve (oporna/induktivna).
Pri induktivnih obremenitvah razmislite o uporabi ustreznega dušenja (npr. RC elementa, diode, varistorja), odvisno od vrste napajanja in obremenitve.
Varnostno obvestilo
Rele lahko preklaplja napetosti do 125 VAC / 125 VDC; pri delu z nevarnimi napetostmi zagotovite ustrezno zaščito, zaščito in skladnost z varnostnimi standardi.
Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno.
