Rele G5V-2-H1, 5 V DC/125 V AC 2 A-Spedizione veloce

Description

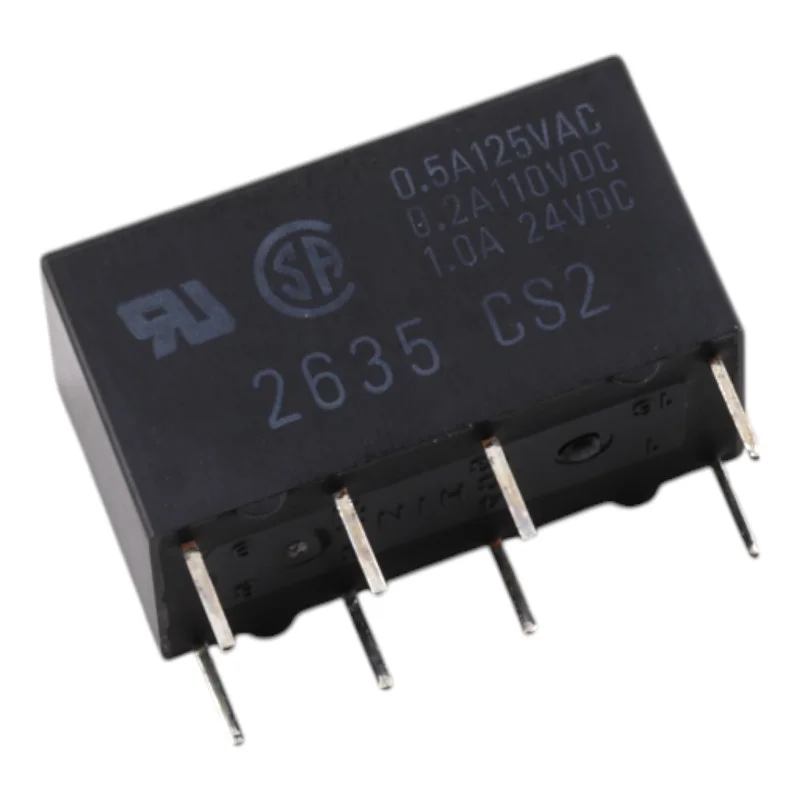

Omron G5V-2-H1 je miniaturni signalni rele za montažo na tiskano vezje s 5 V DC tuljavo v visoko občutljivi izvedbi. Zahvaljujoč kontaktom DPDT (2c) je primeren za preklapljanje dveh neodvisnih vezij v krmilnih, merilnih in komunikacijskih aplikacijah, kjer je potrebna nizka poraba energije tuljave.

Tehnične specifikacije

Model: G5V-2-H1

Vrsta releja: signalni rele za tiskano vezje

Razporeditev kontaktov: DPDT (2c)

Nazivna napetost tuljave: 5 V DC

Nazivni tok tuljave: 30 mA

Upor tuljave: 166,7

Poraba moči tuljave: približno 150 mW

Kontaktni material: zlitina Ag + Au

Vrsta stika: razcepljena prečka

Nazivna obremenitev (uporna obremenitev): 0,5 A pri 125 VAC; 1 A pri 24 VDC

Nazivni trajni kontaktni tok: 2 A

Maks. preklopna napetost: 125 VAC, 125 VDC

Maks. preklopni tok: 1 A

Čas preklopa: maks. 7 ms

Čas odpiranja: maks. 3 ms

Kontaktna upornost: največ 100 m

Izolacijska upornost: min. 1000 M (pri 500 VDC)

Dielektrična trdnost (tuljavakontakti): 1000 VAC, 50/60 Hz za 1 minuto

Dielektrična trdnost (kontakti enake polarnosti): 500 VAC, 50/60 Hz za 1 minuto

Dielektrična trdnost (kontakti različne polarnosti): 1000 VAC, 50/60 Hz za 1 minuto

Impulzna napetostna vzdržnost: 1500 V (10 x 160 µs)

Delovna temperatura okolice: od -25 °C do +70 °C (brez ledu in kondenzacije)

Vlažnost okolice med delovanjem: od 5 % do 85 %

Teža: približno 5 g

Funkcije in lastnosti

Visoko občutljiva različica za zmanjšano porabo energije tuljave ob ohranjanju funkcionalnih parametrov releja

DPDT kontakti omogočajo hkratno preklapljanje dveh tokokrogov

Kontakti iz zlitine Au za zanesljivo preklapljanje signalov pri nizkih ravneh

Določeni izolacijski in dielektrični parametri za uporabo v krmilnih vezjih

Idealno za

Krmilna in logična vezja v industrijski elektroniki

Merilna in preskusna oprema

Komunikacijski in signalni moduli

Preklapljanje nizkonapetostnih enosmernih tokokrogov in uporovnih izmeničnih bremen znotraj nazivnih vrednosti

Vsebina paketa

Rele Omron G5V-2-H1, 5 V DC (visoko občutljiv)

Zakaj izbrati ta izdelek?

Preverjen tip releja z določenimi parametri tuljave in kontakta

DPDT zasnova za univerzalno uporabo v signalnih in krmilnih aplikacijah

Visoko občutljiva različica z manjšo porabo energije tuljave

Kontaktni material Ag + Au-zlitina, primerna za preklapljanje signalov

Navodila za namestitev in uporabo

Upoštevajte nazivno napetost tuljave 5 V DC in pravilno polarnost v skladu z ožičenjem vaše plošče.

Za preklapljanje induktivnih bremen uporabite ustrezno zaščito pred prenapetostnimi udarci (npr. dioda za enosmerni tok, RC element/varistor za izmenični tok).

Upoštevajte nazivne vrednosti za uporovne obremenitve in preverite primernost za specifično preklopljeno obremenitev v realnih pogojih.

Varnostno obvestilo

Pri preklapljanju med 125 VAC/125 VDC in višjimi tokovi obstaja nevarnost električnega udara; namestitev naj izvede le usposobljena oseba.

Zagotovite zadostne izolacijske razdalje na tiskanem vezju in upoštevajte načela varne zasnove za delo z nevarnimi napetostmi.
