Description

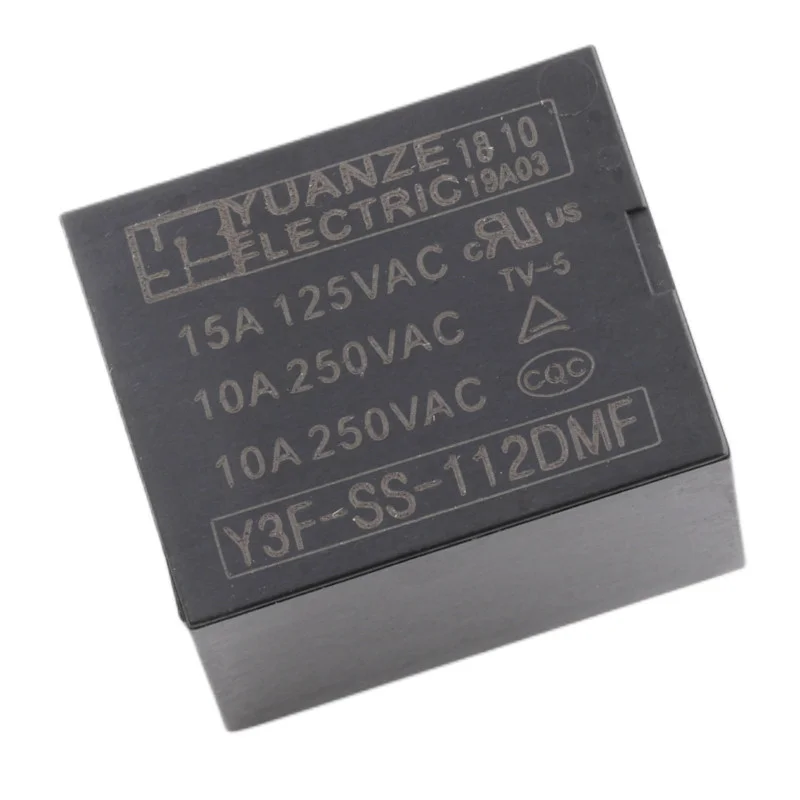

Sähkömekaaninen rele Y3F-SS-112DMF, jossa on 12 V DC -kela, on suunniteltu kytkemään jopa 10 A:n kuormia. Sopii yleisiin sovelluksiin ohjauspiireissä, sähkönjakelussa ja automaatiossa, joissa ohjausosan on oltava galvaanisesti eristetty kytkettävästä kuormasta.
Tekniset tiedot
Malli: Y3F-SS-112DMF
Reletyyppi: sähkömekaaninen, teho
Koskettimen tyyppi: 1× vaihtokosketin (SPDT / 1 C-muoto)
Käämin ohjausjännite: 12 V DC
Kytkentäjännite: 250 V AC
Suurin kytkentävirta: 10 A
Nastojen lukumäärä: 4
Mitat: 19,6 × 15,4 × 15,5 mm
Toiminnot ja ominaisuudet
Galvaaninen erotus kelan ja koskettimien välillä turvallisemman ohjauspiirin suunnittelun takaamiseksi
Koskettimet soveltuvat jopa 250 V AC:n AC-kuormien kytkemiseen jopa 10 A:n virroilla
Kompakti muotoilu piirilevyasennukseen
Vaihtokosketin mahdollistaa sekä NO- että NC-toiminnot johdotuksesta riippuen.
Pakkauksen sisältö
1 × rele Y3F-SS-112DMF
Turvallisuushuomautus
230250 V AC:n verkkojännitteen vaihtaminen voi aiheuttaa sähköiskun vaaran; kokoa ja kytke laitetta vain, kun virtalähde on irrotettu.
Pidä piirilevyllä riittävät eristysetäisyydet ja käytä kytkentävirralle mitoitettuja johtoja ja sulakkeita.
Induktiivisten kuormien (moottorit, käämit, muuntajat) kytkennässä on käytettävä sopivaa häiriönvaimennusta koskettimien valokaarien ja häiriöiden rajoittamiseksi.
