Description

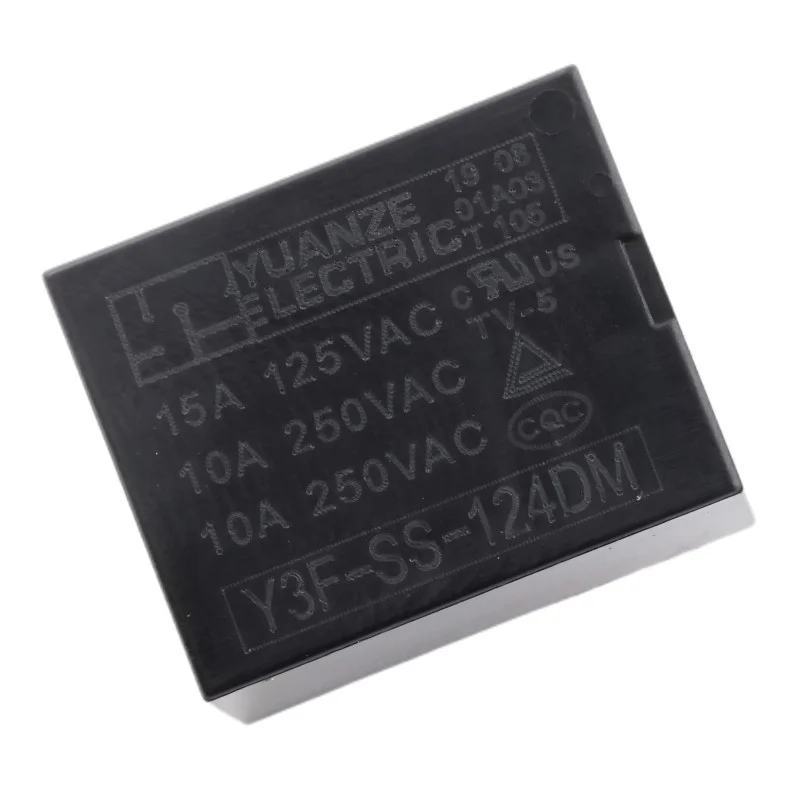

Y3F-SS-124DM on kompakti piirilevylle asennettava tehorele, joka on suunniteltu kuormien kytkemiseen teho- ja ohjauspiireissä. 24 V DC -kelan ja sulkeutuvan koskettimen ansiosta se soveltuu ohjausosan galvaaniseen erottamiseen kytkettävästä osasta sekä verkko- ja pienjännitekuormien kytkemiseen nimellisarvojen rajoissa.
Tekniset tiedot
Malli: Y3F-SS-124DM
Rakenne: Piirilevylle kiinnitettävä rele, 4-napainen
Koskettimen tyyppi: SPST-NO (1× normaalisti auki, NO)
Käämin ohjausjännite: 24 V DC
Kelan kulutus: 0,36 W
Käämin resistanssi: 1600
Kytkentäjännite: jopa 250 V AC
Suurin kytkentävirta: 10 A
Eristysresistanssi: 100 M (tyypillisesti 500 V DC:llä)
Käyttölämpötila: -40 °C – +85 °C
Mitat: 19,6 × 15,4 × 15,5 mm
Toiminnot ja ominaisuudet
Galvaaninen erotus kelan ja koskettimen välillä teho-osan turvalliseen ohjaukseen
Kompaktit mitat sopivat tiheään piirilevyasennukseen
Yksinkertainen kuorman kytkentä NO-koskettimella (sulkeutuu, kun kelaan kytketään jännite)
Soveltuu resistiivisten kuormien kytkemiseen nimellisparametrien puitteissa
Pakkauksen sisältö
1 × rele Y3F-SS-124DM
Turvallisuushuomautus
230250 V AC:n kytkennässä on sähköiskun vaara; suorita asennus ja kytkentä vain, kun virransyöttö on irrotettu.
Noudata piirilevyn eristysvälejä ja suunnittele johtavien reittien sopivat leveydet kytkentävirralle.
Induktiivisten kuormien (moottorit, kelat, muuntajat) kanssa on käytettävä sopivia suojaelementtejä (esim. RC-elementti, varistori, suojakytkin) ylijännitteen ja koskettimen palamisen rajoittamiseksi.
Älä ylitä koskettimien nimellisjännitettä ja -virtaa; korkeammissa lämpötiloissa ja induktiivisten kuormien yhteydessä on harkittava kuormituskapasiteetin pienentämistä.
