Description

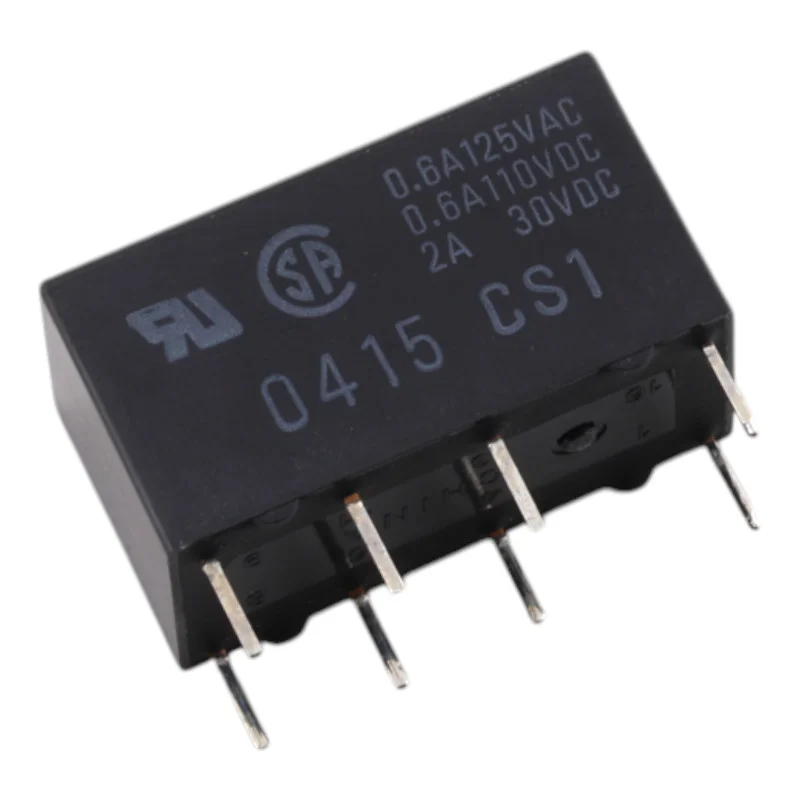

Omron G5V-2 minijaturni signalni relej u standardnoj izvedbi dizajniran je za prebacivanje niskih do srednjih opterećenja u upravljačkim i automatizacijskim krugovima. Zahvaljujući DPDT konfiguraciji (2× preklopni kontakt), prikladan je za prebacivanje dvije neovisne signalne grane ili za galvansko odvajanje upravljačkih i energetskih dijelova.
Tehničke specifikacije
Serija modela: G5V-2
Dizajn: standardni
Nazivni napon zavojnice: 12 V DC
Konfiguracija kontakta: DPDT (2c), 2× preklopni kontakt
Nazivno opterećenje kontakta (omsko opterećenje): 0,5 A pri 125 VAC; 2 A pri 30 VDC
Nazivna trajna struja kontakta: 2 A
Maksimalni napon preklapanja: 125 VAC, 125 VDC
Maksimalna struja preklapanja: 2 A
Nazivna struja zavojnice (12V, standardno): 41,7 mA
Otpor zavojnice (12 V, standardno): 288
Potrošnja snage zavojnice (standardno): 500 mW
Preklopni napon: maks. 75% nazivnog napona (pri 23 °C)
Probojni napon: min. 5% nazivnog napona (pri 23 °C)
Maksimalni napon zavojnice: 120% nazivnog napona (na 23°C)
Otpor kontakta (početna vrijednost, standard): maks. 50 m
Vrijeme preklapanja: maks. 7 ms
Vrijeme otvaranja: maks. 3 ms
Otpor izolacije: min. 1000 M (pri 500 VDC)
Dielektrična čvrstoća između zavojnice i kontakata: 1000 VAC, 50/60 Hz tijekom 1 min
Električna čvrstoća između kontakata: 1000 VAC, 50/60 Hz tijekom 1 min
Impulsni napon: 1500 V (10 x 160 µs)
Mehanički vijek trajanja: min. 15.000.000 operacija
Električni vijek trajanja (standardno): min. 100.000 operacija
Radna temperatura okoline (bez mraza i kondenzacije, standardno): -25 °C do +65 °C
Radna vlažnost okoline: 5% do 85%
Težina: 5 g
Funkcije i značajke
DPDT raspored kontakata za prebacivanje dva strujna kruga
Pogodno za prebacivanje otpornih opterećenja u AC i DC krugovima unutar specificiranih granica
Brzi odziv za upravljačke i signalne aplikacije
Galvanska izolacija između zavojnice i kontakata
Idealno za
Sustavi upravljanja i automatizacije
Preklopni signali i manja opterećenja u industrijskoj elektronici
Sučelje između logike (12 V DC) i sklopnog kruga
Uređaji za mjerenje i ispitivanje
Sadržaj paketa
Relej G5V-2, 12 V DC, standardna izvedba
Zašto odabrati ovaj proizvod?
Jasno definirani parametri preklapanja za AC i DC opterećenja
DPDT dizajn omogućuje univerzalnu upotrebu u preklopnim aplikacijama
Provjereni parametri električne izolacije i vrijednosti vijeka trajanja
Upute za instalaciju i uporabu
Prilikom projektiranja uzmite u obzir vrstu opterećenja (omsko/induktivno) i koristite odgovarajuće zaštitne elemente (npr. RC element, varistor, diodu za istosmjerne zavojnice u vanjskom krugu).
Pridržavajte se nazivnog napona zavojnice od 12 V DC i maksimalnih ograničenja napona zavojnice.
Za dugotrajan i pouzdan rad, provjerite uvjete preklapanja u stvarnoj primjeni (struja, napon, frekvencija preklapanja, temperatura).
Sigurnosna obavijest
Prilikom prebacivanja na 125 VAC ili 125 VDC mogu biti prisutni opasni naponi. Instalaciju i servisiranje provodite samo dok je napajanje isključeno i u skladu s važećim standardima.
Osigurajte dovoljne izolacijske udaljenosti na tiskanoj pločici i odgovarajuće oklope prema zahtjevima primjene.
