Description

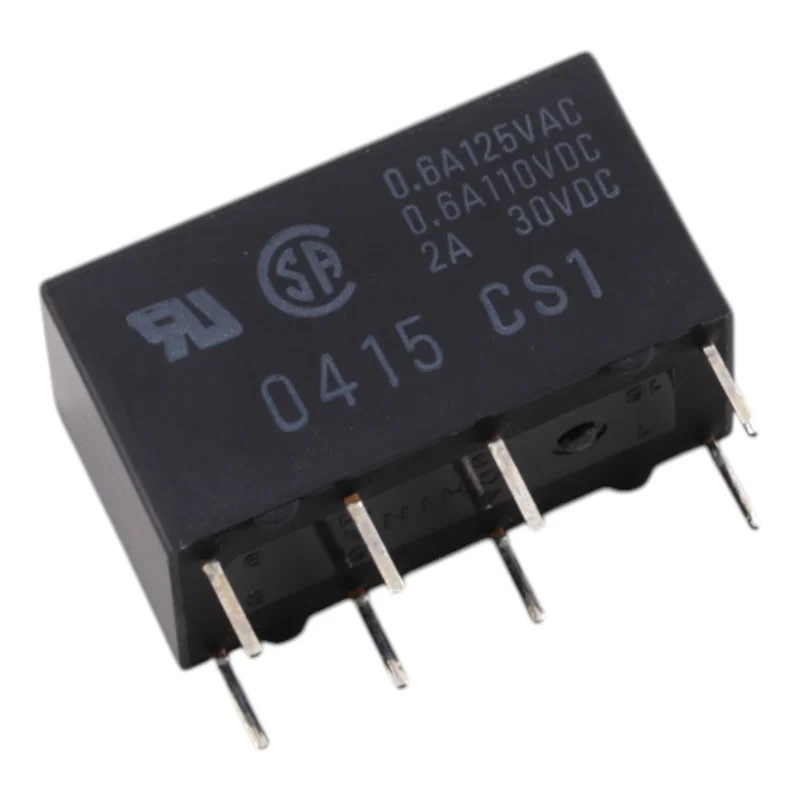

Releul de semnal miniatural Omron G5V-2, în design standard, este conceput pentru comutarea sarcinilor mici și medii în circuitele de control și automatizare. Datorită configurației DPDT (2× contact de comutare), este potrivit pentru comutarea a două ramuri de semnal independente sau pentru izolarea galvanică a componentelor de control și de alimentare.
Specificații tehnice
Serie de modele: G5V-2
Design: standard
Tensiune nominală bobină: 12 V CC
Configurație contact: DPDT (2c), 2× comutator
Sarcină nominală de contact (sarcină rezistivă): 0,5 A la 125 V c.a.; 2 A la 30 V c.c.
Curent nominal de contact continuu: 2 A
Tensiune maximă de comutare: 125 VAC, 125 VDC
Curent maxim de comutare: 2 A
Curent nominal al bobinei (12V, standard): 41,7mA
Rezistența bobinei (12 V, standard): 288
Consumul de energie al bobinei (standard): 500 mW
Tensiune de comutare: max. 75% din tensiunea nominală (la 23 °C)
Tensiune de străpungere: min. 5% din tensiunea nominală (la 23 °C)
Tensiunea maximă a bobinei: 120% din tensiunea nominală (la 23°C)
Rezistență de contact (valoare inițială, standard): max. 50 m
Timp de comutare: max. 7 ms
Timp de deschidere: max. 3 ms
Rezistență de izolație: min. 1000 M (la 500 VCC)
Rigiditate dielectrică între bobină și contacte: 1000 VAC, 50/60 Hz timp de 1 minut
Rigiditate dielectrică între contacte: 1000 VAC, 50/60 Hz timp de 1 minut
Tensiune de rezistență la impuls: 1500 V (10 x 160 µs)
Durată de viață mecanică: min. 15.000.000 de operațiuni
Durată de viață electrică (standard): min. 100.000 de operațiuni
Temperatura ambientală de funcționare (fără îngheț și condens, standard): -25 °C până la +65 °C
Umiditate ambientală în timpul funcționării: 5% până la 85%
Greutate: 5g
Funcții și caracteristici
Aranjament de contacte DPDT pentru comutarea a două circuite
Potrivit pentru comutarea sarcinilor rezistive atât în circuite de curent alternativ, cât și de curent continuu, în limitele specificate
Răspuns rapid pentru aplicații de control și semnalizare
Izolare galvanică între bobină și contacte
Ideal pentru
Sisteme de control și automatizare
Semnale de comutare și sarcini mai mici în electronica industrială
Interfață între logică (12 V CC) și circuitul de comutare
Dispozitive de măsurare și testare
Conținutul pachetului
Releu G5V-2, 12 V CC, versiune standard
De ce să alegeți acest produs?
Parametri de comutare clar definiți atât pentru sarcini AC, cât și pentru sarcini DC
Designul DPDT permite utilizarea universală în aplicații de comutare
Parametrii de izolație electrică și valorile duratei de viață verificate
Instrucțiuni de instalare și utilizare
La proiectare, luați în considerare tipul de sarcină (rezistivă/inductivă) și utilizați elemente de protecție adecvate (de exemplu, element RC, varistor, diodă pentru bobinele de curent continuu din circuitul extern).
Respectați tensiunea nominală a bobinei de 12 V CC și limitele maxime ale tensiunii bobinei.
Pentru o funcționare fiabilă pe termen lung, verificați condițiile de comutare într-o aplicație reală (curent, tensiune, frecvență de comutare, temperatură).
Notificare de siguranță
Pot fi prezente tensiuni periculoase la comutarea a 125 V c.a. sau 125 V c.c. Efectuați instalarea și service-ul numai cu alimentarea deconectată și în conformitate cu standardele aplicabile.
Asigurați distanțe de izolație suficiente pe PCB și o ecranare adecvată conform cerințelor aplicației.
