Description

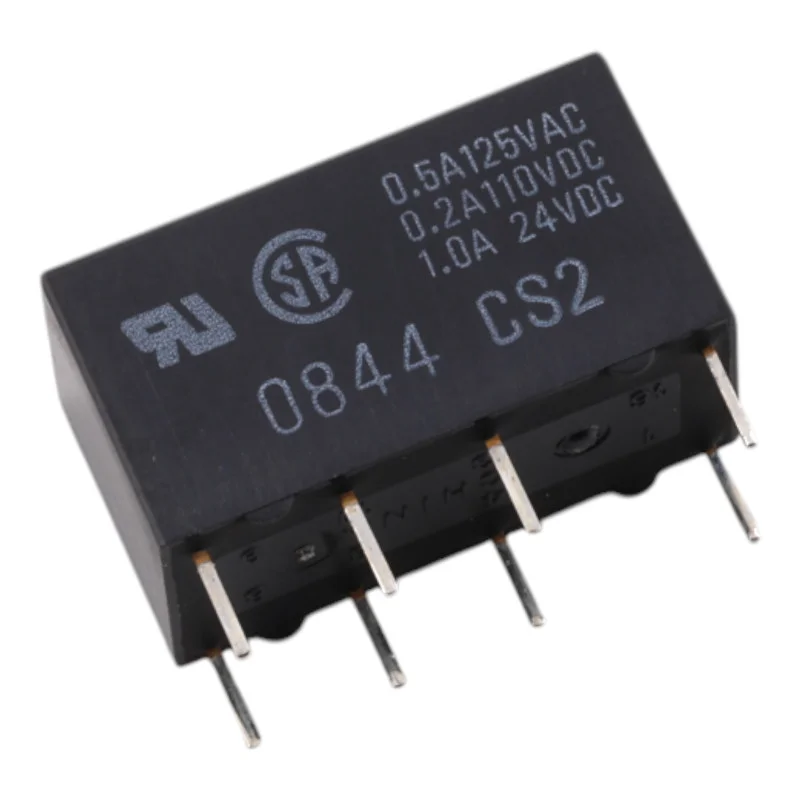

Omron G5V-2-H1 este un releu de semnal miniatural în versiunea de înaltă sensibilitate, conceput pentru comutarea de puteri mici până la medii în circuitele de control și măsurare. Datorită bobinei de 12 V CC și contactelor DPDT (2c), este potrivit pentru aplicații în care este necesară o izolare galvanică fiabilă și comutarea a două circuite independente.
Specificații tehnice
Model: G5V-2-H1
Tip contact: DPDT (2c)
Tensiune nominală bobină: 12 V CC
Curent nominal al bobinei: 12,5 mA
Rezistența bobinei: 960
Consumul bobinei: aproximativ 150 mW
Sarcină nominală de contact (rezistivă): 0,5 A la 125 V CA; 1 A la 24 V CC
Tensiune maximă de comutare: 125 V CA, 125 V CC
Curent maxim de comutare: 1 A
Material de contact: aliaj Ag + Au
Rezistență de contact (sensibilitate ridicată): max. 100 m.
Timp de comutare: max. 7 ms.
Timp de deschidere: max. 3 ms.
Rezistență de izolație: 1000 M min. (la 500 V CC)
Rigiditate dielectrică între bobină și contacte: 1000 V AC, 50/60 Hz timp de 1 minut
Rigiditate dielectrică între contacte de aceeași polaritate (Sensibilitate ridicată): 500 V AC, 50/60 Hz timp de 1 minut
Rigiditate dielectrică între contacte de polaritate diferită: 1000 V AC, 50/60 Hz timp de 1 minut
Tensiune de rezistență la impuls: 1500 V (10 x 160 µs)
Temperatura ambientală de funcționare: -25 °C până la +70 °C (fără gheață și condens)
Greutate: aproximativ 5 g
Funcții și caracteristici
Versiune cu sensibilitate ridicată pentru aplicații cu putere limitată de excitație a bobinei
Contacte duble de comutare (2c) pentru comutarea simultană sau comutarea a două circuite
Aranjament transversal bifurcat pentru contact stabil la semnale scăzute
Contacte cu aliaj Ag + Au pentru semnale de comutare și curenți mici
Izolare galvanică între bobină și contacte
Ideal pentru
Module de control și automatizare
Tehnologia de măsurare și căile de semnal
Ieșiri de comutare în circuite de curent continuu de joasă tensiune
Comutarea sarcinilor rezistive în limitele specificate
Conținutul pachetului
1 buc. releu Omron G5V-2-H1, bobină 12 V CC
De ce să alegeți acest produs?
Design dovedit al releului de semnal cu contacte DPDT (2c)
Parametri adecvați pentru aplicații de control precise și cu consum redus de energie
Limite de comutare definite atât pentru sarcini AC, cât și DC, inclusiv o tensiune maximă de comutare de 125 V
Instrucțiuni de instalare și utilizare
La proiectare, luați în considerare tipul de sarcină (rezistivă/inductivă) și utilizați elemente de protecție adecvate (de exemplu, element RC, diodă, varistor) pentru a limita supratensiunea.
Respectați tensiunea nominală a bobinei de 12 V CC și asigurați o alimentare stabilă, inclusiv polaritatea corectă, dacă este cazul pentru cablajul dumneavoastră.
Pentru fiabilitate pe termen lung, nu depășiți tensiunea și curentul maxim de comutare și verificați creșterea temperaturii în condiții reale.
Notificare de siguranță
Releul poate comuta tensiuni de până la 125 V AC/DC; lucrul cu tensiuni periculoase necesită competență profesională și respectarea standardelor aplicabile.
Înainte de manipulare, deconectați dispozitivul de la sursa de alimentare și verificați dacă nu există tensiune.
Asigurați distanțe de izolație și ecranare suficiente în funcție de aplicația specifică
