Rezistor 0,25W, 1, drtov-Spedizione veloce

Description

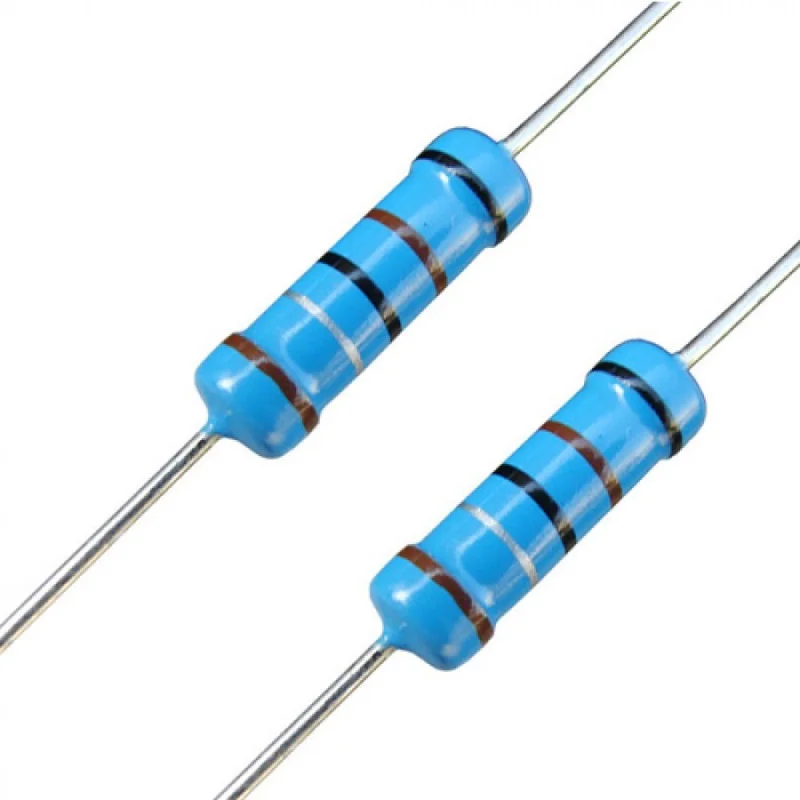

Metalizovaný rezistor je pasívna elektronická súčiastka určená na obmedzenie prúdu, delenie napätia a nastavenie pracovných podmienok v elektronických obvodoch. Tento produkt je v axiálnom prevedení pre priechodnú montáž a je vhodný na bežné použitie v analógových i digitálnych aplikáciách, pri opravách, prototypovaní i osadzovaní dosiek plošných spojov.

Technické špecifikácie

Typ súčiastky: metalizovaný rezistor

Menovitý výkon: 0,25 W

Tolerancia: 1 %

Teplotný koeficient: ±50 ppm/°C

Prevedenie: axiálne

Dĺžka tela l: 6,5 mm

Priemer tela d: 2,5 mm

Dĺžka vývodov a: 28 mm

Priemer vývodov da: 0,6 mm

Maximálne napätie: 250 V

Funkcie a vlastnosti

Určené pre pevne stanovenú hodnotu elektrického odporu v obvode.

Metalizované prevedenie podporuje presnejšiu toleranciu odporu.

Axiálna konštrukcia je vhodná na priechodnú montáž do dosiek plošných spojov aj na bodové zapojenie.

Vhodné na osadenie do nízkovýkonových elektronických zariadení a zostáv.

Ideálne pre

Opravy a servis elektroniky

Stavbu a prototypovanie elektronických obvodov

Osadzovanie dosiek plošných spojov

Meracie, riadiace a signálové obvody

Obsah balenia

1 ks metalizovaného rezistora v axiálnom prevedení

Prečo zvoliť tento produkt

K dispozícii sú jasne uvedené základné elektrické a mechanické parametre.

Tolerancia 1% je vhodná pre aplikácie, kde je požadovaná presnejšia hodnota odporu.

Axiálne prevedenie uľahčuje montáž v bežných priechodných spojoch.

Rozmery a priemer vývodov sú vhodné pre štandardnú elektronickú montáž.

Pokyny na inštaláciu a prevádzku

Pri montáži neprekračujte menovitý výkon a maximálne pracovné napätie súčiastky.

Rezistor osadzujte tak, aby nedochádzalo k mechanickému namáhaniu tela ani vývodov.

Pri spájkovaní obmedzte dobu tepelného namáhania na nevyhnutné minimum.

Pre správnu funkciu zvoľte zodpovedajúcu hodnotu odporu podľa návrhu obvodu.

Bezpečnostné upozornenie

Súčiastka sa pri preťažení môže nadmerne zahrievať a poškodiť okolité prvky.

Pri nesprávnom zapojení alebo prekročení medzných hodnôt hrozí porucha súčiastky alebo skrat v zariadení.

Pri použití v obvodoch s vyšším napätím dodržujte pravidlá bezpečnej práce na elektrických zariadeniach.

Montáž a použitie v sieťových alebo inak nebezpečných obvodoch vyžaduje zodpovedajúce odborné znalosti.
