Description

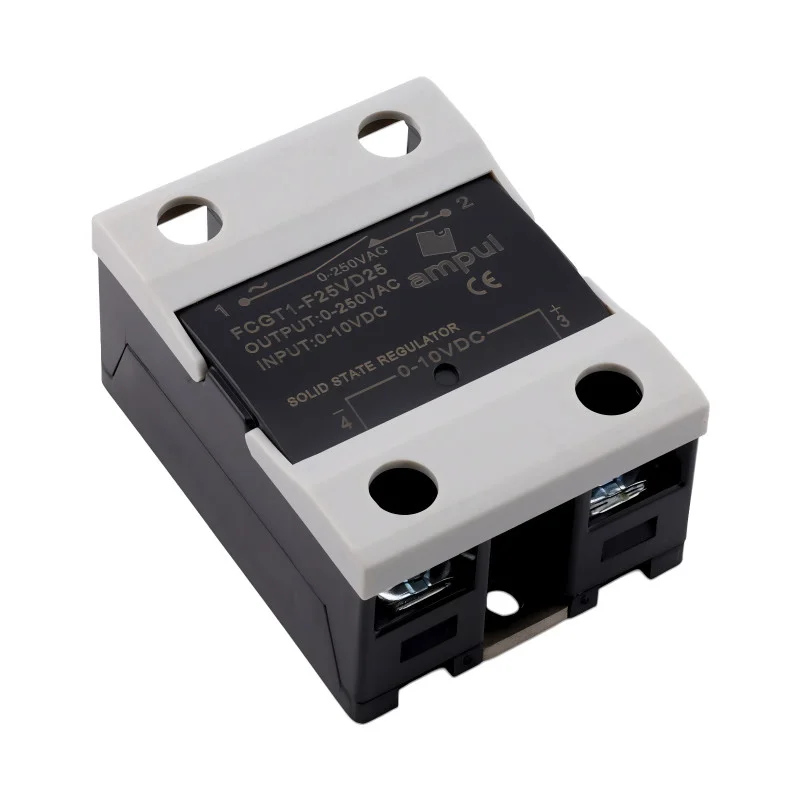

Le régulateur de puissance statique est conçu pour contrôler la puissance d’une charge alternative à l’aide d’un signal de commande analogique continu de 0 à 10 VDC. Il sert à la régulation proportionnelle de la sortie dans les réseaux et équipements électriques nécessitant une commutation statique ou un contrôle continu du circuit de puissance.
Spécifications techniques
Type d’appareil : régulateur de puissance statique
Entrée de commande : 010 VDC
Sortie pour la version VD25 : 0250 VAC
Courant nominal selon la variante choisie : 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Rigidité diélectrique : 2500 Vrms
Résistance d’isolement : 1000 M
Plage de température de fonctionnement : -30 à +75 °C
Plage de température de stockage : -30 à +110 °C
Matériau du boîtier : ABS
Matériau de la base : aluminium
Humidité selon IEC60068-2-78 : 93 %, sans condensation
Durée de vie à une température ambiante de 40 °C : 4 704 120 heures
Durée de vie à une température ambiante de 60 °C : 2 549 160 heures
Courant de charge avec dissipateur thermique : 5 à 84 A selon le modèle de 10 à 120 A
Courant de charge sans dissipateur thermique : 4 à 9 A MAX.
Courant d’appel : 50 à 1000 A selon le modèle de 10 à 120 A
Connexion par bornes du circuit de puissance et de l’entrée de commande
Marquage des bornes sur le corps du régulateur : 1, 2, 3, 4
Fonctions et caractéristiques
Contrôle statique de la sortie de puissance sans contacts mécaniques.
Régulation proportionnelle de la sortie alternative par signal d’entrée analogique.
Isolation galvanique entre la commande et la puissance, exprimée par une rigidité diélectrique de 2500 Vrms.
La base en aluminium permet de dissiper la chaleur de la partie puissance du régulateur.
Conception avec trous de montage pour une fixation solide sur un support ou un dissipateur thermique.
Les bornes permettent le raccordement des fils du circuit de puissance et du signal de commande.
La plage de température de fonctionnement permet une utilisation dans des équipements électriques opérant dans des environnements industriels standards.
Idéal pour
La régulation de puissance des charges alternatives dans les équipements électriques.
Les applications nécessitant une commande analogique par signal 010 VDC.
Les systèmes de chauffage et les charges résistives nécessitant une régulation de puissance.
Les armoires électriques industrielles, les unités de régulation et les systèmes d’automatisation.
Le remplacement de la commutation mécanique là où un contrôle statique sans contacts mobiles est requis.
Contenu de l’emballage
1× régulateur de puissance statique dans la variante de courant choisie
Pourquoi choisir ce produit
Permet le contrôle direct de la sortie de puissance alternative par un signal analogique 010 VDC.
Propose des variantes de courant de 10 A à 120 A pour répondre à diverses exigences de puissance de l’application.
La conception à semi-conducteur limite l’usure de la partie de commutation causée par les contacts mécaniques.
Les paramètres techniques incluent la rigidité diélectrique, la résistance d’isolement, la plage de température et la résistance à l’humidité sans condensation indiquées.
La structure avec base en aluminium favorise la dissipation thermique lors du montage sur un dissipateur approprié.
Instructions d’installation et d’utilisation
Le montage et le câblage doivent être effectués par une personne possédant les qualifications électriques appropriées.
Avant le raccordement, vérifiez la compatibilité de la variante de courant du régulateur avec le courant et la nature de la charge connectée.
Lors d’un fonctionnement avec un courant de charge élevé, assurez une dissipation thermique adéquate via la base en aluminium et un dissipateur thermique approprié.
Installez le régulateur sur une surface ininflammable et mécaniquement stable.
Respectez le raccordement correct des bornes de puissance et de commande selon le marquage sur le corps du régulateur.
Ne connectez pas le circuit de commande 010 VDC aux bornes de puissance.
Avertissements de sécurité
L’appareil fonctionne avec une tension alternative allant jusqu’à 250 VAC, ce qui présente un risque de choc électrique.
Débranchez toujours l’alimentation des circuits de puissance et de commande avant le montage, l’entretien ou la modification du câblage.
Un câblage incorrect entraîne un risque de court-circuit, de surchauffe, d’endommagement du régulateur ou de la charge connectée.
Un refroidissement insuffisant peut entraîner une surchauffe de la partie puissance du régulateur.
Ne dépassez pas le courant nominal de la variante choisie.
N’utilisez pas le régulateur dans un environnement avec condensation.
Le produit n’est pas conçu pour être installé sous tension.
