Description
A szilárdtest teljesítményszabályozó váltakozó áramú terhelések teljesítményének szabályozására szolgál 010 VDC egyenáramú analóg vezérlőjel segítségével. A kimenet arányos szabályozására szolgál olyan elektromos hálózatokban és berendezésekben, ahol érintésmentes kapcsolásra vagy a teljesítményáramkör fokozatmentes szabályozására van szükség.
Műszaki specifikációk

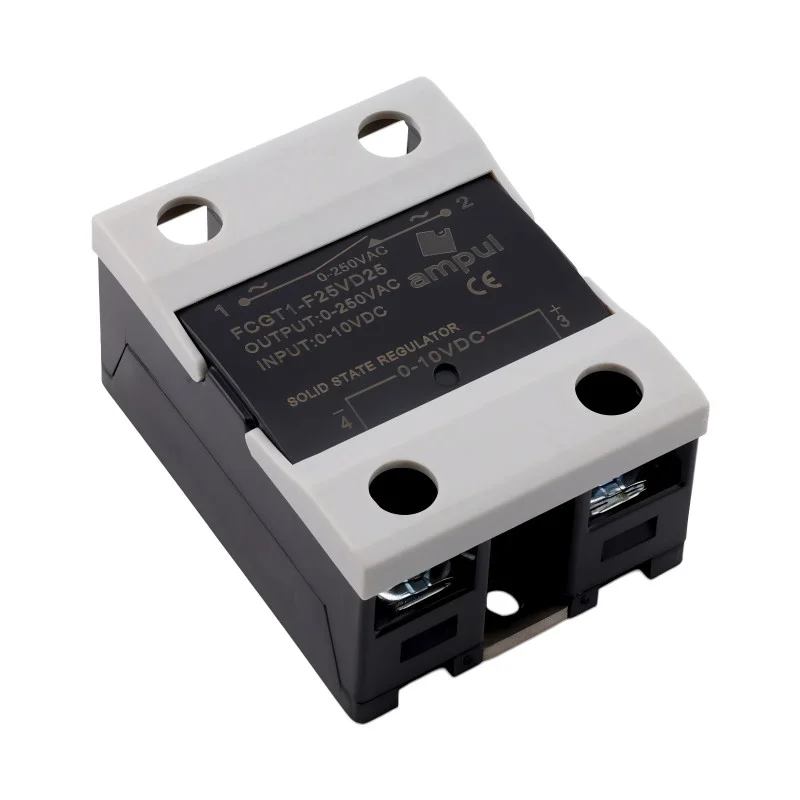

Készülék típusa: szilárdtest teljesítményszabályozó
Vezérlő bemenet: 010 VDC
Kimenet a VD25 kivitel esetén: 0250 VAC
Névleges áramerősség a kiválasztott változat szerint: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektromos szilárdság: 2500 Vrms
Szigetelési ellenállás: 1000 M
Környezeti üzemi hőmérséklet-tartomány: -30 … +75 °C
Környezeti tárolási hőmérséklet-tartomány: -30 … +110 °C
Burkolat anyaga: ABS
Alaplap anyaga: alumínium
Páratartalom az IEC60068-2-78 szerint: 93 %, nem lecsapódó
Élettartam 40 °C környezeti hőmérsékleten: 4 704 120 óra
Élettartam 60 °C környezeti hőmérsékleten: 2 549 160 óra
Terhelőáram hűtőbordával: 5 … 84 A (a 10 … 120 A-es modellek szerint)
Terhelőáram hűtőborda nélkül: MAX. 4 … 9 A
Bekapcsolási áram: 50 … 1000 A (a 10 … 120 A-es modellek szerint)
A teljesítményáramkör és a vezérlő bemenet sorkapcsos csatlakoztatása
Sorkapcsok jelölése a szabályozó testén: 1, 2, 3, 4
Funkciók és jellemzők
Érintésmentes szilárdtest teljesítménykimenet-vezérlés mechanikus érintkezők nélkül.
A váltakozó áramú kimenet arányos szabályozása analóg bemeneti jel segítségével.
Galvanikus leválasztás a vezérlő- és a teljesítményrész között, 2500 Vrms dielektromos szilárdsággal.
Az alumínium alaplap a szabályozó teljesítményrészének hőelvezetésére szolgál.
Kialakítás rögzítőfuratokkal az alaphoz vagy hűtőbordához történő stabil rögzítéshez.
A sorkapcsok lehetővé teszik a vezetékek csatlakoztatását mind a teljesítményáramkörhöz, mind a vezérlőjelhez.
Az üzemi hőmérséklet-tartomány lehetővé teszi a normál ipari környezetben működő elektromos berendezésekben való használatot.
Ideális az alábbiakhoz
Váltakozó áramú terhelések teljesítményszabályozása elektromos berendezésekben.
Analóg vezérlésű alkalmazások 010 VDC jel segítségével.
Fűtési rendszerek és teljesítményszabályozást igénylő ohmos terhelések.
Ipari elosztószekrények, szabályozóegységek és automatizálási rendszerek.
Mechanikus kapcsolás kiváltása ott, ahol mozgó érintkezők nélküli szilárdtest vezérlésre van szükség.
A csomag tartalma
1× szilárdtest teljesítményszabályozó a kiválasztott áramváltozatban
Miért válassza ezt a terméket?
Lehetővé teszi a váltakozó áramú teljesítménykimenet közvetlen vezérlését 010 VDC analóg jellel.
10 A és 120 A közötti áramváltozatokat kínál az alkalmazás különböző teljesítményigényeihez.
A szilárdtest kialakítás csökkenti a kapcsolórész mechanikus érintkezés okozta kopását.
A műszaki paraméterek magukban foglalják a megadott szigetelési szilárdságot, szigetelési ellenállást, hőmérséklet-tartományt és a nem lecsapódó páraállóságot.
Az alumínium alaplapos kialakítás elősegíti a hőelvezetést, ha megfelelő hűtőbordára szerelik.
Telepítési és üzemeltetési utasítások
A telepítést és a bekötést megfelelő elektrotechnikai képzettséggel rendelkező személynek kell elvégeznie.
Bekötés előtt ellenőrizze, hogy a szabályozó áramváltozata megfelel-e a csatlakoztatott terhelés áramának és jellegének.
Nagyobb terhelőárammal történő üzemeltetés esetén biztosítson megfelelő hőelvezetést az alumínium alaplapon és egy megfelelő hűtőbordán keresztül.
A szabályozót nem éghető és mechanikailag stabil felületre telepítse.
Ügyeljen a teljesítmény- és vezérlő sorkapcsok helyes csatlakoztatására a szabályozó testén lévő jelöléseknek megfelelően.
Ne csatlakoztassa a 010 VDC vezérlőáramkört a teljesítmény sorkapcsokhoz.
Biztonsági figyelmeztetések
A készülék akár 250 VAC váltakozó feszültséggel működik, ami áramütés veszélyét hordozza magában.
Telepítés, karbantartás vagy a bekötés módosítása előtt mindig válassza le a teljesítmény- és a vezérlőáramkör tápellátását.
A helytelen bekötés rövidzárlat, túlmelegedés, a szabályozó vagy a csatlakoztatott terhelés károsodásának veszélyéhez vezet.
Nem megfelelő hűtés esetén fennáll a szabályozó teljesítményrészének túlmelegedésének veszélye.
Ne lépje túl a kiválasztott változat névleges áramát.
Ne használja a szabályozót lecsapódó páratartalmú környezetben.
A termék nem alkalmas feszültség alatti telepítésre.
