Description

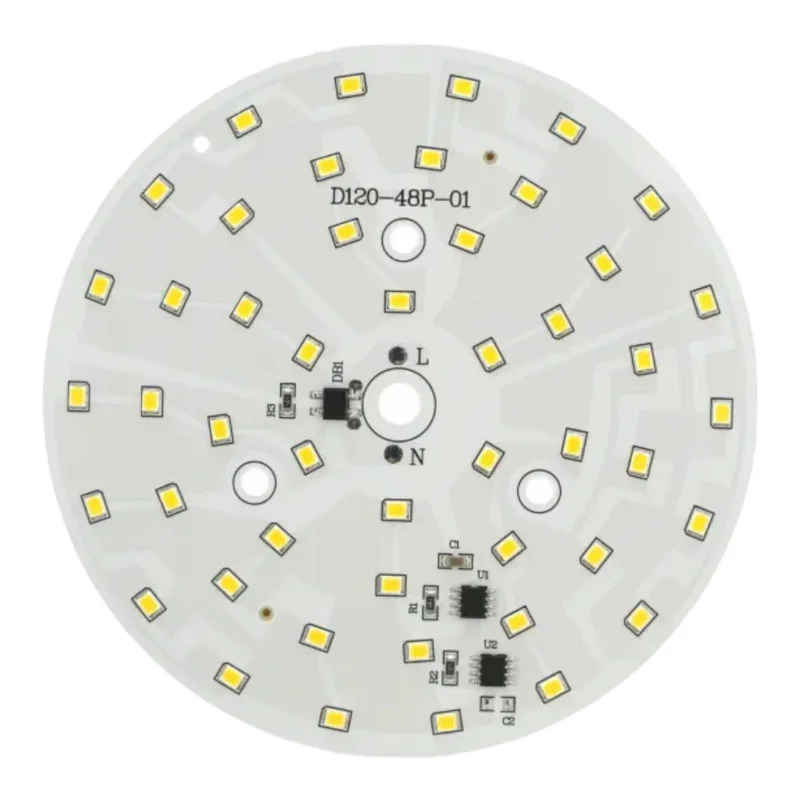

Das runde LED-Modul dient als Lichtquelle für Leuchten und die Nachrüstung von Beleuchtungskörpern, wo eine kompakte, runde Leiterplatte und eine direkte Wechselstromversorgung erforderlich sind. Das Modul ist in den Lichtfarben Warmweiß (30003500 K) und Kaltweiß (60006500 K) erhältlich.
Technische Spezifikationen
Code: AM6592
LED-Typ: SMD 2835
Anzahl der LEDs: 48
Nennleistung: 18 W
Stromversorgung: 170275 V Wechselstrom
Außendurchmesser: 120 mm
Strahlwinkel: 120130°
Lichtstrom: 14401620 lm
Lichtfarbe (Kombination): Warmweiß (30003500K) oder Kaltweiß (60006500K)
Funktionen und Merkmale
Stromversorgung direkt über das Wechselstromnetz in einem breiten Bereich von 170275 V AC
Rundes Design zur Integration in Decken- und Wandleuchten
Breiter Abstrahlwinkel für gleichmäßige Ausleuchtung
SMD 2835-Baugruppe für kompaktes Moduldesign
Wichtig: Das Modul enthält keine Drähte oder eine Klemmenleiste; die Drähte müssen direkt an die Leiterplatte des LED-Moduls gelötet werden.
Ideal für
Reparatur und Überholung von Leuchten mit kreisförmigem LED-Modul
Decken- und Wandleuchten für Innenräume
Technische und speziell angefertigte Leuchten, die eine Wechselstromversorgung benötigen
Kundenspezifische Beleuchtungskörper und Prototypen
Packungsinhalt
1x LED-Modul (Leiterplatte) Ø120 mm
Ohne Kabel und ohne Klemmenblock
Warum sollten Sie sich für dieses Produkt entscheiden?
Definierte Parameter für Leistung, Leistungsbereich und Lichtstrom
Möglichkeit zur Auswahl der Lichtfarbe je nach Anwendung
Kompaktes, rundes Format, geeignet für gängige Leuchtendesigns
Breiter Abstrahlwinkel für Flächenbeleuchtung
Installations- und Bedienungsanleitung
Einbau in eine Leuchte oder Baugruppe, die eine mechanische Befestigung des Moduls und Schutz vor Berührung spannungsführender Teile gewährleistet.
Löten Sie die Drähte direkt an die Lötpads des Moduls; verwenden Sie Drähte mit geeigneter Temperaturbeständigkeit und geeignetem Querschnitt entsprechend der Stromlast.
Beim Löten sollte die Aufheizzeit der Lötpads minimiert und eine Überhitzung der LEDs und der Leiterplatte vermieden werden.
Sorgen Sie für eine Wärmeableitung entsprechend der Leuchtenkonstruktion; ein Betrieb ohne ausreichende Kühlung kann die Lebensdauer verkürzen und zu Ausfällen führen.
Vor der Inbetriebnahme die Qualität der Lötstellen, der mechanischen Befestigung und der elektrischen Isolierung prüfen.
Sicherheitshinweis
Das Modul ist für den Netzbetrieb ausgelegt und arbeitet mit einer gefährlichen Wechselspannung von 170275 V. Unsachgemäße Handhabung kann zu Stromschlag, Verbrennungen oder Brand führen.
Installation und Wartung dürfen nur von einer qualifizierten Person durchgeführt werden, die über Kenntnisse im Umgang mit elektrischen Geräten verfügt und die geltenden Normen und Vorschriften einhält.
Vor jeder Manipulation muss das Gerät vom Stromnetz getrennt und auf Spannungsfreiheit geprüft werden. Es genügt nicht, den Netzschalter einfach auszuschalten; die Trennung vom Stromnetz muss sichergestellt sein.
Das Modul enthält keine Drähte oder Klemmenblöcke; die Verbindung erfolgt durch Löten. Unzureichend ausgeführte Lötverbindungen, lose Drähte oder mangelhafte Isolierung können zu Überhitzung, Kurzschluss und in der Folge zu Schäden oder Bränden führen.
Nach dem Anschluss müssen alle spannungsführenden Teile und Lötverbindungen zuverlässig abgedeckt und berührungssicher gesichert werden. Das Modul darf nicht frei zugänglich betrieben werden.
Halten Sie ausreichende Isolationsabstände ein und verwenden Sie geeignete Isoliermaterialien, die den während des Betriebs entstehenden Temperaturen standhalten.
Das Modul darf nicht in Umgebungen mit hoher Luftfeuchtigkeit oder Kondensationsgefahr betrieben werden, es sei denn, es ist Teil einer entsprechend abgedeckten Leuchte.
Sorgen Sie für ausreichende Kühlung. Überhitzung kann zu einer Verschlechterung der LED-Leistung, Parameteränderungen, Ausfällen und einem erhöhten Risiko von Schäden an umliegenden Materialien führen.
Das Modul darf nicht verwendet werden, wenn Beschädigungen an der Leiterplatte, den LEDs oder den Lötpads vorliegen oder Anzeichen von Überhitzung erkennbar sind.
