Description

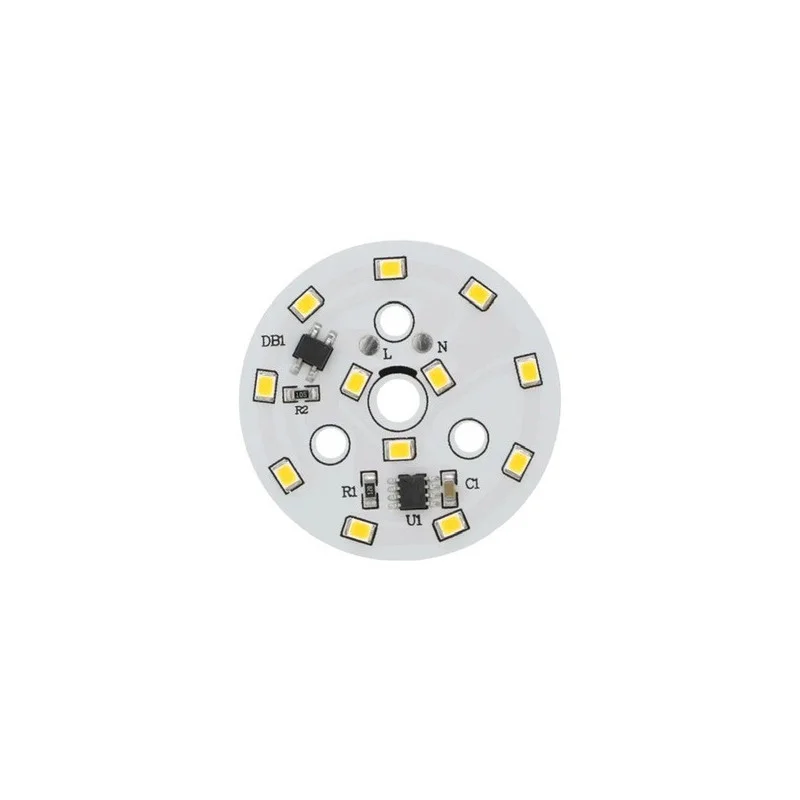

Rundes LED-Modul für die direkte Stromversorgung mit 220240 V Wechselstrom. Es ist für die Reparatur und Produktion von Leuchten vorgesehen, bei denen eine kompakte Leuchteinheit mit Leiterplatte und großem Abstrahlwinkel benötigt wird. Das Modul ist in den Farbtemperaturen Warmweiß und Kaltweiß erhältlich.
Technische Spezifikationen
Leistungsaufnahme: 7 W
Stromversorgung: 220240 V Wechselstrom
LED-Typ: SMD 2835
Anzahl der LEDs: 12
Modul-Außendurchmesser: 50 mm
Strahlwinkel: 120130°
Lichtstrom: 530600 lm
Lebensdauer: 10.000 Stunden
Lichtfarboptionen: Warmweiß (30003500 K), Kaltweiß (60006500 K)
Funktionen und Merkmale
Kompaktes, rundes Design, geeignet für die Integration in Leuchten mit begrenztem Platzangebot
Direkte Stromversorgung über 220240 V Wechselstromnetz ohne externe Gleichstromquelle
Breiter Abstrahlwinkel, geeignet für Flächenbeleuchtung
SMD 2835 LED-Baugruppe für allgemeine Beleuchtungsanwendungen
Ideal für
Reparaturen und Überholung von LED-Netzwerkleuchten
Herstellung einfacher Leuchten mit direkter Stromversorgung aus dem Stromnetz
Decken- und Wandleuchten mit kreisförmigem Lichtmodul
Technische und funktionale Beleuchtung im Innenbereich
Packungsinhalt
1 × LED-Modul rund Ø50 mm
Drähte und Klemmenblöcke sind nicht im Lieferumfang enthalten.
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Parameter für die Konstruktion und den Austausch von Lichtmodulen
Möglichkeit zur Auswahl der Farbtemperatur je nach Anwendungsanforderungen
Standard-LED-Typ (SMD 2835) und kompakte Größe Ø50 mm
Geeignete Lösung für den Serviceeinsatz und die Einzelfertigung von Leuchten
Installations- und Bedienungsanleitung
Das Modul enthält keine Drähte oder eine Klemmenleiste; die Anschlussdrähte müssen direkt an die Leiterplatte des LED-Moduls gelötet werden.
Vor dem Löten die Polarität/Kennzeichnung der Anschlusspunkte auf der Platine überprüfen und Drähte mit geeigneter Isolierung für die Netzspannung verwenden.
Installieren Sie das Modul auf einem geeigneten Untergrund, der die Wärmeableitung berücksichtigt; achten Sie bei der Konstruktion der Leuchte auf ausreichende Wärmedämmung und Belüftung entsprechend der Struktur.
Überprüfen Sie nach der Installation die mechanische Befestigung, die elektrische Isolierung und die Zugentlastung der Zuleitungen.
Betreiben Sie die Leuchte nur in einem geschlossenen Gehäuse oder in einer Konstruktion, die einen versehentlichen Kontakt mit stromführenden Teilen verhindert.
Sicherheitshinweis
Das Modul ist für eine Wechselstromversorgung von 220240 V ausgelegt; dies ist eine gefährliche Netzspannung, die die Gefahr von Stromschlägen, Verbrennungen oder Bränden birgt.
Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und nach Überprüfung der Spannungsfreiheit der Leitungen durchgeführt werden.
Wir empfehlen, die Installation und den Anschluss einer Person mit entsprechenden elektrotechnischen Qualifikationen und Kenntnissen im Umgang mit Netzspannung anzuvertrauen.
Das Modul darf nicht ohne Berührungsschutz außerhalb der Leuchte betrieben werden; es können sich stromführende Teile auf der Platine befinden.
Verwenden Sie beim Löten geeignete Werkzeuge und Verfahren; unsachgemäßes Löten kann zu Überhitzung der Verbindungen, Kurzschlüssen oder losen Drähten führen.
Sorgen Sie für ausreichende Isolationsabstände, mechanische Entlastung der Leitungen und Schutz vor Vibrationen; ein loses Kabel kann einen Kurzschluss oder Verletzungen verursachen.
Installieren Sie das Modul nicht in einer Umgebung mit Wasser oder hoher Luftfeuchtigkeit, es sei denn, die gesamte Leuchtenkonstruktion ist für die gegebenen Bedingungen ausgelegt.
Das Modul darf nicht mit Wärmedämmmaterialien abgedeckt oder die Wärmeableitung eingeschränkt werden; übermäßige Temperaturen verkürzen die Lebensdauer und erhöhen das Ausfallrisiko.
Wenn die Platine, die LED oder die Versorgungsanschlüsse beschädigt sind, darf das Modul nicht weiter verwendet werden und muss außer Betrieb genommen werden.
