Description

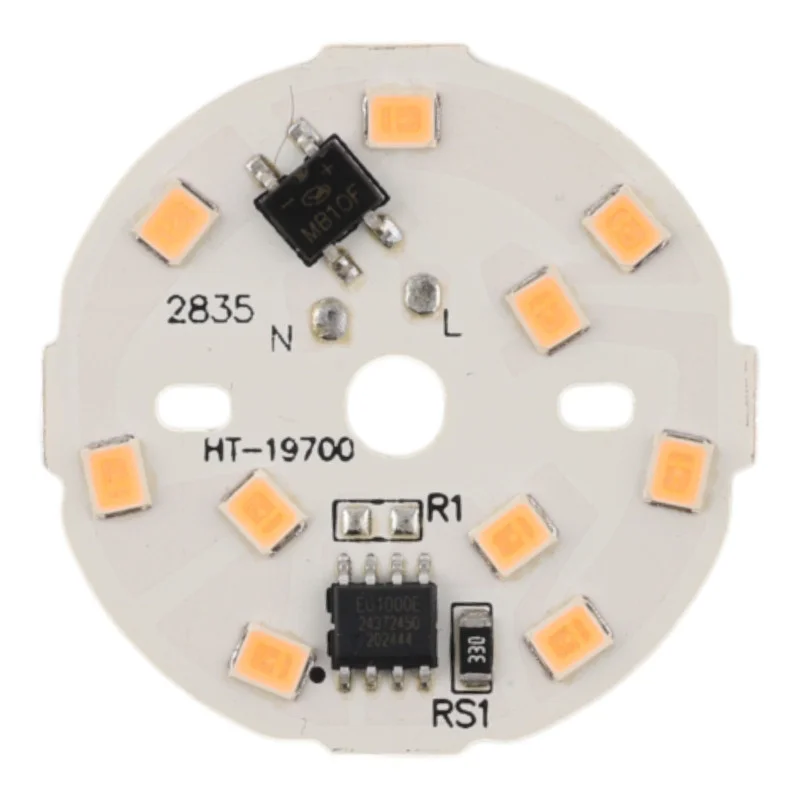

Das runde LED-Modul für Netzspannung (220240 V AC) ist für kompakte Leuchten und Beleuchtungsanwendungen konzipiert, bei denen eine einfache Integration auf einer Leiterplatte erforderlich ist. Das Modul ist in verschiedenen Lichtfarben (Grün, Rot, Blau) erhältlich.
Technische Spezifikationen
Produktcode: AM1911
Nennleistungsaufnahme: 3 W
Stromversorgung: 220240 V Wechselstrom
LED-Typ: 2835 SMD
Anzahl der LEDs: 10
Außendurchmesser: 34 mm
Strahlwinkel: 120130°
Lichtstärke: 270300 lm
Lichtfarben: Grün, Rot, Blau
Funktionen und Merkmale
Kompakte, runde Bauform, geeignet für die Integration in kleine Leuchten
Breiter Abstrahlwinkel für gleichmäßige Ausleuchtung innerhalb der Leuchte
SMD-LED 2835-Montage für Standard-Leiterplattenmontage
Stromversorgung direkt aus dem 220240 V Wechselstromnetz (abhängig von der Modulausführung)
Ideal für
Kontroll- und Signalleuchten (entsprechend der gewählten Lichtfarbe)
Einbau- und Dekorationsbeleuchtung bei begrenztem Platz
Service-Austausch von LED-Modulen in Leuchten, die hinsichtlich Größe und Stromversorgung kompatibel sind
Prototypen und kundenspezifische Designs von netzbetriebenen Leuchten
Packungsinhalt
1x LED-Modul rund Ø34 mm
Drähte und Klemmenblöcke sind nicht im Lieferumfang enthalten.
Warum sollten Sie sich für dieses Produkt entscheiden?
Grundlegende Parameter für Design und Integration definiert (Spannung, Leistung, Größe, Winkel, Lichtstärke)
Mehrere Farboptionen für unterschiedliche Anwendungsanforderungen
Einfache mechanische Integration dank runder Form
Installations- und Bedienungsanleitung
Das Modul enthält keine Drähte oder eine Klemmenleiste; die Anschlussdrähte müssen direkt an die Leiterplatte des LED-Moduls gelötet werden.
Vor dem Löten die Polarität/Kennzeichnung der Anschlusspunkte am Modul überprüfen und Drähte mit ausreichender Isolationstemperaturbeständigkeit verwenden.
Achten Sie bei der Montage darauf, dass das Modul fest sitzt, damit keine mechanische Spannung auf die Lötstellen wirkt.
Überprüfen Sie nach der Installation die elektrische Festigkeit und die Isolationsabstände innerhalb der gesamten Leuchte gemäß den Anforderungen für die Netzspannung.
Für eine einwandfreie Funktion ist es notwendig, eine ausreichende Wärmeableitung innerhalb der Leuchtenkonstruktion sicherzustellen.
Sicherheitshinweis
Das Modul ist für eine Wechselstromversorgung von 220240 V ausgelegt. Dies ist eine gefährliche Netzspannung, die Stromschläge, Verbrennungen oder Brände verursachen kann.
Installation, Anschluss und Wartung dürfen nur bei abgeschalteter Stromversorgung und nach Überprüfung des Spannungsfreiheit durchgeführt werden.
Wir empfehlen, die Installation und den Anschluss einer qualifizierten Person anzuvertrauen, die über Kenntnisse im Umgang mit Niederspannungsanlagen gemäß den geltenden Vorschriften verfügt.
Das LED-Modul muss in einem elektrisch sicheren Gehäuse/einer Leuchte betrieben werden, die Schutz vor Berührung spannungsführender Teile bietet.
Betreiben Sie kein Modul mit beschädigter Leiterplatte, losen Bauteilen oder sichtbaren Anzeichen von Überhitzung.
Beim Löten ist darauf zu achten, dass keine leitfähigen Verbindungen überbrückt werden, kalte Lötstellen entstehen und die Lötpads nicht mechanisch beschädigt werden; die Qualität der Verbindungen ist nach dem Löten zu überprüfen.
Sorgen Sie für ausreichende Isolationsabstände, mechanische Entlastung der Zuleitungen und Schutz gegen das Herausziehen der Drähte aus den Lötstellen.
Platzieren Sie das Modul nicht in einer Umgebung, in der die Gefahr des Kontakts mit Wasser oder Kondenswasser besteht, es sei denn, innerhalb der Leuchte ist ein ausreichender Schutz vorgesehen.
Überprüfen Sie nach Abschluss der Installation die Funktion und Sicherheit des gesamten Geräts. Sollten ungewöhnliche Symptome (Geruch, Rauch, übermäßige Hitzeentwicklung) auftreten, trennen Sie das Gerät sofort vom Stromnetz.
