Description

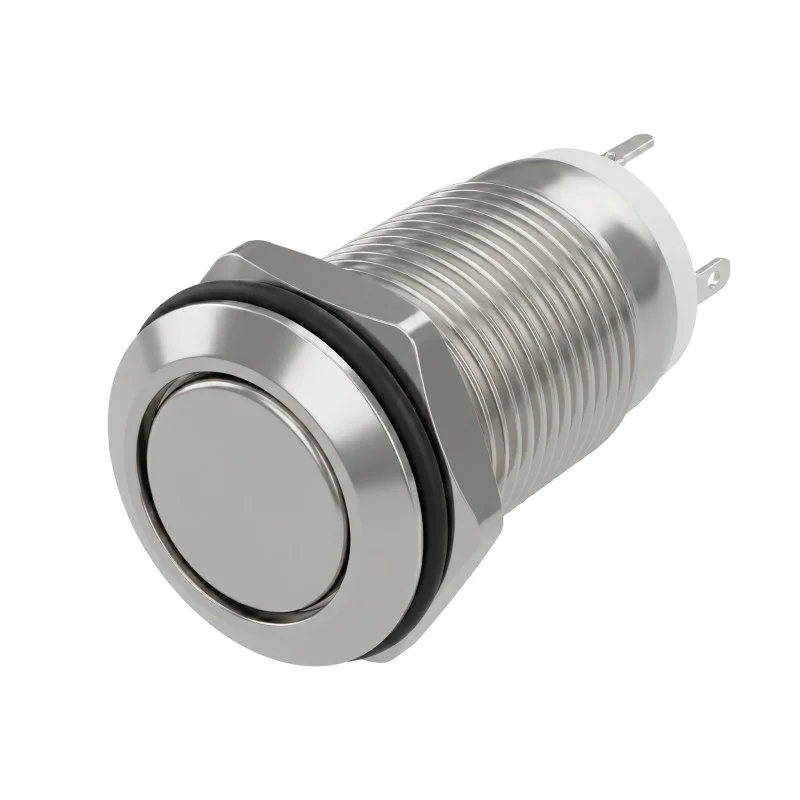

Der Drucktastenschalter mit Rastfunktion ist für die Panelmontage und das Schalten von Stromkreisen in den Bedienelementen von Geräten vorgesehen. Dank der Rastfunktion bleibt er nach dem Drücken in der ein- oder ausgeschalteten Position, was für die dauerhafte Steuerung von Ein- und Ausschaltung geeignet ist.
Technische Spezifikationen
Produkttyp: Drucktastenschalter mit Rastfunktion
Ausführungsfarbe: silber
Montagedurchmesser: 10 mm
Schalterdurchmesser: 13 mm
Maximale Spannung und Strom: 250 V AC, 3 A
Schutzart: IP65
Abmessungen: 13,6 x 13,6 x 21,5 mm
Ausführung für Panelmontage
Gewindekörper zur Befestigung im Montageloch
Funktionen und Eigenschaften
Rastmechanismus zur Beibehaltung der Position nach dem Drücken
Tastensteuerung zum direkten Schalten des Stromkreises
Kompakte Konstruktion, geeignet für die Installation in Panels und Gerätegehäusen
Schutzart IP65 bietet Schutz gegen Staub und gegen Strahlwasser unter Bedingungen, die dieser Schutzklasse entsprechen
Silberne runde Ausführung mit flacher Tastenfront
Ideal für
Bedienpanels elektrischer Geräte
Ein- und Ausschalten von elektrischen Stromkreisen geringer Leistung innerhalb der angegebenen Parameter
Einbau in Gerätegehäuse, Abdeckungen und Panels
Anwendungen, bei denen die Rastfunktion der Taste erforderlich ist
Verpackungsinhalt
1x Drucktastenschalter mit Rastfunktion
Warum dieses Produkt wählen
Die angegebenen Parameter von 250 V AC und 3 A ermöglichen die Verwendung für entsprechende Stromkreise ohne Überschreitung der Nennlast
Der Montagedurchmesser von 10 mm erleichtert die Integration in Panels mit einem entsprechenden Loch
Die Raststeuerung ist für Funktionen geeignet, bei denen der Schalter in der gewählten Position bleiben soll
Die Schutzart IP65 unterstützt den Einsatz in Umgebungen mit erhöhten Anforderungen an den Schutz gegen Staub und Wasser
Installations- und Betriebsanweisungen
Installieren Sie den Schalter nur in ein Panel mit einem entsprechenden Montageloch.
Überschreiten Sie beim Anschluss nicht die angegebenen maximalen elektrischen Parameter von 250 V AC und 3 A.
Schließen Sie die Kontakte so an, dass keine mechanische Belastung der Leiter oder Klemmen auftritt.
Überprüfen Sie nach der Montage den festen Sitz des Schalters im Panel und die korrekte Rastfunktion.
Sicherheitshinweise
Das Produkt ist ein elektrisches Bauteil, das für den Anschluss an einen Stromkreis bestimmt ist.
Bei Arbeiten mit einer Spannung von 250 V AC besteht die Gefahr von Stromschlag, Kurzschluss, Überhitzung oder Beschädigung des Geräts.
Montage und Anschluss dürfen nur von einer Person mit entsprechender fachlicher Qualifikation durchgeführt werden.
Führen Sie alle Anschlussarbeiten bei getrennter Stromversorgung durch.
Verwenden Sie den Schalter nicht außerhalb der angegebenen elektrischen Belastung und außerhalb der Bedingungen, die der Schutzart IP65 entsprechen.
