Description

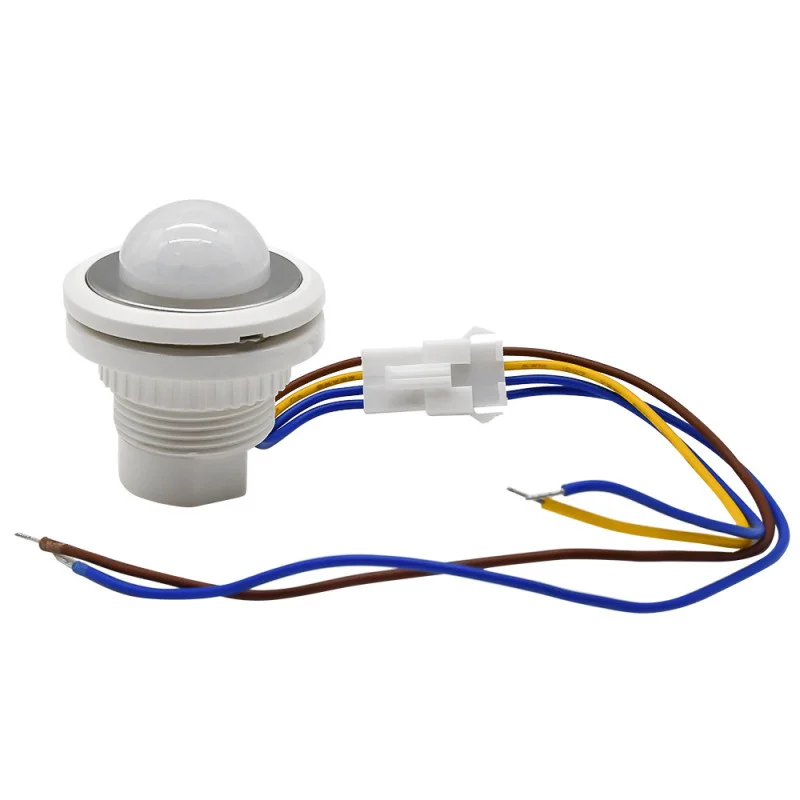

Sensore PIR compatto progettato per la commutazione automatica dell’illuminazione in base al rilevamento del movimento umano. Offre una risposta stabile, una facile installazione e la possibilità di regolare il tempo di commutazione e la sensibilità alla luce. Ideale per corridoi, bagni, ripostigli o plafoniere.
Specifiche tecniche
Tensione di lavoro: CA 85-265 V
Potenza di commutazione massima: 40 W (LED, risparmio energetico, lampade fluorescenti)
Rilevamento: PIR rilevamento del corpo umano a infrarossi
Impostazione delle modalità di illuminazione: modalità buio / crepuscolo / tutto il giorno
Impostazioni del ritardo di spegnimento: 15 s, 45 s, 5 min
Protezione: IP20
Peso: 25 g
Dimensioni del sensore: diametro 33 mm, profondità di montaggio 40 mm
Temperatura di esercizio: da -10°C a +40°C
Montaggio: foro passante filettato + dado di fissaggio
Connessione
Il sensore è dotato di tre fili. Il collegamento è il seguente:
Filo marrone (L): conduttore di fase (ingresso)
Filo giallo (L) – Illuminazione: uscita illuminazione
Filo blu (N) Illuminazione: uscita illuminazione
Filo blu esterno (N): filo neutro (ingresso)
Schema elettrico:
Collegare il filo marrone del sensore alla fase di ingresso (L).
Collegare il filo blu del sensore al filo neutro (N).
Collegare il filo giallo-marrone all’ingresso dell’apparecchio di illuminazione (ingresso L del driver LED o della luce).
Collegare il filo neutro dell’apparecchio di illuminazione (N) al neutro dell’alimentatore.
Funzioni e caratteristiche
Accensione automatica dell’illuminazione quando viene rilevato un movimento.
Tempo di ritardo regolabile: adatto al risparmio energetico.
Possibilità di bloccare la commutazione durante il giorno.
L’ampia gamma di alimentazione consente l’installazione in diverse applicazioni.
Facile installazione grazie alle dimensioni ridotte e al cablaggio pre-assemblato.
Ideale per
Corridoi, ingressi e scale
Bagni e servizi igienici
Locali tecnici e di servizio
Faretti da incasso e da soffitto
Aree abitative per illuminazione di orientamento automatica
Contenuto della confezione
1× sensore di movimento a infrarossi con ritardo
Perché scegliere questo prodotto?
Dimensioni molto compatte adatte a spazi ridotti.
Possibilità di regolare la sensibilità e il tempo di commutazione.
La commutazione automatica aumenta il comfort e il risparmio energetico.
Rilevamento affidabile grazie alla tecnologia PIR di alta qualità.
Installazione rapida grazie al cablaggio chiaro e ai fili preparati.
