Description

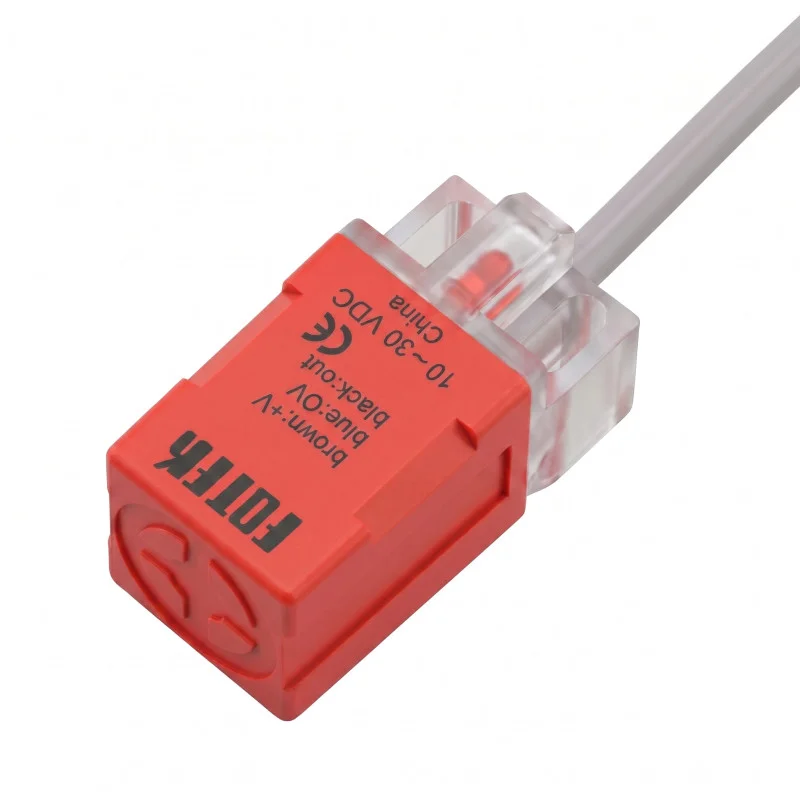

Il sensore induttivo PL-05N è un sensore senza contatto progettato per il rilevamento di oggetti metallici in applicazioni industriali e di automazione. Il design con corpo rettangolare consente il montaggio fisso in strutture e unità meccaniche. Il sensore è dotato di un cavo da 100 cm ed è adatto per applicazioni in cui è richiesta la commutazione dell’uscita all’avvicinamento a un bersaglio metallico senza contatto meccanico.
Specifiche tecniche
Modello: PL-05N
Tipo di prodotto: sensore di prossimità induttivo
Design: corpo lungo e quadrato
Stato di uscita: NO
Metodo di output: NPN
Distanza di rilevamento: 5,0 mm
Metodo di montaggio: montaggio a filo
Direzione di scansione: orizzontale
Tensione di alimentazione: da 10 a 30 V CC
Risposta: 800 Hz
Grado di protezione: IP67
Temperatura di esercizio: da -25 a +80 °C
Umidità di esercizio: dal 35 al 95% UR
Corrente di uscita massima: 150 mA
Consumo massimo di corrente: 10 mA
Tensione residua: inferiore a 0,1 V
Terminale del filo: marrone +10 a 30 V CC, blu 0 V, nero uscita
Circuiti di protezione: protezione da cortocircuito e inversione di polarità
Dimensioni del corpo: 17 x 17 x 35 mm
Lunghezza del cavo: 100 cm
Funzioni e caratteristiche
Rilevamento induttivo senza contatto di oggetti metallici.
Corpo rettangolare con fori di montaggio per un fissaggio sicuro.
Indicatore di stato a LED sul corpo del sensore.
Progetto a tre fili in corrente continua con uscita a transistor NPN.
Design incassato per installazione a filo con l’elemento di montaggio.
Design con grado di protezione IP67, ideale per l’utilizzo in ambienti industriali.
Ideale per
Rilevamento della posizione di parti metalliche in macchinari e linee di automazione.
Rilevamento della presenza di parti metalliche in alimentatori, dispositivi di fissaggio e nastri trasportatori.
Rilevamento di finecorsa e posizione in applicazioni industriali.
Integrazione in sistemi di controllo alimentati in corrente continua e dotati di ingressi NPN.
Contenuto della confezione
Sensore induttivo PL-05N con cavo di collegamento da 100 cm
Perché scegliere questo prodotto?
Connessioni elettriche progettate specificamente e un tipo di uscita noto facilitano l’integrazione nei circuiti di controllo.
Il design incassato e il corpo compatto e squadrato ne facilitano l’installazione anche in spazi ristretti.
La protezione IP67 e i circuiti di protezione integrati ampliano le possibilità di utilizzo nelle operazioni industriali.
Una risposta rapida è adatta per il rilevamento in applicazioni con una maggiore frequenza di cambiamenti di stato.
Istruzioni di installazione e funzionamento
Seguire il collegamento dei cavi in base ai terminali del sensore: filo marrone alimentazione, filo blu 0 V, filo nero uscita.
Installare il sensore secondo il metodo di montaggio richiesto per l’installazione a filo.
Durante l’installazione, assicurarsi della stabilità meccanica e della protezione del cavo da tensione, rottura e abrasione.
Prima della messa in servizio, verificare la compatibilità dell’uscita NPN con l’ingresso del dispositivo a valle.
Avviso di sicurezza
Eseguire l’installazione e il collegamento solo quando l’alimentazione è scollegata.
Un cablaggio errato può causare danni al sensore o al sistema di controllo collegato.
Rispettare la tensione di alimentazione CC specificata e non superare il carico massimo in uscita.
L’installazione in apparecchiature elettriche e di controllo deve essere effettuata da personale in possesso delle qualifiche professionali adeguate.
