Description

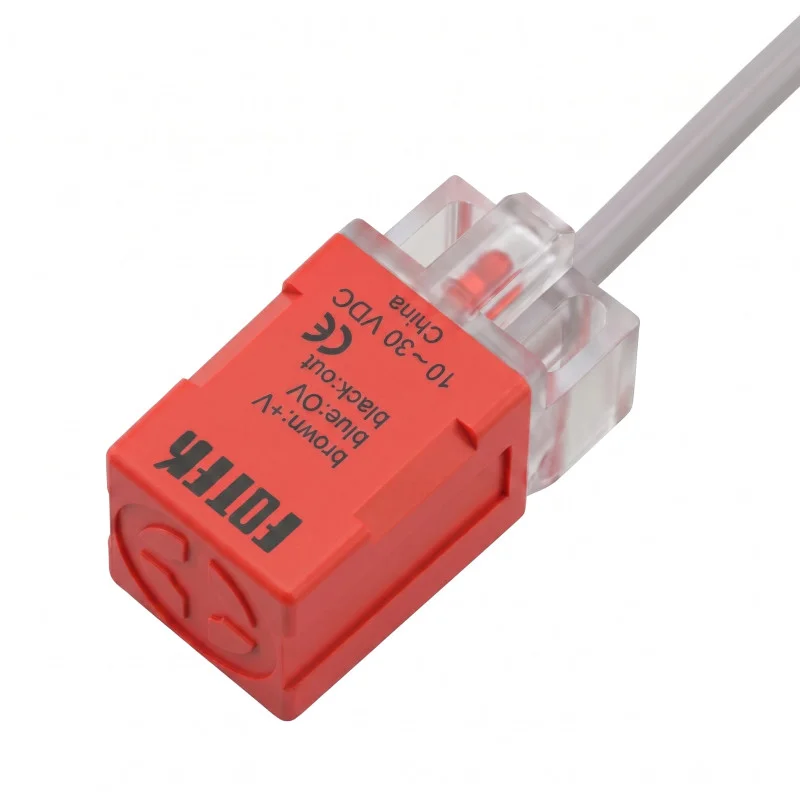

Il sensore di prossimità induttivo PS-05N è utilizzato per il rilevamento senza contatto di oggetti metallici in applicazioni di automazione, posizionamento e rilevamento. Il design quadrato consente il montaggio fisso in strutture e dispositivi dove è richiesto un funzionamento ripetibile senza contatto meccanico. Il prodotto viene fornito con un cavo di collegamento da 100 cm.
Specifiche tecniche
Modello: PS-05N
Linea di prodotti: Sensore di prossimità induttivo serie PS
Tipo di design: quadrato
Tipo di sensore: sensore di prossimità induttivo
Metodo di output: NPN
Stato di uscita: NO
Distanza di rilevamento: 5,0 mm
Metodo di montaggio: a filo
Direzione di scansione: orizzontale
Tensione di alimentazione: da 10 a 30 V CC
Frequenza di commutazione: 800 Hz
Lunghezza del cavo: 100 cm
Dimensioni del corpo: 17,0 x 17,0 x 29,0 mm
Funzioni e caratteristiche
Rilevamento senza contatto di oggetti metallici tramite principio induttivo.
Corpo quadrato con fori per un fissaggio sicuro.
Collegamento a tre fili secondo lo schema per la versione in corrente continua.
Uscita NPN in configurazione normalmente aperta.
Design pensato per il montaggio a filo muro.
Direzione di scansione orizzontale.
Ideale per
Automazione industriale e macchinari.
Rilevamento di parti metalliche sulle linee di produzione e trasporto.
Posizionamento delle parti meccaniche.
Rilevamento della posizione finale e della presenza di oggetti metallici.
Contenuto della confezione
Sensore di prossimità induttivo PS-05N con cavo
Perché scegliere questo prodotto?
Design con uscita NPN NO chiaramente designata per applicazioni in corrente continua.
Design compatto e quadrato, ideale per installazioni fisse.
Distanza di rilevamento specificata: 5,0 mm.
Frequenza di commutazione di 800 Hz per un rilevamento rapido.
La connessione cablata consente di collegarlo facilmente direttamente al dispositivo.
Istruzioni di installazione e funzionamento
Segui lo schema di cablaggio per la versione NPN in corrente continua.
Installare il sensore secondo il metodo di montaggio a filo desiderato.
Durante l’installazione, prestare attenzione all’orientamento della superficie di rilevamento e alla direzione orizzontale di rilevamento.
Prima della messa in servizio, verificare la compatibilità dell’alimentazione e dell’ingresso del sistema di controllo collegato.
Avviso di sicurezza
Un cablaggio errato può causare danni al sensore o al dispositivo collegato.
Eseguire l’installazione e il collegamento con l’alimentazione scollegata.
L’installazione su apparecchiature industriali deve essere effettuata da personale qualificato.
Evitare danni meccanici al cavo e alla superficie di rilevamento.
