Description

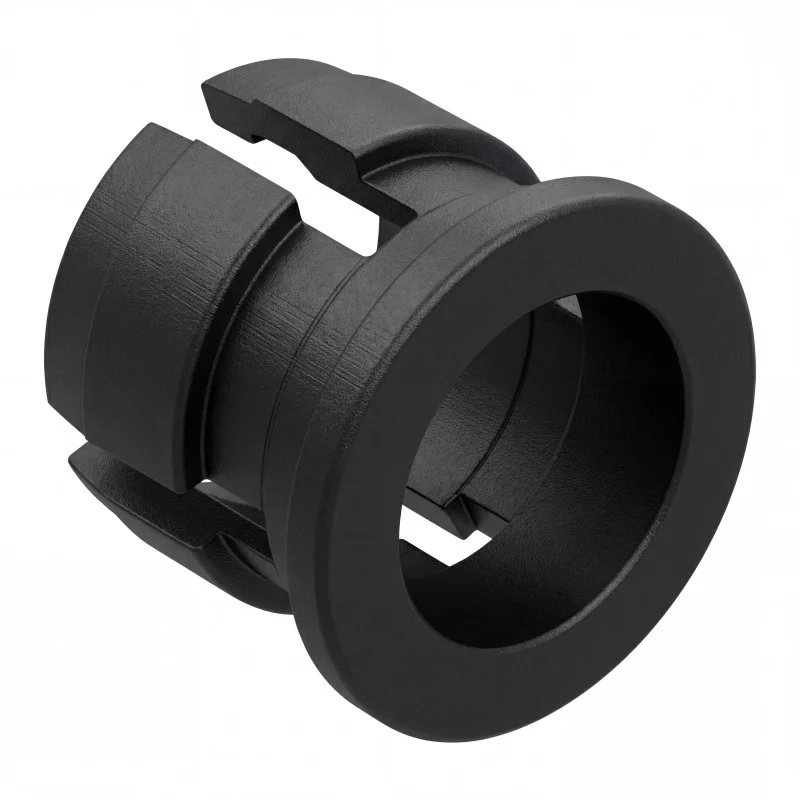

Plastpanelfästet för 5 mm lysdioder används för att mekaniskt fästa LED-dioden i ett hål i panelen eller höljet. Designen med flexibel låsning (klämma) möjliggör snabb montering utan användning av lim och förbättrar samtidigt LED-fästets stabilitet i applikationen.
Tekniska specifikationer
Utformad för: 5 mm lysdioder
Monteringstyp: panel (snäppklämma)
Material: ABS-plast
Färg: svart
Rekommenderad monteringshålsdiameter: 6,1 mm
Driftstemperatur: -25 till +75 °C
Funktioner och egenskaper
Mekanisk montering av 5 mm LED i panelen med repeterbar placering
Snabbmonterad design för snabb installation i ett förberett hål
Elektriskt icke-ledande material lämpligt för vanliga lågspännings-LED-applikationer
LED-skydd mot direkt belastning på terminalerna vid hantering av panelen
Idealisk för
Indikatorlampor i instrumentpaneler och lock
Prototyper, testfixturer och laboratorieutrustning
Kontrollpaneler, skåpdörrar och lågspänningsskåpapplikationer
Paketinnehåll
1 st plastsockel för 5 mm LED
Varför välja den här produkten?
Enkel och snabb panelmontering utan ytterligare fästelement
Standarddesign för 5 mm LED med definierat monteringshål
ABS-plast med deklarerat driftstemperaturområde
Installations- och bruksanvisning
Förbered ett hål med 6,1 mm diameter i panelen och ta bort eventuella grader.
För in hylsan i hålet och snäpp fast med fjäderklämmorna.
Sätt i 5 mm-lysdioden i sockeln och se till att den sitter korrekt; gör den elektriska anslutningen enligt lysdiodens ledningar (seriemotstånd etc.).
