Description

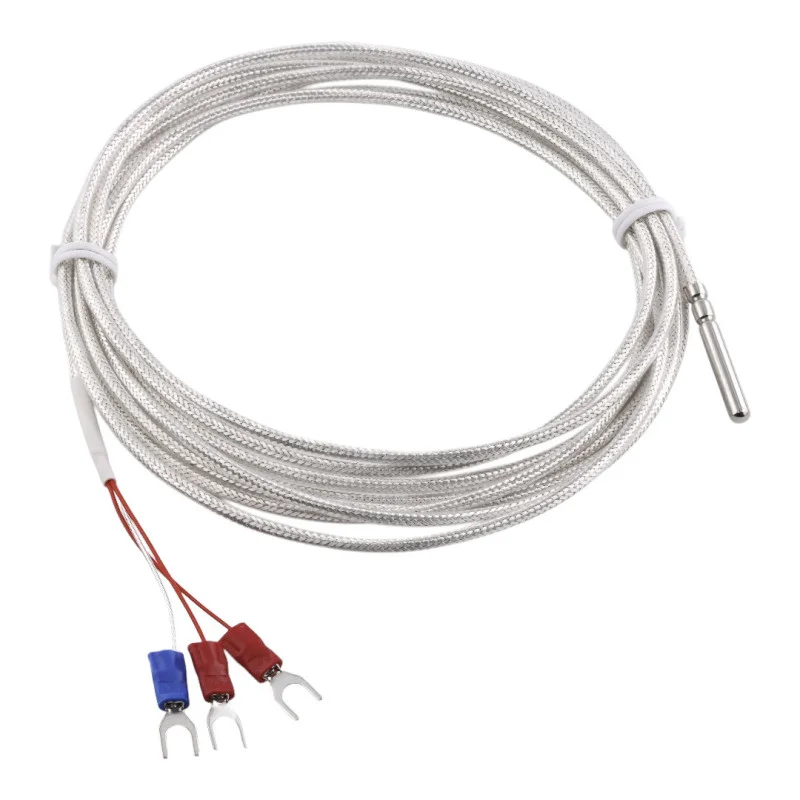

Rezystancyjny czujnik temperatury PT100 przeznaczony jest do pomiaru temperatury w aplikacjach technologicznych, laboratoryjnych i kontrolnych. Konstrukcja z sondą w metalowej obudowie, 3-żyłowym przewodem i złączami widełkowymi umożliwia podłączenie do regulatorów, przyrządów pomiarowych i systemów sterowania. Produkt dostępny jest w długościach kabla 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m i 10 m.
Dane techniczne
Typ czujnika: PT100
Typ czujnika: czujnik temperatury rezystancyjny
Typ połączenia: 3-żyłowe
Materiał izolacji kabla: PTFE
Ekranowanie kabla: ekranowanie metalowe
Zewnętrzny oplot ochronny: przezroczysty PTFE
Rozmiar sondy: średnica 4 mm, długość 30 mm
Materiał sondy: stal nierdzewna 304
Zakończenia przewodów: złącza widełkowe
Dostępne długości kabli: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Podany w dokumentach zakres temperatur: -50 do 200 °C
Funkcje i cechy
Pomiar temperatury rezystancji za pomocą czujnika PT100
Połączenie 3-żyłowe do podłączenia do wejść pomiarowych i sterujących przeznaczonych dla PT100
Metalowa sonda w kształcie rurki do wsuwania w miejsce pomiaru
Izolacja PTFE i oplot kabla zapewniają wytrzymałość mechaniczną i termiczną zasilania
Ekranowany kabel redukujący wpływ zakłóceń elektromagnetycznych
Złącza widełkowe do bezpośredniego montażu w zaciskach śrubowych
Idealny dla
Podłączenie do regulatorów temperatury i mierników panelowych z wejściem PT100
Pomiar temperatury w obiektach przemysłowych i warsztatowych
Zastosowania laboratoryjne i testowe
Montaż w systemach ogrzewania, chłodzenia i regulacji
Zawartość opakowania
1x czujnik temperatury PT100 z kablem (długość w zależności od wybranego wariantu)
Dlaczego warto wybrać ten produkt?
Przejrzysta konstrukcja PT100 z połączeniem 3-żyłowym
Kompaktowa sonda 4 x 30 mm do montażu w przestrzeniach zamkniętych
Ekranowany kabel PTFE odpowiedni do zastosowań w pomiarach technicznych
Różne długości kabli, które pasują do konkretnych instalacji
Rozgałęzione zakończenie ułatwia podłączanie do listew zaciskowych
Instrukcja instalacji i obsługi
Przed podłączeniem należy sprawdzić kompatybilność wejścia urządzenia z czujnikiem PT100 i połączeniem 3-żyłowym.
Podczas montażu należy upewnić się, że poszczególne przewody są podłączone prawidłowo, zgodnie ze schematem użytego sterownika lub urządzenia pomiarowego.
Nie należy zginać kabla pod małym kątem w miejscu wyjścia sondy.
Zainstaluj czujnik w taki sposób, aby część pomiarowa sondy miała wystarczający kontakt z mierzonym otoczeniem.
Informacja o bezpieczeństwie
Instalację i podłączanie należy wykonywać wyłącznie po odłączeniu urządzenia od zasilania.
Nieprawidłowe podłączenie może być przyczyną błędów pomiarowych lub uszkodzenia urządzeń elektronicznych.
Jeżeli czujnik jest podłączony do sterownika przemysłowego lub urządzenia zasilanego z sieci, montaż musi zostać przeprowadzony przez osobę wykwalifikowaną.
Produkt nie jest przeznaczony do stosowania poza zakresem i warunkami określonymi przez zastosowany przyrząd pomiarowy lub kontrolny.
