Description

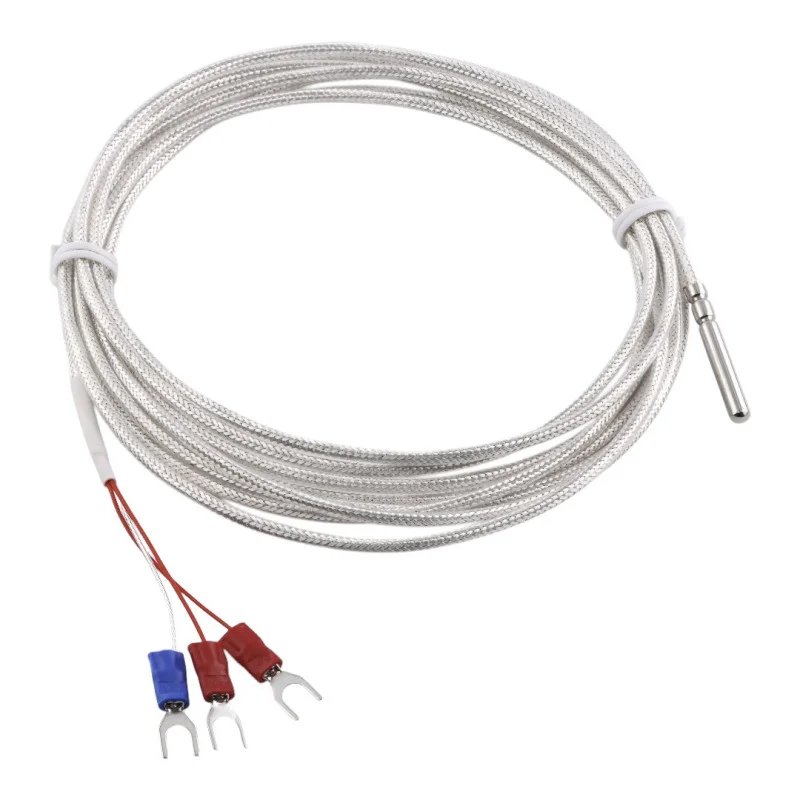

La sonde de température à résistance PT100 est conçue pour la mesure de température dans les applications technologiques, de laboratoire et de contrôle. Sa conception, avec une sonde dans un boîtier métallique, un câble à 3 fils et des connecteurs à fourche, permet le raccordement à des régulateurs, des instruments de mesure et des systèmes de contrôle. Ce produit est disponible avec des longueurs de câble de 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m et 10 m.
Spécifications techniques
Type de capteur : PT100
Type de capteur : capteur de température à résistance
Type de connexion : 3 fils
Matériau isolant du câble : PTFE
Blindage des câbles : blindage métallique
Tresse de protection extérieure : PTFE transparent
Dimensions de la sonde : diamètre 4 mm, longueur 30 mm
Matériau de la sonde : acier inoxydable 304
Terminaisons de câblage : connecteurs à fourche
Longueurs de câble disponibles : 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Plage de températures indiquée dans les documents : -50 à 200 °C
Fonctions et caractéristiques
Mesure de température par résistance à l’aide d’un capteur PT100
Connexion à 3 fils pour le raccordement aux entrées de mesure et de contrôle conçues pour PT100
Sonde métallique tubulaire destinée à être insérée dans la zone mesurée
Isolation en PTFE et conception de câble tressé pour une résistance mécanique et thermique de l’alimentation
Câble blindé pour réduire l’influence des interférences électromagnétiques
Connecteurs à fourche pour montage direct sur bornes à vis
Idéal pour
Connexion aux régulateurs de température et aux indicateurs de panneau avec entrée PT100
Mesure de la température dans les installations industrielles et d’atelier
Applications de laboratoire et d’essai
Installation dans les systèmes de chauffage, de refroidissement et de contrôle
Contenu de l’emballage
1 sonde de température PT100 avec câble (longueur selon la variante choisie)
Pourquoi choisir ce produit ?
Conception PT100 clairement définie avec connexion à 3 fils
Sonde compacte 4 x 30 mm pour installation dans des espaces confinés
Câble PTFE blindé adapté aux applications de mesure technique
Plusieurs longueurs de câble pour s’adapter à des installations spécifiques
La terminaison en fourche facilite la connexion aux borniers.
Instructions d’installation et d’utilisation
Avant de procéder au branchement, vérifiez la compatibilité de l’entrée de l’appareil avec le capteur PT100 et la connexion à 3 fils.
Lors de l’installation, veillez à ce que les différents fils soient correctement connectés conformément au schéma du contrôleur ou de l’appareil de mesure utilisé.
Ne pliez pas le câble avec un petit rayon au point de sortie de la sonde.
Installez le capteur de manière à ce que la partie mesurable de la sonde soit en contact suffisant avec le milieu mesuré.
Avis de sécurité
Neffectuez linstallation et le branchement que lorsque lappareil est débranché de lalimentation électrique.
Un câblage incorrect peut entraîner des erreurs de mesure ou endommager les composants électroniques situés en aval.
Si le capteur est connecté à un contrôleur industriel ou à un appareil alimenté par le secteur, l’installation doit être effectuée par une personne qualifiée.
Ce produit n’est pas destiné à être utilisé en dehors de la plage et des conditions spécifiées par l’appareil de mesure ou de contrôle utilisé.
