Description

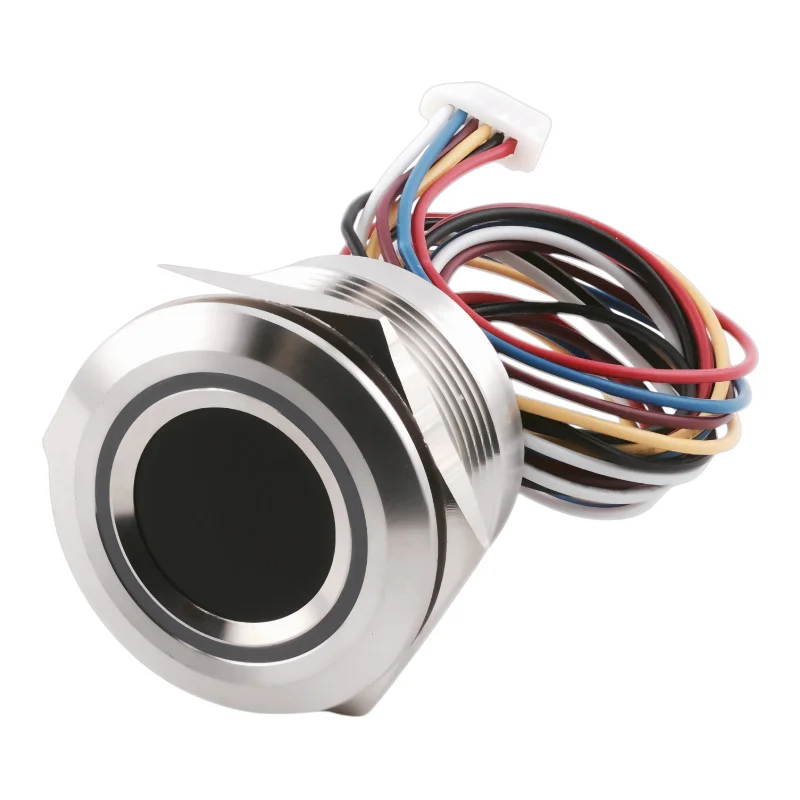

R503-moduuli on kompakti ja erittäin tarkka sormenjälkitunnistin, joka yhdistää optisen anturin ja tehokkaan sormenjälkien käsittelyalgoritmin. Nopean tunnistuksen, suuren muistikapasiteetin ja UART-tiedonsiirron (TTL 3.3V) tuen ansiosta se soveltuu integroitavaksi kulunvalvontajärjestelmiin, ohjauspaneeleihin (esim. K202) ja muihin turvallisuussovelluksiin.
Tekniset tiedot
Virtalähde: DC 3,3 V (päävirtalähde); kosketustunnistus: 35 V
Skannausvirta: noin 20 mA
Valmiustilan virta: keskimäärin 2 A
Skannausnopeus: < 0,2 s
Vertailunopeus: 1:N < 10 ms/sormenjälki
Anturin resoluutio: 508 dpi
Tunnistusalue: Ø 15 mm
Anturimatriisi: 192 × 192 px
Muistikapasiteetti: jopa 200 sormenjälkeä
Mallipohjan koko: 1536 tavua
Virheprosentti FAR: < 0,001 %; FRR: < 1 %
Tiedonsiirto: UART (3,3 V TTL), oletusarvoinen tiedonsiirtonopeus 57 600 bps
Käyttöympäristö: -20 – +60 °C
Mitat: halkaisija 28 mm (sisähalkaisija 25 mm), korkeus 19 mm (myös 15 mm/32 mm versiot)
Kotelon materiaali: sinkkiseos (valinnainen musta alumiini)
Toiminnot ja ominaisuudet
Tuki 1:1 (todennus) ja 1:N (tietokannan haku) -tiloille
Sormenjälkien tallentaminen moduulin sisäiseen muistiin
Automaattinen sormenjälkien oppiminen kuusi kuvaa mallin luomiseksi
LED-tilan ilmaisin (punainen, vihreä, sininen, valkoinen, keltainen, violetti, turkoosi)
Mahdollisuus muuttaa suojaustasoa (1-5)
Tuki komennoille mallien lataamiseen/lataamiseen, tietokannan validointiin ja poistamiseen
Kättely-, nollaus- ja anturidiagnostiikkatoiminnot
Alhainen kulutus sopii energiansäästöjärjestelmiin
Ihanteellinen
Ohjaustaulut (esim. K202) ja kulunvalvontajärjestelmät
Elektroniset lukot ja turvalaitteet
Läsnäolo- ja tunnistusjärjestelmät
IoT-projektit ja sulautetut laitteet
Pakkauksen sisältö
Sormenjälkitunnistin R503
Kaapeli SH-liittimellä 1,0 mm (6-nastainen)
Käyttöohje
Miksi valita tämä tuote?
Kompakti ja kestävä rakenne (sinkkiseos)
Nopea ja luotettava sormenjälkitunnistus
Helppo integrointi UART-liitännän kautta (3,3 V TTL)
Mahdollisuus mukauttaa LED-merkkivaloa
Tukee jopa 200 tallennettua sormenjälkeä
Käyttöohjeet
1. Liitäntä: Moduuli liitetään 1,0 mm:n SH-liittimellä (6-nastainen).
Nasta 1: VCC (3,3 V)
Nasta 2: Maadoitus
Pin 3: TXD (datalähtö, kytke isännän RX:ään)
Pin 4: RXD (tiedonsyöttö, kytke isännän lähettimeen)
Pin 5: HERÄTYS (signaalin lähtö, kun sormi havaitaan)
Nasta 6: 3,35 V (kosketustunnistuksen teho)
2. Sormenjäljen rekisteröinti (automaattinen rekisteröinti): Aseta sormesi kuusi kertaa luodaksesi mallin. LED-valo osoittaa edistymistä (sininen – skannaus, keltainen – kuva on otettu onnistuneesti, vihreä – malli luotu, punainen – virhe).
3. Sormenjäljen tunnistus (AutoIdentify): Moduuli tallentaa sormenjäljen ja vertaa sitä tallennettuun tietokantaan. Tulos (onnistuminen/virhe) ilmaistaan LEDillä ja lähetetään UART-liitännän kautta.
4. Tietokannan hallinta: Voit lisätä, poistaa tai tyhjentää sormenjälkitietokannan kokonaan komennoilla (Tallenna, Poista, Tyhjennä).
5. LED-merkkivalo (AuraLedConfig): Mahdollisuus asettaa väri (punainen, sininen, vihreä, keltainen, violetti, valkoinen, turkoosi) ja tehoste (vilkkuminen, sykkiminen, jatkuva valo).
6. Virransäästötila: Moduuli tukee virransäästötilaa, jossa vain kosketustunnistus saa virtaa (keskimäärin 2 A). Kun sormi koskettaa, se tuottaa signaalin, joka herättää isännän.
Huomautus: Kytkennän yhteydessä on varmistettava vakaa ja kohinaton virransyöttö (aaltoilu < 50 mV). Ensimmäisen käynnistyksen yhteydessä moduuli lähettää automaattisesti tavun 0x55 kättelysignaalina.
