Description

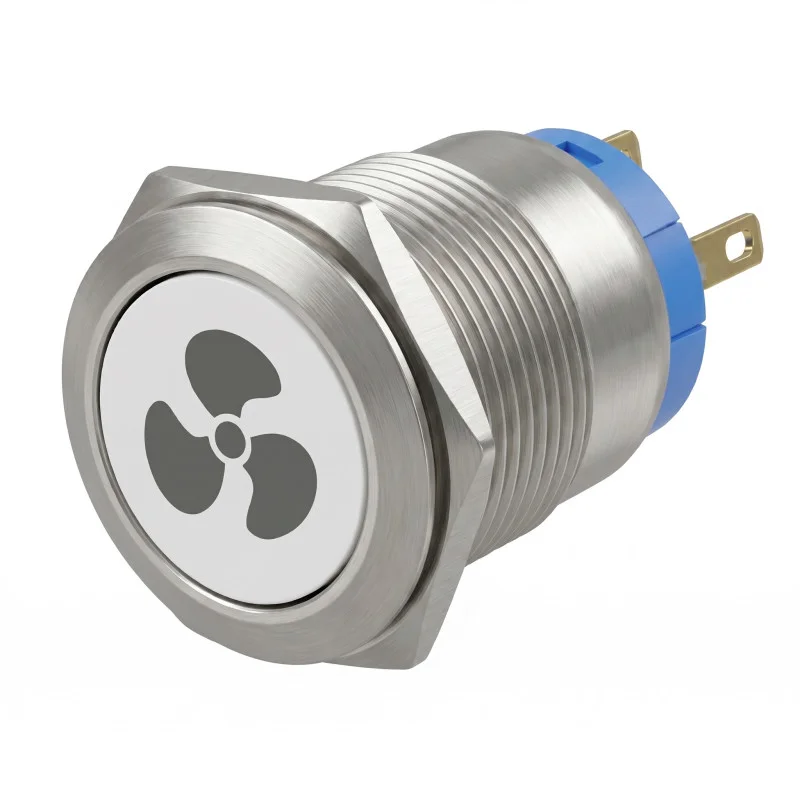

Kovový panelový spínač s červeným LED podsvietením a symbolom ventilátora je určený pre ovládanie elektrických obvodov v paneloch, rozvádzačoch, ovládacích skriniach a vlastných elektroinštaláciách. Konštrukcia s montážou do otvoru umožňuje pevné osadenie do čelného panelu a prehľadné označenie ovládanej funkcie.
Technické špecifikácie
Typ produktu: kovový panelový spínač
Farba tela: strieborná
Podsvietenie: červené LED
Symbol na tlačidle: ventilátor
Priemer vypínača: 22 mm
Montážny priemer: 19 mm
Krytie: IP65
Maximálne napätie LED podsvietenia: 12 V
Maximálne spínané napätie a prúd: 250 V / 5 A
Typ kontaktov: NO, NC
Spínanie: s aretáciou
Rozmery: 2,2 cm x 2,2 cm x 3,9 cm
Funkcie a vlastnosti
Spínač kombinuje mechanické ovládanie elektrického obvodu a vizuálnu signalizáciu pomocou červeného LED podsvietenia.
Kontakty NO a NC umožňujú zapojenie ako spínací alebo rozpínací prvok podľa požiadaviek konkrétnej aplikácie.
Aretácia drží spínač vo zvolenej polohe po stlačení.
Kovové vyhotovenie je vhodné pre panelovú montáž do ovládacích prvkov a krytov zariadení.
Krytie IP65 poskytuje ochranu proti prachu a tryskajúcej vode pri správnej montáži do vhodného panelu.
Symbol ventilátora uľahčuje identifikáciu ovládanej funkcie na čelnom paneli.
Ideálne pre
Ovládacie panely ventilátorov a ventilačných systémov.
Rozvádzače, ovládacie skrine a technické panely.
Vlastné elektroinštalačné projekty vyžadujúce panelový spínač s podsvietením.
Aplikácie, kde je požadované rozlíšenie ovládanej funkcie pomocou symbolu ventilátora.
Obsah balenia
1x Kovový spínač s červeným LED podsvietením a symbolom ventilátora
Prečo zvoliť tento produkt
Obsahuje podsvietenie, ktoré umožňuje vizuálnu indikáciu stavu alebo funkcie podľa zapojenia.
Ponúka kontakty NO a NC pre širšie možnosti zapojenia v ovládacích obvodoch.
Panelové vyhotovenie s montážnym priemerom 19 mm umožňuje inštaláciu do pripraveného otvoru.
Krytie IP65 podporuje použitie v prostrediach so zvýšenými nárokmi na ochranu ovládacieho prvku.
Symbol ventilátora znižuje riziko zámeny ovládanej funkcie v paneli.
Pokyny k inštalácii a prevádzke
Pred inštaláciou overte zhodu napätia LED podsvietenia, spínaného napätia, prúdu a typu kontaktov s konkrétnym zapojením.
Spínač inštalujte do panelu so zodpovedajúcim montážnym otvorom.
Zapojenie kontaktov NO a NC vykonajte podľa požadovanej funkcie ovládaného obvodu.
Pre zachovanie krytia IP65 musí byť spínač správne usadený a dotiahnutý v paneli vhodnej konštrukcie.
Montáž do elektrického zariadenia smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Bezpečnostné upozornenie
Produkt môže byť použitý v obvodoch so spínaným napätím až 250 V, preto hrozí riziko úrazu elektrickým prúdom pri nesprávnej manipulácii.
Pred montážou, demontážou alebo úpravou zapojenia vždy odpojte zariadenie od napájania.
Neprekračujte maximálne spínané napätie a prúd uvedené v špecifikácii.
Nepripájajte LED podsvietenie na vyššie napätie, než je uvedené v špecifikácii.
Nesprávne zapojenie môže spôsobiť skrat, prehriatie, poškodenie spínača alebo poškodenie pripojeného zariadenia.
