Description

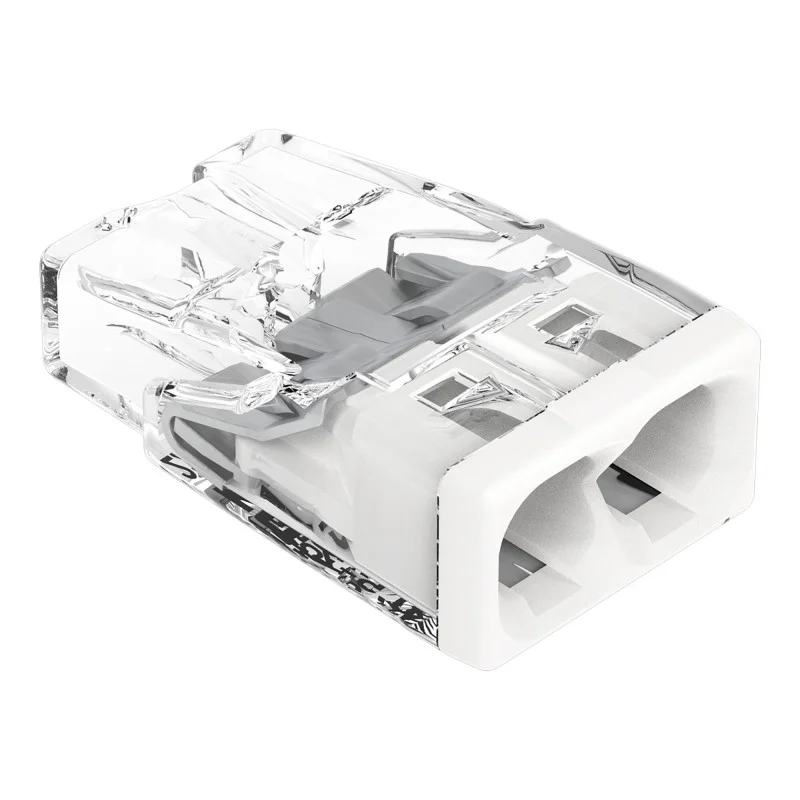

Instalacijska stezaljka WAGO 2273-202 koristi se za spajanje dvaju punih vodiča izravnim umetanjem u kontakt. Namijenjena je za elektroinstalacijsku upotrebu na mjestima gdje je potrebno brzo, kompaktno i jasno spajanje vodiča bez vijčanih spojeva. Prodaje se u 1 komadu.
Tehničke specifikacije
Model: WAGO 2273-202
Vrsta tehnologije spajanja: GURNI ŽIČNI
Broj priključnih točaka: 2
Broj potencijala: 1
Dizajnirano za čvrste vodiče
Raspon presjeka žice: 0,5 do 2,5 mm²
Duljina skidanja izolacije: 11 mm
Smjer spajanja: bočno
Nazivni napon: 450 V
Nazivna struja: 24 A
Projektni udarni napon: 4 kV
Kategorija prenapona: II
Razina onečišćenja: 2
Temperatura okolnog zraka tijekom rada: do +60 °C
Kontinuirana radna temperatura: 105 °C
Oznaka temperature prema EN 60998: T60
Boja tijela: prozirna
Boja kućišta: bijela
Izolacijski materijal: polikarbonat (PC)
Klasa zapaljivosti prema UL94: V2
Materijal kontakta: elektrolitički bakar
Kontaktna površina: kositar
Materijal stezne opruge: krom-niklov opružni čelik (CrNi)
Dimenzije: 10 x 5,8 x 16,7 mm
Težina: 0,7 g
Funkcije i značajke
Bezvijčani spoj vodiča izravnim umetanjem.
Kompaktni dizajn za korištenje u ograničenom prostoru instalacijske kutije.
Prozirno tijelo omogućuje vizualni pregled umetanja žice.
Terminal je namijenjen za spajanje punih vodiča.
Dizajn podržava brzu montažu bez upotrebe alata prilikom spajanja žice.
Idealno za
Kućne i industrijske električne instalacije.
Spajanje fiksnih žica u instalacijske i razvodne kutije.
Popravci i modifikacije fiksnih vodova.
Instalacije gdje je potreban kompaktni spoj dva vodiča.
Sadržaj paketa
1 kom instalacijskih terminala WAGO 2273-202
Zašto odabrati ovaj proizvod?
Jasno definiran broj priključnih točaka i definirani raspon presjeka vodiča.
Kompaktne dimenzije za ugradnju u ograničenom prostoru.
Prozirni dizajn za provjeru ispravnog umetanja žice.
PUSH WIRE tehnologija bez vijčanih spojeva.
Provjereni električni i temperaturni parametri za upotrebu u instalaciji.
Upute za instalaciju i uporabu
Prije spajanja skinite izolaciju s žice duljine 11 mm.
Terminal je dizajniran za pune vodiče unutar navedenog raspona presjeka.
Umetnite žicu izravno u terminal dok se ne zaustavi.
Instalaciju izvodite samo kada je napajanje isključeno.
Sigurnosna obavijest
Proizvod je namijenjen za električne instalacije i nepravilna uporaba može uzrokovati strujni udar ili kratki spoj.
Instalaciju izvodite samo na žicama bez napona.
Pridržavajte se propisanog raspona presjeka i duljine skidanja izolacije.
Ne koristite oštećeni terminal ili žice s oštećenom izolacijom.
Ugradnju u fiksne električne instalacije treba izvršiti kvalificirana osoba.
