Description

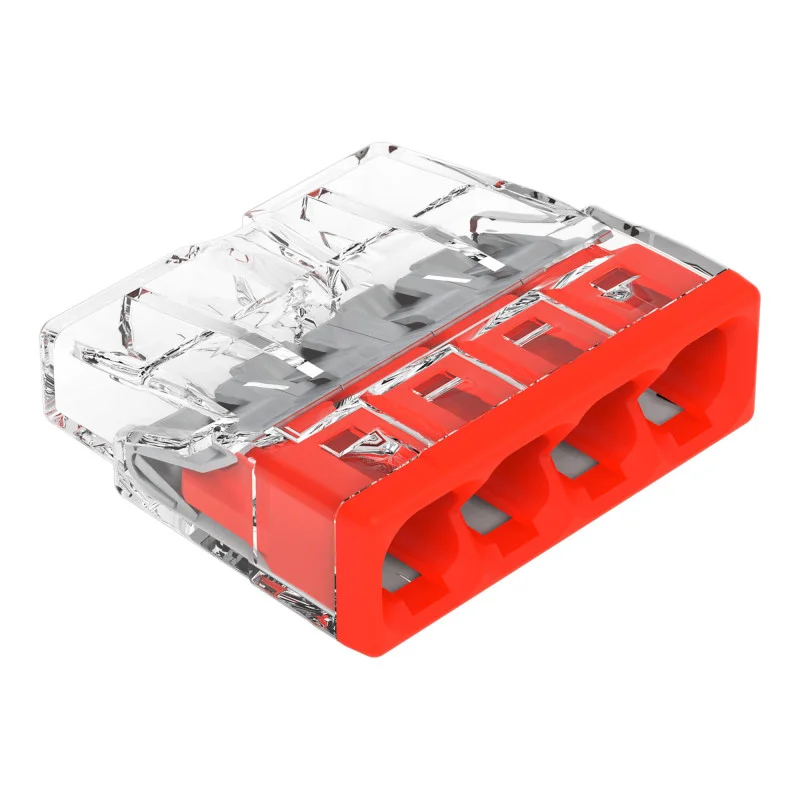

Instalacijski terminal WAGO 2273 PUSH WIRE dizajniran je za brzo spajanje punih vodiča izravnim umetanjem bez upotrebe alata. Dizajn s 4 priključne točke prikladan je za električne instalacijske spojeve u skučenim prostorima, gdje je potrebno kompaktno rješenje i jasna kontrola umetanja vodiča.
Tehničke specifikacije
Vrsta proizvoda: spojna stezaljka
Serija: WAGO 2273
Tehnologija spajanja: PUSH WIRE
Broj priključnih točaka: 4
Broj potencijala: 1
Način upravljanja: izravno umetanje
Dizajnirano za čvrste vodiče
Presjek vodiča: 0,52,5 mm2
AWG: 2016
Duljina skidanja izolacije: 11 mm
Smjer spajanja: bočno
Materijal spojnih vodiča: bakar, aluminij
Nazivni napon: 450 V
Nazivna struja: 24 A
Nazivni impulsni napon: 4 kV
Temperatura okolnog zraka tijekom rada: do +60 °C
Kontinuirana radna temperatura: 105 °C
Oznaka temperature prema EN 60998: T60
Izolacijski materijal: polikarbonat (PC)
Boja tijela: prozirna
Boja poklopca: crvena
Klasa zapaljivosti prema UL94: V2
Grupa materijala: IIIa
Dimenzije stezaljke: 18 x 5,8 x 16,7 mm
Težina jedne stezaljke: 1,3 g
Funkcije i značajke
Kompaktni dizajn za upotrebu u instalacijskim kutijama i drugim skučenim prostorima
Tehnologija opružnog spajanja omogućuje brzo i ponovljivo umetanje žice
Prozirno kućište omogućuje vizualni pregled ispravnog umetanja žice
Ispitni otvor omogućuje mjerenja u instaliranom stanju
Dizajniran za spajanje punih vodiča na jednom potencijalu
Idealno za
Električne instalacije u instalacijskim kutijama
Spajanje fiksnih vodiča u unutarnjim distribucijskim sustavima
Popravci i preinake fiksnih električnih instalacija
Instalacije gdje su potrebni brzi bezvijčani spojevi žica
Sadržaj paketa
1x WAGO 2273 PUSH WIRE instalacijski terminal, 4 žice
Zašto odabrati ovaj proizvod?
Poznati i nedvosmisleni tehnički parametri za čvrste vodiče u rasponu od 0,5 do 2,5 mm2
Četiri priključne točke u kompaktnom kućištu
Izravno umetanje žice pojednostavljuje montažu bez vijaka
Prozirni dizajn olakšava provjeru spojeva tijekom instalacije
Parametri nazivnog napona, struje i temperaturne otpornosti odgovaraju upotrebi u električnim instalacijama
Upute za instalaciju i uporabu
Koristiti samo za čvrste vodiče unutar navedenog raspona presjeka
Skinite izolaciju s žice na duljinu od 11 mm i umetnite je ravno dok se ne zaustavi.
Prije puštanja u rad provjerite je li žica potpuno umetnuta kroz prozirno kućište.
Funkcionalnost spoja može se provjeriti putem ispitne rupe
Sigurnosna obavijest
Proizvod je namijenjen za električne instalacije s naponom do 450 V.
Instalaciju i intervencije provodite samo kada je napajanje isključeno.
Nepravilno ožičenje može dovesti do kratkog spoja, pregrijavanja ili strujnog udara.
Pridržavajte se navedene vrste žice i propisanog raspona presjeka.
Ugradnju u fiksne električne instalacije treba izvršiti osoba s odgovarajućim stručnim kvalifikacijama.
