Description

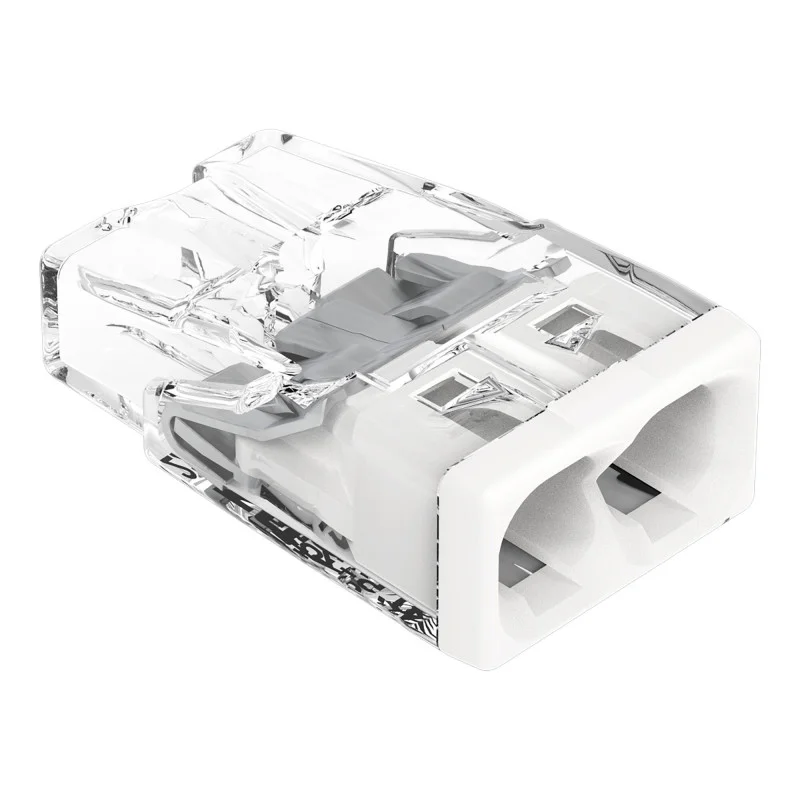

Inštalačná svorka WAGO 2273-202 slúži na spojenie dvoch pevných vodičov priamym zasunutím do kontaktu. Je určená na elektroinštalačné použitie v miestach, kde je požadované rýchle, kompaktné a prehľadné prepojenie vodičov bez skrutkových spojov. Predaj je po 1 kuse.
Technické špecifikácie
Model: WAGO 2273-202
Typ pripojovacej techniky: PUSH WIRE
Počet pripojovacích bodov: 2
Počet potenciálov: 1
Určené pre plné vodiče
Rozsah prierezu vodičov: 0,5 až 2,5 mm²
Dĺžka odizolovania vodiča: 11 mm
Smer zapojenia: bočné
Menovité napätie: 450 V
Menovitý prúd: 24 A
Návrhové rázové napätie: 4 kV
Kategória prepätia: II
Úroveň znečistenia: 2
Teplota okolitého vzduchu pri prevádzke: do +60 °C
Trvalá prevádzková teplota: 105 °C
Označenie teploty podľa EN 60998: T60
Farba tela: transparentná
Farba krytu: biela
Izolačný materiál: polykarbonát (PC)
Trieda horľavosti podľa UL94: V2
Materiál kontaktov: elektrolytická meď
Povrch kontaktov: cín
Materiál zvieracích pružín: chrómniklová pružinová oceľ (CrNi)
Rozmery: 10 x 5,8 x 16,7 mm
Hmotnosť: 0,7 g
Funkcie a vlastnosti
Bezskrutkové pripojenie vodiča priamym zasunutím.
Kompaktná konštrukcia na použitie v obmedzenom priestore inštalačných krabíc.
Transparentné telo umožňuje vizuálnu kontrolu zasunutia vodiča.
Svorka je určená na spojenie pevných vodičov.
Konštrukcia podporuje rýchlu montáž bez použitia náradia pri samotnom pripojení vodiča.
Ideálne pre
Domové a priemyselné elektroinštalácie.
Spájanie pevných vodičov v inštalačných a rozbočovacích škatuliach.
Opravy a úpravy pevných vedení.
Montáže, kde je požadované kompaktné spojenie dvoch vodičov.
Obsah balenia
1 ks inštalačnej svorky WAGO 2273-202
Prečo zvoliť tento produkt
Jasne určený počet pripojovacích bodov a definovaný rozsah prierezov vodičov.
Kompaktné rozmery pre montáž v obmedzenom priestore.
Transparentné prevedenie pre kontrolu správneho zasunutia vodiča.
Technológia PUSH WIRE bez skrutkových spojov.
Overené elektrické a teplotné parametre pre inštalačné použitie.
Pokyny na inštaláciu a prevádzku
Pred pripojením odizolujte vodič v dĺžke 11 mm.
Svorka je určená pre plné vodiče v uvedenom rozsahu prierezov.
Vodič zasuňte priamo do svorky až na doraz.
Montáž vykonávajte iba pri odpojenom napájaní.
Bezpečnostné upozornenie
Produkt je určený pre elektrické inštalácie a pri nesprávnom použití hrozí úraz elektrickým prúdom alebo skrat.
Inštaláciu vykonávajte iba na vodičoch bez napätia.
Dodržte predpísaný rozsah prierezov a dĺžku odizolovania vodiča.
Nepoužívajte poškodenú svorku ani vodiče s poškodenou izoláciou.
Montáž v pevných elektroinštaláciách by mala byť vykonaná odborne spôsobilou osobou.
